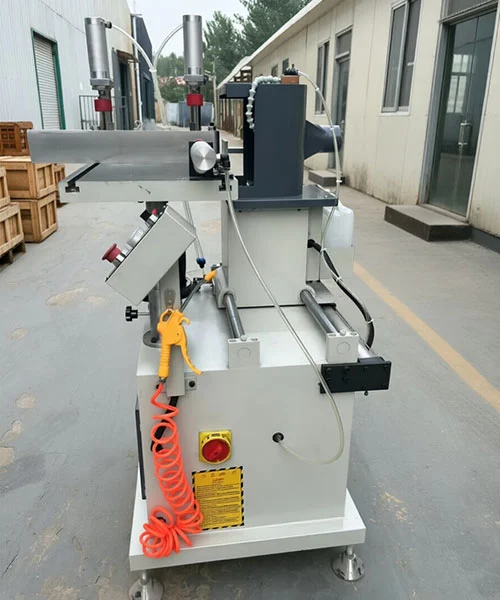

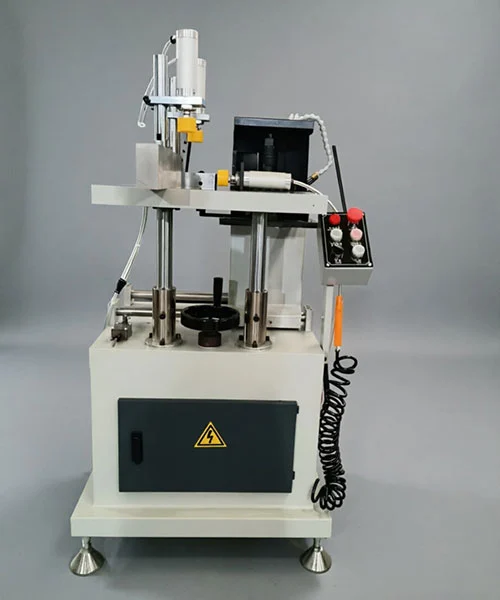

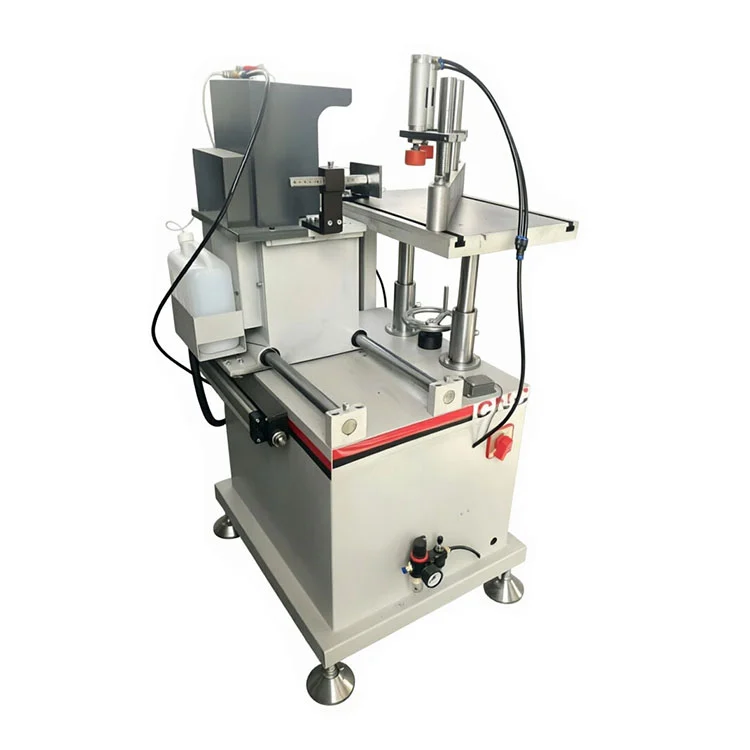

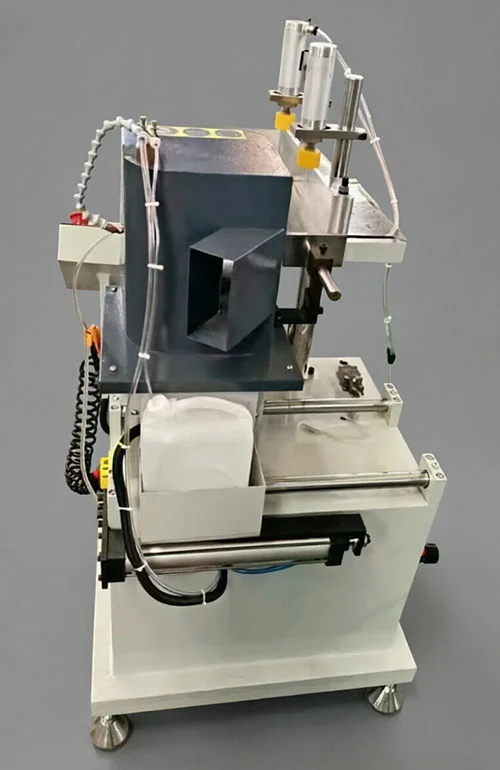

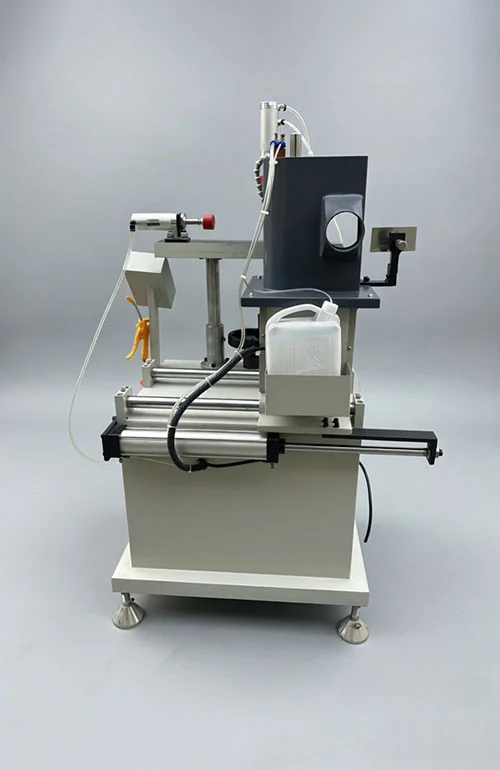

PVC koncová frézka pro okenní profily

Klíčové vlastnosti

• Tvarování konce profilu:ThePVC koncová frézka pro okenní profilypřizpůsobuje čela stupňů, pravoúhlé drážky, čepy a podobné konstrukce výměnou nástrojů, které jsou upevněny na vodorovném vřetenu.
• Rozsah úhlového frézování:Polohovací desku na pracovním stole lze nastavit mezi -55° a +55°, což umožňuje úkosové řezy na koncích profilu bez vlastních přípravků.
• Lineární posuv ložisek:Mechanismus posuvu nástroje běží na páru pohybu lineárního ložiska, díky čemuž jsou vibrace nízké a pohyb je opakovatelný během frézovacích cyklů.
• Koncová povrchová úprava:Opracované konce trvale dosahují drsnosti Ra12,5 μm, což je dostatečné pro těsnou montáž příček a rámových sekcí.
• Pneumatické upínání:Profily jsou během řezání drženy vzduchovými svěrkami, což snižuje námahu obsluhy při zachování polohy obrobku.

Technické specifikace

Rozsah aplikace

TentoPVC koncová frézka pro okenní profilyse používá při výrobě plastových oken, hliníkových a plastových kompozitních oken a tepelně dělených hliníkových okenních rámů. Typické obrobky zahrnují střední nosníky, profily dveřních rámů a další extrudované profily, které před montáží vyžadují tvarování čelních ploch, drážkování nebo řezání čepů.

Klíčové komponenty

• Frézovací vřeteno:Horizontální vřeteno umožňuje výměnné frézy pro krokové, drážkové a čepové práce. Běží rychlostí, která odpovídá tvrdokovovým nástrojům pro čistý úběr materiálu.
• Systém lineárního vedení ložisek:Podavač se pohybuje na utěsněných lineárních ložiskách, která vyžadují pouze pravidelné mazání a pomáhají udržovat konzistentní geometrii řezu v průběhu času.
• Pneumatická upínací jednotka:Svorky zabírají s přívodem vzduchu 0,5–0,8 MPa. Čelisti jsou tvarovány tak, aby se během frézovacího cyklu nevyznačovaly povrchy profilu.
• Nastavitelný pracovní stůl:Ručně nastavená polohovací deska umožňuje obsluze volit úhly od -55° do +55° se stupnicí pro opakované polohování.

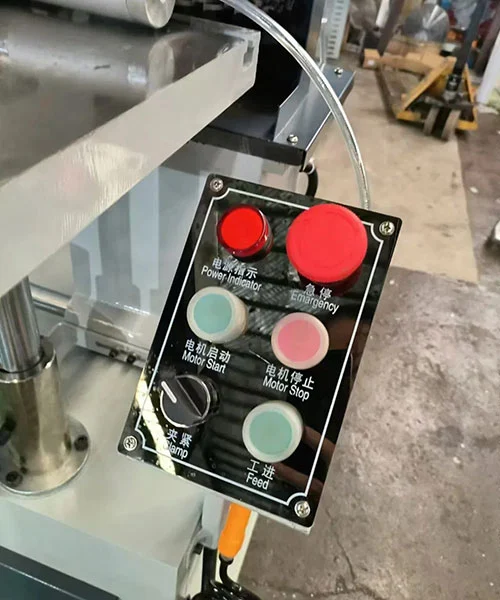

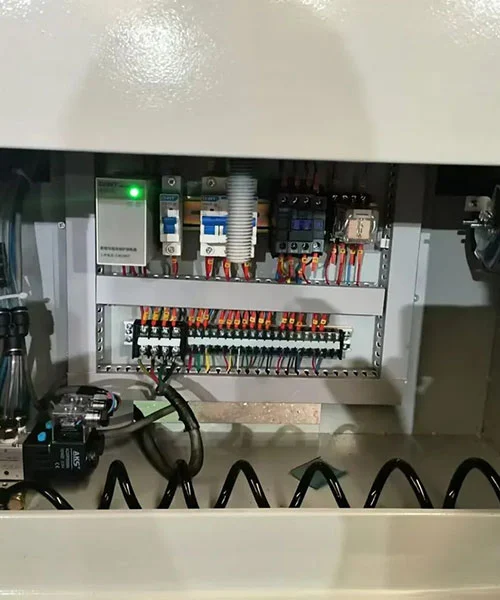

• Ovládací obvod:Používá jednoduchou tlačítkovou stanici a bezpečnostní blokování, které zabraňuje spuštění vřetena při otevřeném krytu. Elektrické komponenty jsou umístěny v prachotěsné skříni.

Výrobce a podpora

S továrnou založenou v roce 1996 vyrábí Lebulang Machine zařízení na zpracování profilů v Jinanu v Číně již téměř tři desetiletí. ThePVC koncová frézka pro okenní profilyje dodáván přímo z výroby, má certifikaci CE a ISO a lze jej přizpůsobit podle dohod OEM/ODM. Jednoletá záruka se vztahuje na hlavní konstrukci a pokyny k instalaci na dálku jsou poskytovány bez dalších poplatků.

Balení a doprava

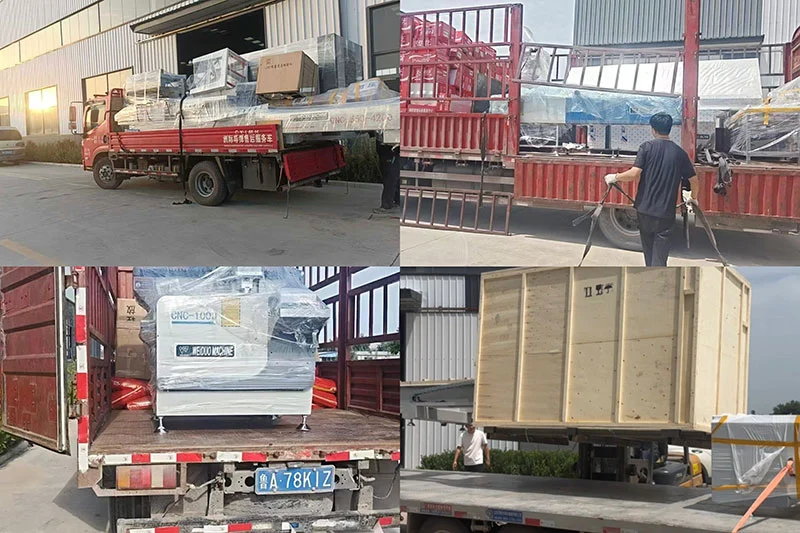

KaždýPVC koncová frézka pro okenní profilyje zabaleno ve standardní exportní dřevěné bedně s vnitřní výztuhou, aby se zabránilo pohybu během přepravy. Přepravka je odolná proti vlhkosti a je označena pokyny pro manipulaci. Dodací podmínky jsou FOB Jinan nebo Qingdao, s dodací lhůtou obvykle 15 až 25 pracovních dnů po potvrzení objednávky. Dokumenty včetně zkušebního protokolu, balicího listu a certifikátu CE jsou před odesláním odesílány digitálně.

FAQ

Q1: Jaké profilové struktury dokáže zpracovat koncová frézka PVC pro okenní profily?

Odpověď: Výměnou řezného nástroje stroj frézuje povrchy stupňů, pravoúhlé drážky, čepy a další koncové detaily, které jsou běžně vyžadovány na kompozitních příčkách a profilech rámu z PVC a hliníku a plastu.

Q2: Jaký je rozsah úhlového nastavení pro šikmé řezání?

A: Polohovací deska pracovního stolu je nastavitelná od -55° do 55°, což umožňuje vyrábět úhlové koncové řezy v tomto rozsahu bez dalších přípravků.

Q3: Jak je udržována stabilita během frézování?

Odpověď: Mechanismus posuvu nástroje využívá pohyb lineárního ložiska, což snižuje vibrace a pomáhá udržovat konzistentní hloubku frézování v rámci opakovaných cyklů.

Q4: Jakou drsnost koncového povrchu lze očekávat?

Odpověď: Důsledně opracované konce dosahují drsnosti Ra12,5 μm, což je povrchová úprava, která umožňuje těsné spoje při montáži oken a dveří.

Q5: Jaké jsou rozměry pracovního stolu?

A: Pracovní stůl stroje má rozměry 500 × 350 mm a poskytuje stabilní oporu pro standardní plastové a hliníkově plastové okenní profily.

Q6: Jaká je maximální šířka frézování?

A: Sada nástrojů podporuje maximální šířku frézování 90 mm.

Q7: Jaké jsou požadavky na napájení a přívod vzduchu?

A: Stroj běží na třífázovém napájení 380 V, 50 Hz a vyžaduje pracovní tlak vzduchu 0,5 až 0,8 MPa pro pneumatický upínací systém.

Q8: Jsou k dispozici náhradní díly?

A: Ano. Běžné opotřebitelné díly, včetně importovaných řezných kol a nastavovacích nástrojů, jsou k dispozici jako volitelné příslušenství a obsluha je může snadno vyměnit.
