CNC Heavy Duty Curtain Wall Notting Saw

Přehled

Heavy Duty Závěsová nástěnná zářezová pila je profesionální řešení pro řezání navržené speciálně pro výrobu hliníkových obvodových stěn a fasádních profilů. Postaven s pevným ocelovým rámem a pokročilým CNC servořízením, poskytuje opakovatelnou přesnost, flexibilitu ve více úhlech a odolnost na průmyslové úrovni pro prostředí s velkým objemem výroby.

Ať už zpracováváte komerční fasády, systémy výkladů nebo architektonické hliníkové výlisky, tento stroj zajišťuje čisté zářezy bez otřepů s minimálním odpadem materiálu – omezuje ruční přepracování a zvyšuje celkovou průchodnost.

Heavy Duty Závěsová nástěnná zářezová pila



Klíčové vlastnosti

1. CNC Precision Control

Vybavený servopohonem s vysokou odezvou a CNC programovatelným ovladačem, přesnost polohování řezací hlavy dosahuje ±0,1 mm. Operátoři mohou uložit více zářezových programů pro rychlé přepínání receptů mezi různými typy profilů.

2. Pevná konstrukce pro vysoké zatížení

Tělo stroje je vyrobeno ze silnostěnných ocelových trubek s úpravou pro odlehčení pnutí, která eliminuje vibrace při vysokorychlostním řezání. To zajišťuje konzistentní kvalitu řezu i při nepřetržitém provozu 24 hodin denně 7 dní v týdnu.

3. Pneumatický upínací systém

Dvoučinné pneumatické válce s nastavitelným tlakem zajišťují bezpečné upnutí bez poškození na jemných eloxovaných nebo práškově lakovaných hliníkových površích. Funkce rychlého uvolnění zkracuje dobu cyklu mezi obrobky.

4. Možnost víceúhlového zářezu

Podporuje 0°–90° (nebo specifikujte svůj rozsah) nastavitelné úhly zářezu pro přizpůsobení různým konfiguracím sloupků a příček závěsů. Nastavení úhlu lze upravit pomocí digitálního odečtu nebo CNC rozhraní.

5. Vysoce účinná extrakce třísek

Integrovaný port pro sběr prachu/třísek se připojuje ke standardním průmyslovým odsávacím systémům, udržuje čisté pracovní prostředí a prodlužuje životnost čepele.

6. Uživatelsky přívětivé rozhraní

Intuitivní dotykové HMI s podporou více jazyků (angličtina, španělština, ruština, arabština). Vizuální programování umožňuje operátorům nastavit rozměry zářezů bez pokročilého technického školení.

Jak to funguje

1. Obsluha položí hliníkový profil na pracovní stůl a aktivuje pneumatické upínače, které upevní obrobek z vertikálního i horizontálního směru.

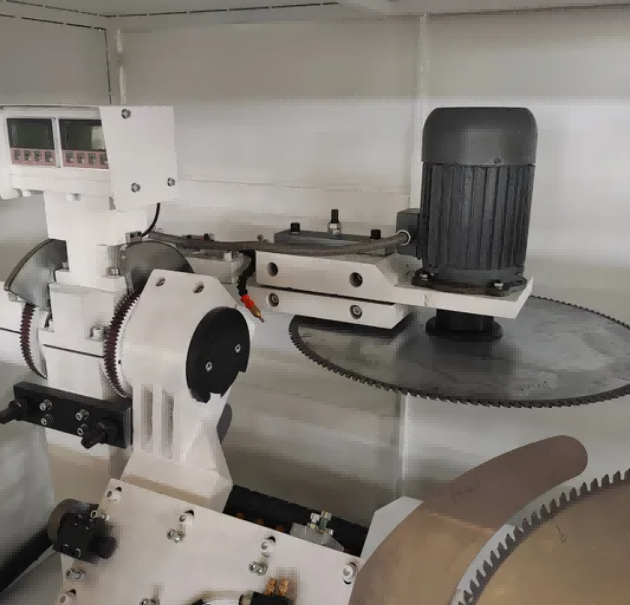

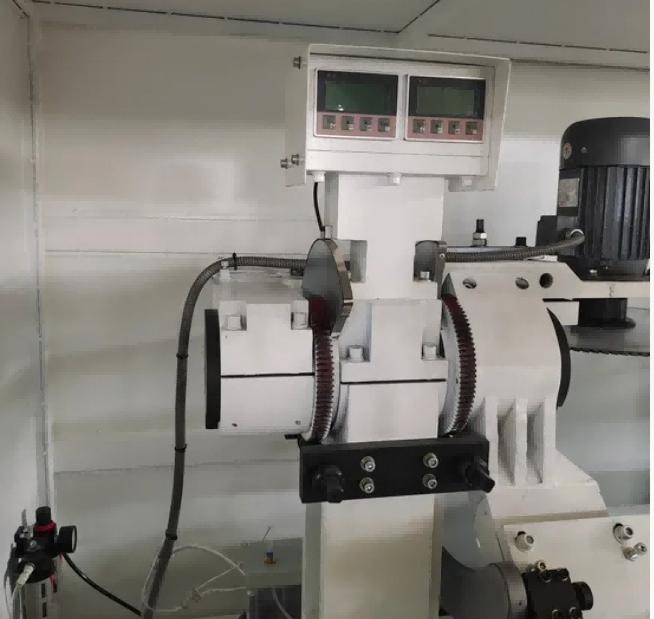

2. Požadovaný úhel řezu se nastavuje pomocí digitálního displeje s magnetickou stupnicí a podle toho se umístí dvojité pilové kotouče v rozsahu ±45°.
3. Hydropneumatický systém posuvu posouvá rotující nože do profilu řízenou rychlostí (0–3 m/min), přičemž řezá zářezy, drážky nebo složené úhly v jediném průchodu.
4. CNC systém podporuje import grafiky CAD a grafické programování, což operátorům umožňuje definovat vzory zářezů, pozice otvorů a rozměry drážek přímo z návrhových souborů.
5. Tříosá konfigurace plného servomotoru (osy X, Y, Z poháněné hřebenem a pastorkem a kuličkovými šrouby) umožňuje skutečné tříosé spojení pro vrtání, frézování drážek, kulatých otvorů, otvorů speciálního tvaru, klíčových otvorů a zahloubení v jednom upnutí.
6. Volitelný třístranný překlápěcí pracovní stůl umožňuje obrábění profilu na třech plochách bez přemísťování, což zlepšuje efektivitu zpracování u složitých hliníkových výlisků.
7. Po dokončení řezacího cyklu se čepele zasunou, svěrky se uvolní a obrobený profil se odstraní.

Výrobce a záruka

Shandong Lebulang Precision Machinery Co., Ltd., působící jako Lebulang Machine, vyrábí zařízení na zpracování hliníku ve své továrně v Jinanu v Číně od roku 1996.Heavy Duty Závěsová nástěnná zářezová pilaje dodáván přímo z výroby s certifikací CE a ISO. Na hlavní konstrukci se vztahuje záruka 12 měsíců. Součástí je vzdálená technická podpora, videa s provozním školením a anglický manuál. Za příplatek lze zajistit školení na místě a uvedení do provozu. Náhradní díly, jako jsou pilové kotouče, pneumatická těsnění a vodicí součásti, jsou skladem pro expedici.

FAQ

Q1: Jaká je maximální velikost profilu, kterou tento stroj dokáže zpracovat?

A: Standardní model zvládá profily do 300×250 mm s maximální hloubkou řezu 175 mm. Vlastní konfigurace pro větší sekce až do 350×300 mm jsou k dispozici na vyžádání.

Q2: Může řezat jiné úhly než ±45°?

A: Standardní model podporuje řezání libovolného úhlu v rozsahu ±45° na obě strany. Volitelná verze CNC rozšiřuje rozsah na ±90° pro složitější geometrie profilu.

Q3: Jaká je přesnost zpracování?

Odpověď: Přesnost polohování je specifikována na ±0,1 mm, s přesností opakovaného polohování ±0,05 mm za stálých provozních podmínek.

Q4: Poskytujete poprodejní servis a školení?

Odpověď: Poskytujeme bezplatné online provozní školení a vzdálenou technickou podporu. Školení na místě a instalaci lze zajistit samostatně. Platí 12měsíční záruka s doživotní technickou podporou.

Q5: Je stroj vhodný pro hromadnou výrobu?

Odpověď: Synchronní řezání, pneumatické upínání a systém řízeného posuvu se dvěma čepelemi jsou navrženy pro nepřetržitou výrobu v zařízeních na výrobu fasád. Měsíční výrobní kapacita z továrny je přibližně 50 sad.
