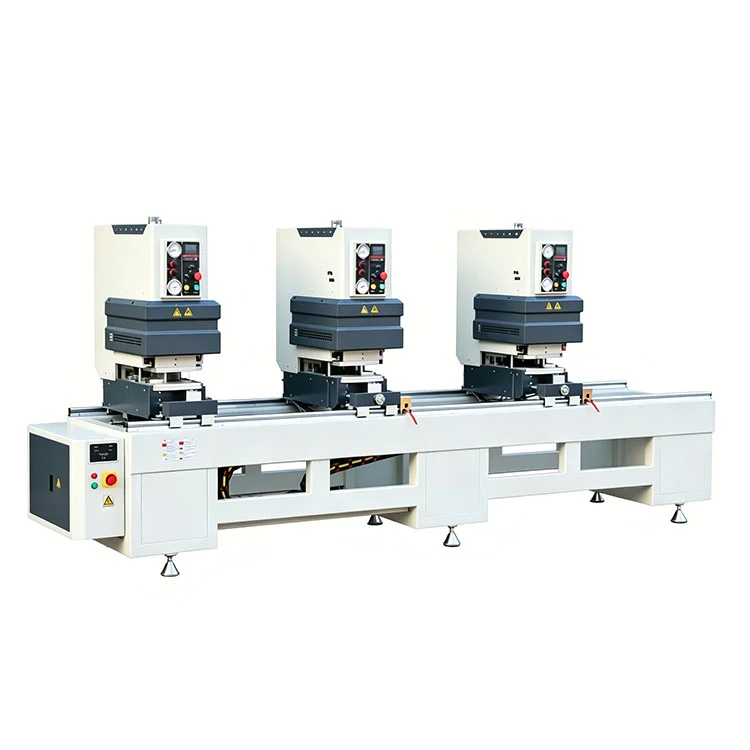

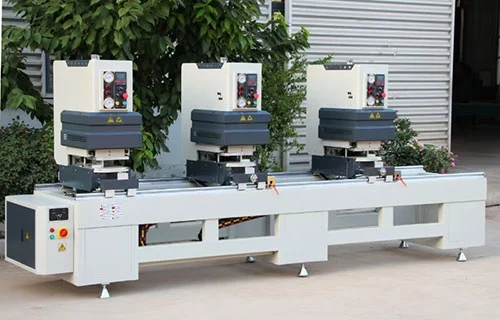

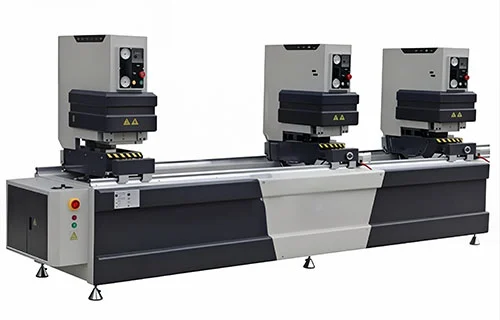

Tříhlavý bezešvý svařovací stroj pro PVC dveře a okna
Tříhlavý bezešvý svařovací stroj pro PVC dveře a okna je vysoce účinné řešení řízené PLC pro bezproblémové svařování PVC/UPVC dveřních a okenních profilů. Navrženo pro sériovou výrobu, umožňuje současný nebo nezávislý provoz tří svařovacích hlav, poskytuje pevné, čisté a estetické svary bez viditelných švů – ideální pro barevné, koextrudované nebo stříkané PVC profily.
Tento tříhlavý svařovací stroj vyrobený společností Lebulang Machine - čínským výrobcem s téměř 30 lety továrních zkušeností se zařízením na zpracování oken a dveří - je určen pro spojování PVC a UPVC profilů, včetně barevných, koextrudovaných a stříkaných povrchů. Stroj je držitelem certifikace CE a ISO, podporuje objednávky OEM a ODM a je dodáván přímo z továrny.

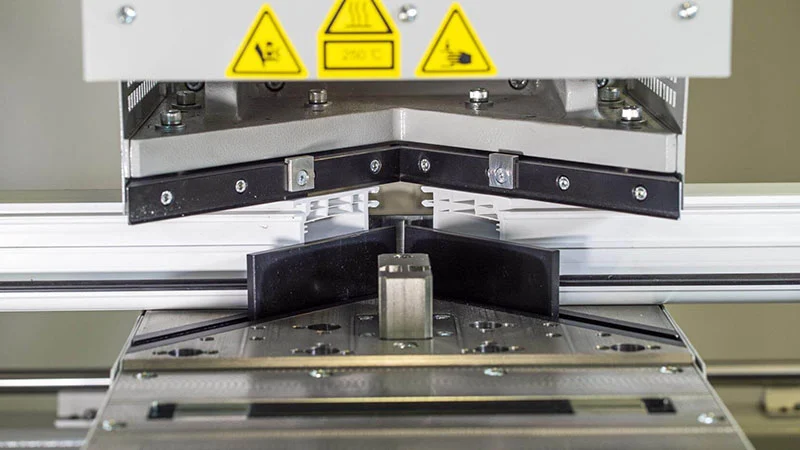

Tři svařovací hlavy jsou uspořádány tak, že levá hlava je pevná a dvě pravé hlavy jsou pohyblivé po lineárních vodicích kolejnicích. Mohou pracovat nezávisle, ve dvojicích nebo všechny tři dohromady, což umožňuje svařit dva rohy rámu a střední vlys v jediném cyklu. Topná deska s konstantní teplotou na každé hlavě je řízena Omron PLC a digitálním regulátorem teploty s dobou ohřevu, hloubkou tavení a lisovacím tlakem uloženým pro vyvolání. Integrovaná čisticí fréza odstraňuje svarovou housenku během stejné upínací sekvence a vytváří hladký povrch spoje, který nevyžaduje ruční leštění.
Třetí hlava se otáčí v rozsahu 30° až 180° a zvládá standardní pravoúhlé rohy i speciální úhlové a příčné svary. Ocelová základna a samomazná lineární vedení udržují během provozu vyrovnání. Stroj odebírá 3,5 kW z jednofázového napájení 220 V (napětí lze konfigurovat), potřebuje tlak vzduchu 0,5–0,8 MPa a zvládá výšky profilů od 20 do 100 mm (s volitelným vyšším nastavením) a délky od 400 do 3500 mm. Celkové rozměry jsou 4400 × 1100 × 1700 mm, hmotnost přibližně 1200 kg. Vzdálená instalace je zahrnuta bez dalších poplatků.
Klíčové vlastnosti
- Tříhlavý flexibilní provoz: Tři hlavy pracují nezávisle, ve dvojicích nebo společně; levá hlava pevná, pravá dvě pohyblivé na lineárních vodicích lištách pro přesné polohování.
- Technologie bezproblémového svařování: Integruje svařování a automatické čištění svarových housenek v jednom cyklu, výsledkem čehož jsou hladké, vysoce pevné spoje přesahující pevnost rohů profilu.
- Víceúhlové svařování: Třetí hlava podporuje svařování v libovolném úhlu 30°--180°; zvládne jedno/dvoubodové, příčné, příčné a speciální úhlové svary.
- Přesnost a stabilita: Lineární vodicí lišty zajišťují vysokou přesnost; robustní ocelová základna minimalizuje vibrace pro konzistentní a dlouhodobý výkon.
- PLC Pneumatic Control: Omron PLC a systém pneumatického pohonu umožňují snadné nastavení parametrů (doba ohřevu/dokování) a stabilní provoz.
- Vysoká účinnost: Svařuje dva rohy a střední vlysy současně, čímž zdvojnásobuje produktivitu ve srovnání s jednohlavými stroji.
Technické specifikace
| Parametr | Hodnota |
| Napájení | 220V/50Hz (přizpůsobitelné) |
| Vstupní výkon | 3,5 kW |
| Pracovní tlak vzduchu | 0,5--0,8 MPa |
| Spotřeba vzduchu | 150--200 l/min |
| Výška svařovacího profilu | 20--100 mm (volitelně 120/140/160 mm) |
| Šířka svařovacího profilu | ≤120 mm |
| Rozsah svařovacích délek | 400--3500 mm |
| Celkové rozměry (D׊×V) | 4400×1100×1700 mm |
| Hmotnost stroje | 1200 kg |
| Řídicí systém | Omron PLC + digitální regulátor teploty |
| Svařovací úhly | 30°--180° (třetí hlava) |
Podrobnosti o stroji

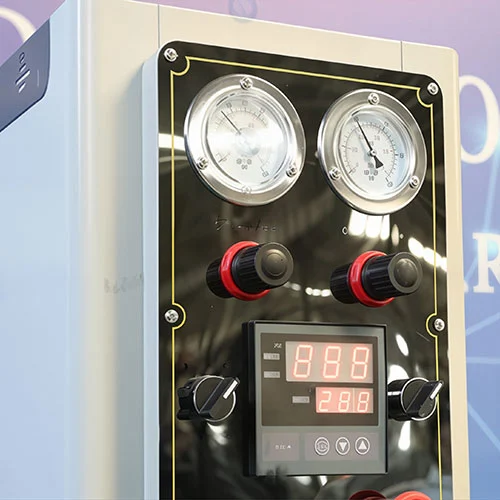

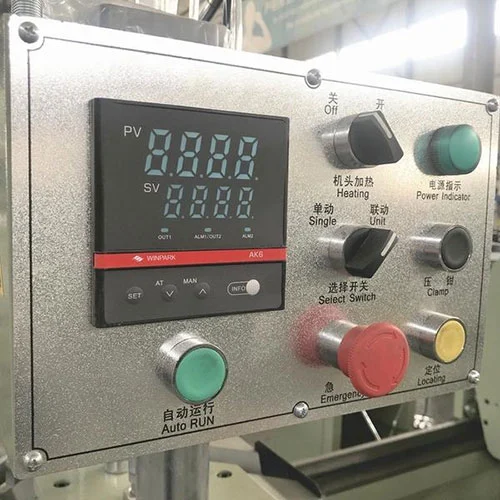

Ovládací panel
- Digitální displej pro nastavení doby ohřevu/dokování
- Tlačítko nouzového zastavení a bezpečnostní blokování
- Řídicí jednotka PLC pro automatizované řízení cyklu

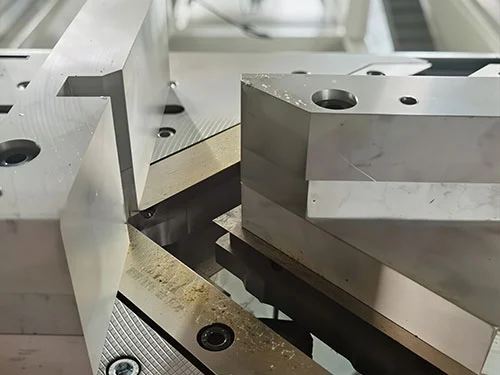

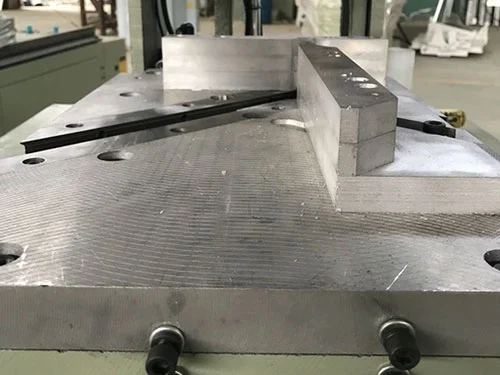

Svařovací hlavy
- Každá hlava je vybavena topnou deskou, upínacím mechanismem a čisticí frézou
- Pohyblivé hlavy s pneumatickým brzděním pro bezpečné polohování
- Speciální slitinové frézy pro odolné a přesné odstranění svarových housenek
Systém lineárního vedení
- Vysoce přesné lineární kolejnice pro hladký pohyb hlavy
- Samomazná konstrukce snižuje nároky na údržbu a prodlužuje životnost
Proč si vybrat náš tříhlavý bezešvý svařovací stroj pro PVC dveře a okna?
- Špičková kvalita svaru: Bezešvý povrch zvyšuje estetiku produktu a tržní hodnotu; pevnost svaru přesahuje průmyslové standardy.
- Nákladově efektivní: Vysoká produktivita snižuje náklady na pracovní sílu; konstrukce s nízkou údržbou minimalizuje prostoje.
- Univerzální: Přizpůsobí se různým PVC profilům a designům oken/dveř; podporuje zakázkové úhlové svařování.
- Spolehlivý výkon: Robustní konstrukce a komponenty špičkové značky zajišťují dlouhodobou stabilitu.
- Snadná obsluha: TohleTříhlavý bezešvý svařovací stroj pro PVC dveře a oknavyužívá uživatelsky přívětivé rozhraní s přednastavenými profesionálními programy, které vyžadují minimální školení operátorů, což výrazně snižuje provozní práh pro tovární výrobu.
FAQ
Q1: Jaké materiály může tento stroj svařovat?
A1: Je určen proPVC/UPVC profily, včetně barevných, koextrudovaných a stříkaných profilů.
Q2: Může svařovat různé úhly?
A2: Ano, podporuje třetí hlavu30° až 180°libovolné úhlové svařování pro speciální konstrukční požadavky.
Q3: Jaká je výrobní kapacita?
A3: Může svařovat2--3 rohy oken na cyklus, s denním výkonem 80--120.
Q4: Lze stroj přizpůsobit?
A4: Ano, podporujeme personalizované přizpůsobení včetně speciální výšky svařování, pracovní délky, standardu napětí a přizpůsobených přípravků, aby odpovídaly vašim různorodým výrobním požadavkům.
