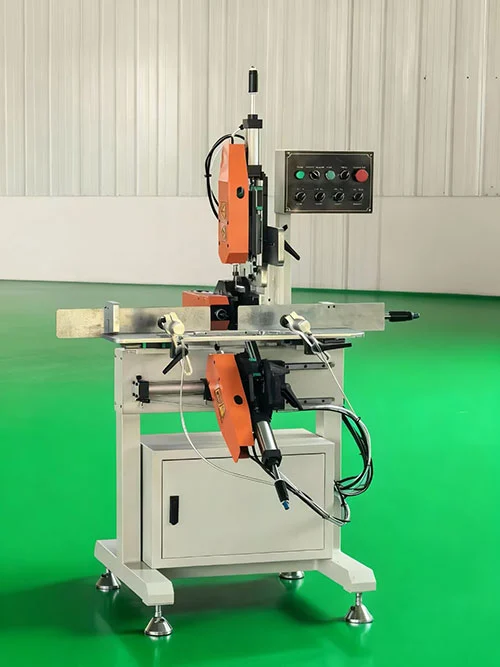

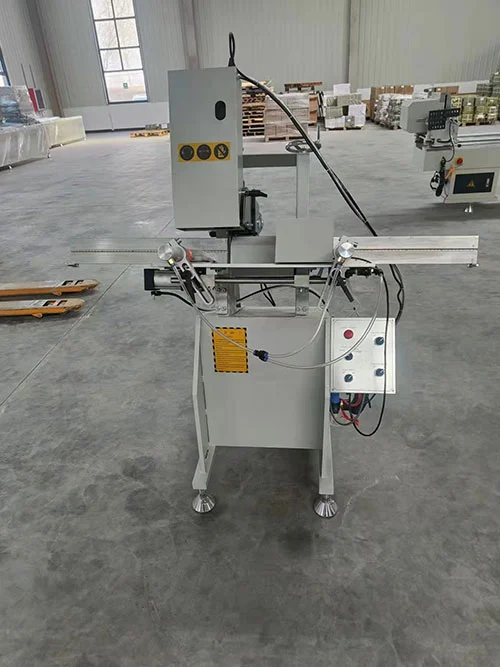

Vodní štěrbinová frézka z PVC PVC oken

• Vodní štěrbinová frézka z PVC PVC okenposkytuje tříosé frézování: vertikální, horizontální a úhlové řezy na stejné stanici.
• Je určen pro frézování štěrbin pro odvod vody a otvorů pro vyrovnávání tlaku vzduchu v PVC profilech oken a dveří.
• Spodní hlava vymění a utáhne nástroj jedním upnutím, takže obrábění drážek naVodní štěrbinová frézka z PVC PVC okenje dokončena bez mezilehlých ručních výměn nástrojů.
• Frézovací pracovní stůl se pohybuje po pravoúhlém lineárním vedení a udržuje přímý pohyb během řezu.
• Šikmá frézovací hlava umožňuje nastavení úhlu a automatický pohyb nahoru/dolů plus vlevo/vpravo. To umožňuje 45° vodní frézování drážek při zachování levo-pravé symetrie drážek.
• Pro stabilní frézování při požadovaných řezných rychlostech jsou instalovány vysokorychlostní vřetenové motory.

Technické specifikace

Rozsah aplikace

TentoVodní štěrbinová frézka z PVC PVC okense používá na linkách na výrobu oken a dveří z UPVC a PVC. Typické aplikace zahrnují frézování odvodňovacích štěrbin na základně křídel a posuvných okenních rámů, řezání otvorů pro vyrovnávání tlaku vzduchu v příčkách a sloupcích a výrobu úhlových drážek, kde to vyžaduje konstrukce profilu. Stroj si poradí jak se standardními bílými profily, tak s barevnými nebo laminovanými sekcemi, přičemž tříosé uspořádání hlavy pokrývá většinu konfigurací štěrbin, které se vyskytují při výrobě oken pro obytné a lehké komerční prostory.

Klíčové komponenty

• Tři vřetenové motory (každý 0,75 kW):Zajistěte nezávislý pohon pro tři frézovací hlavy, které pracují rychlostí až 24 000 ot/min pro čisté hrany drážek na UPVC materiálech.
• Obdélníkový lineární vodicí systém:Podporuje pohyblivý pracovní stůl během frézovacího zdvihu, pomáhá udržovat přímost drážky a opakovatelné polohování napříč dávkami.
• Pneumatické upínání nástroje na spodní hlavě:Fréza se vyměňuje a utahuje jedním úkonem, čímž se zkracuje doba nečinnosti a odpadá ruční utahování nástrojů.
• Nastavitelná šikmá hlava (hlava č. 3):Úhel frézování lze nastavit ručně pomocí aretační rukojeti, pokrývající 45° a další úhly při zachování konzistentní symetrie levé a pravé drážky.
• Ovládací panel a kabeláž:Ovládání tlačítkem s vyhrazeným nouzovým zastavením. Elektrické součásti jsou umístěny v krytu chráněném proti prachu a pneumatický obvod obsahuje jednotku filtr-regulátor-mazák pro udržení stabilního svěrného tlaku.
• Rám a chrániče:Svařovaná ocelová základna poskytuje pevnou konstrukci. Transparentní bezpečnostní kryty pokrývají oblast frézování a zapadají do okruhu spouštění vřetena.

Funkce stroje

• Automatická výměna nástroje a drážkovací cyklus:Spodní hlava provádí upnutí a uvolnění nástroje jedním úkonem, čímž dokončí frézování drážek bez ručního předělávání nástrojů.
• Možnost vodní štěrbiny a vyvažovacího otvoru:Zvládne drenážní štěrbiny a otvory pro vyrovnání tlaku vzduchu na UPVC a PVC profilech.
• Řízený pohyb:Obdélníkové lineární vedení podporuje pohyblivý pracovní stůl a přispívá k rovným, opakovatelným frézovacím drahám.
• Jednoduché ovládání:Ovládání tlačítkem s jasně označenými funkcemi; obsluha se základním továrním školením může stroj ovládat po krátké době nastavení.
• Kompaktní půdorys:Rozměry 1150 × 1100 × 1700 mm zapadají do standardních linek výroby oken.

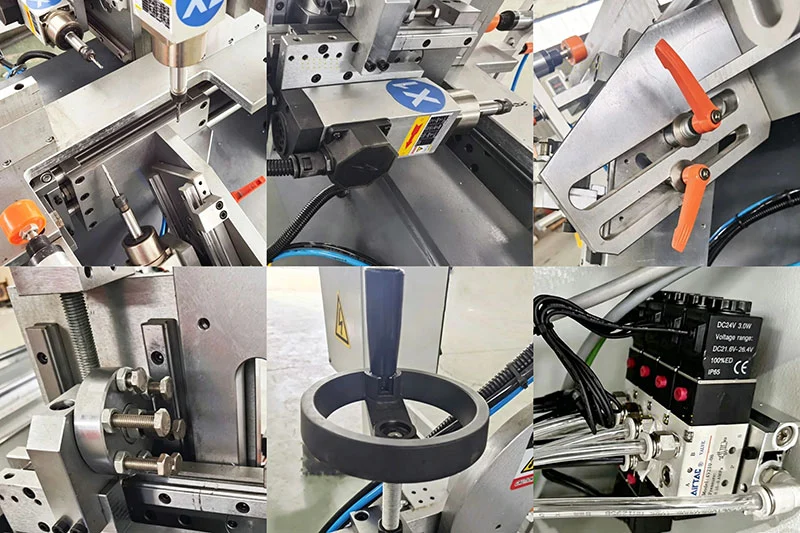

Podrobnosti o produktu

• Tři frézovací hlavy— konfigurováno pro obrábění vodních štěrbin a vzduchových otvorů na plastových profilech oken a dveří.
• Vysokorychlostní vřetenový motor— maximální rychlost otáčení až 24 000 ot/min pro čisté hrany štěrbin.
• Hlava č. 3 (šikmá)— úhel frézování lze nastavit ručně tak, aby odpovídal požadovanému úhlu drážky.
• Rychle nastavitelný hloubkový doraz— zkracuje dobu nastavení při přepínání mezi dávkami profilů.
• Nastavení výšky ručního kola— umožňuje obsluze doladit vertikální polohu frézy bez použití nářadí.
• Pneumatické a elektrické komponenty— pocházejí od mezinárodně uznávaných dodavatelů a jsou zapojeny tak, aby splňovaly požadavky CE.

Balení a doprava

KaždýVodní štěrbinová frézka z PVC PVC okenje balena ve standardní exportní dřevěné bedně s vnitřní pěnovou výplní a ocelovou páskou. Přepravka je zřetelně označena manipulačními symboly a přepravními údaji. Dodací podmínky jsou FOB Jinan nebo Qingdao, s odesláním obvykle do 15–25 pracovních dnů po potvrzení objednávky. Než stroj opustí továrnu, je k dispozici zkušební protokol před odesláním a digitální kopie certifikátu CE.

FAQ

Q1: Jaké materiály může tato vodní drážkovací frézka z UPVC PVC zpracovávat?

A: Je vyroben pro UPVC a PVC okenní a dveřní profily.

Q2: Vyžaduje stroj kvalifikovanou obsluhu?

A: Ovládání je založeno na jednoduchém tlačítkovém panelu. Operátoři se mohou rychle naučit pracovní postup a jsou poskytovány podrobné pokyny.

Q3: Může stroj frézovat 45° vodní štěrbiny?

A: Ano. Šikmá frézovací hlava podporuje 45° frézování drážek a zachovává levo-pravou symetrii profilu.

Q4: Je napájecí zdroj přizpůsobitelný?

A: Standardní konfigurace používá 220V 50/60Hz. Jiné napětí lze dohodnout při objednávce.

Q5: Jak funguje automatická výměna nástroje?

Odpověď: Mechanismus spodní hlavy mění a utahuje frézu jedním pohybem, což umožňuje dokončení drážky bez zastavení pro ruční nastavení nástroje.

Q6: Jaký je rozsah délky frézování?

A: Délka frézování je nastavitelná od 30 mm do 60 mm.

Q7: Dodává se stroj se softwarem nebo pokyny?

Odpověď: Anglické softwarové rozhraní a provozní pokyny jsou součástí dodávky. Systém umí importovat výkresová data z AutoCADu.

Q8: Jaká je celková velikost a hmotnost?

A: 1150 × 1100 × 1700 mm, celková hmotnost 200 kg.

Q9: Jsou k dispozici náhradní díly?

A: Ano. Spotřební materiál, jako jsou řezná kolečka a nastavovací nástroje, jsou k dispozici jako volitelné položky a běžně opotřebované díly může vyměnit uživatel.
