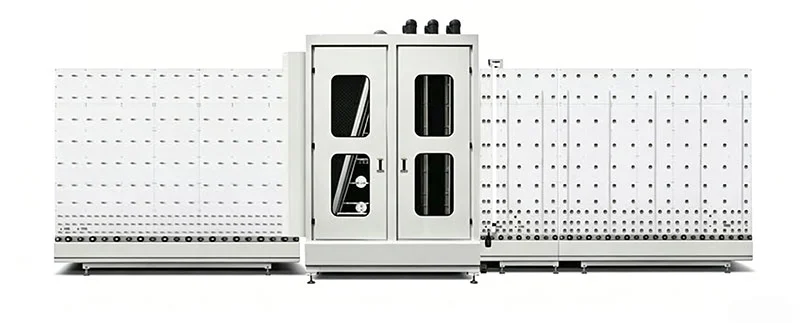

Vertikální CNC mycí a sušící lis 2000 pro stroj na izolované a tvrzené sklo

Základní vlastnosti

TheVertikální CNC mycí a sušící lis 2000 pro stroj na izolované a tvrzené skloje postavena kolem vertikální dopravní konstrukce, která umožňuje odtékání vody gravitací během mytí a oplachování a pomáhá udržovat povrch skla bez zbytkových kapiček před sušením.

1. Praní, sušení a lisování v jedné lince:Tyto tři stupně jsou uspořádány postupně na jedné dopravníkové dráze. Skleněné tabule vstupují na nakládacím konci a vystupují jako lisované izolační skleněné jednotky nebo očištěné jednotlivé tabule. Není vyžadován žádný ruční přenos mezi stanicemi. Vertikální uspořádání zabírá méně podlahové plochy než ekvivalentní horizontální uspořádání.
2. CNC ovládání dotykovým displejem:Jako uživatelské rozhraní slouží průmyslová dotyková obrazovka. Parametry pro různé typy skla – doba mytí, teplota sušení, lisovací tlak a rychlost dopravníku – lze uložit jako pojmenované receptury a vyvolat z paměti. Systém zaznamenává alarmy a zobrazuje chybové kódy na obrazovce.
3. Vysokotlaké mytí s recirkulací:Dvouřadé rozprašovací trysky dodávají vodu pod nastavitelným tlakem na obě skleněné plochy. Vícevrstvý filtrační systém zachycuje částice a umožňuje recirkulaci stejné vody. Průměrná spotřeba vody je přibližně 0,8 m³ za hodinu a filtrační vložky jsou přístupné pro čištění bez větší demontáže.
4. Sušení horkým vzduchem:Sušící sekce využívá uzavřenou horkovzdušnou komoru s teplotním rozsahem 40°C až 120°C, plynule nastavitelnou. Vzduch cirkuluje topnými tělesy a vzduchovými noži je směrován na povrch skla. Komora je utěsněna, aby se zabránilo vnikání prachu, takže vysušené sklo není před lisováním znovu kontaminováno.
5. Hydraulická lisovací stanice:Lisovací síla je vytvářena hydraulickým válcem s nastavitelným tlakem od 0,2 MPa do 1,2 MPa. Rychlost lisování a doba výdrže jsou programovatelné. U tvrzeného skla lze nastavit tlakovou rampu na jemnější profil, aby se snížilo riziko rozbití.
6. Přístup ke stavbě a údržbě:Rám je vyroben ze zesíleného plechu z uhlíkové oceli. Ložiska, těsnění a kartáčové válečky jsou určeny pro nepřetržitý provoz. Servisní panely po stranách každé sekce umožňují přístup k čerpadlům, filtrům a motorům dmychadel bez demontáže konstrukce dopravníku.
7. Kompatibilita typu skla:Řada zpracovává izolační skla, tvrzená skla, architektonické panely a fasádní skla. Minimální a maximální rozměry jsou 280×450 mm a 2000 mm na šířku. Standardní i vlastní zpracování je podporováno úpravou uložených sad parametrů.

Technické specifikace

Všechny níže uvedené parametry proVertikální CNC mycí a sušící lis 2000 pro stroj na izolované a tvrzené sklojsou ověřeny během továrního testování před odesláním. Ke každé objednávce je přiložena kontrolní zpráva před dodáním.

Line Workflow

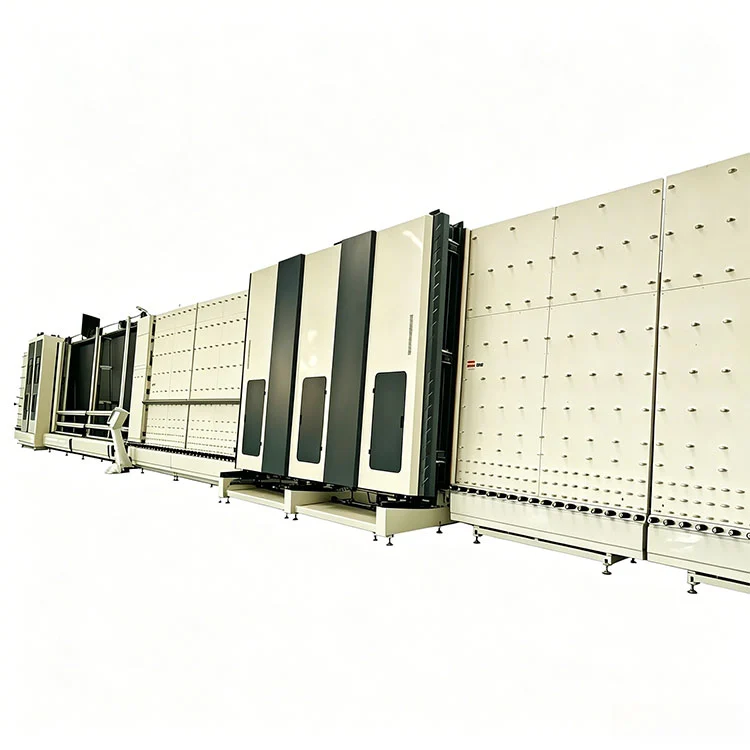

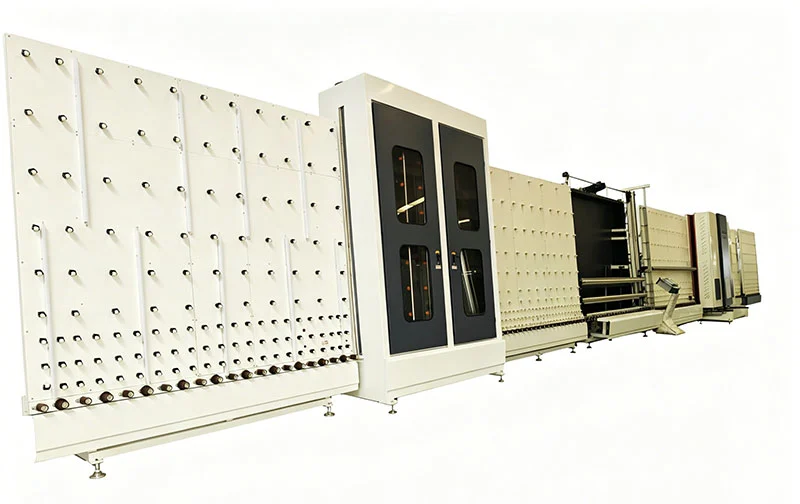

Skleněné tabule se pohybují skrzVertikální CNC mycí a sušící lis 2000 pro stroj na izolované a tvrzené sklov souvislé vertikální orientaci. Na nakládací stanici obsluha umístí skleněnou tabuli na dopravník. První sekce omývá oba povrchy recirkulovanou vodou přes dvouřadé rozprašovací trysky, následuje opláchnutí čistou vodou. Sklo pak vstupuje do vyhřívané sušící komory, kde vzduchové nože směrují horký vzduch přes povrch. Po vysušení sklo pokračuje do lisovací stanice. U izolačních skel je distanční rámeček – již potažený primárním tmelem – umístěn mezi dvě tabule a hydraulický lis je spojuje pod řízeným tlakem. Jednotlivé tabule tvrzeného skla mohou procházet linkou s lisovací stanicí nastavenou na obtokový režim. Hotové sklo vystupuje na konci vykládání.

Klíčové komponenty

• CNC dotyková obrazovka a PLC:Průmyslový ovladač s barevným displejem. Uchovává několik skleněných receptů. Zobrazuje stav každé sekce v reálném čase a zaznamenává historii alarmů.
• Rozprašovací trysky a filtrace:Nerezové trysky s plochým paprskem uspořádané ve dvou řadách. Třístupňový filtrační systém – hrubé síto, jemné síto a aktivní uhlí – čistí recirkulovanou vodu předtím, než se vrátí do rozstřikovacího okruhu.
• Topná a sušící jednotka:Elektrické topné články uvnitř uzavřené komory. Vzduchové nože jsou umístěny tak, aby pokryly celou šířku skla. Teplotní senzory se vracejí zpět do PLC pro řízení v uzavřené smyčce.
• Hydraulický lisovací válec:Dvojčinný hydraulický válec s tlakovým převodníkem. Síla lisování, doba náběhu a doba trvání se nastavují na dotykové obrazovce.
• Dopravníkový systém:Motorizované válečky s pogumovaným povrchem přepravují sklo. Rychlost je variabilní od 1 do 6 m/min pomocí invertorového pohonu.
• Rám a ochrana:Konstrukce z uhlíkové oceli s nátěrem odolným proti korozi. Průhledné bezpečnostní panely uzavírají mycí a sušící část. Tlačítka nouzového zastavení jsou umístěna na nakládací a vykládací stanici.

Výrobce a záruka

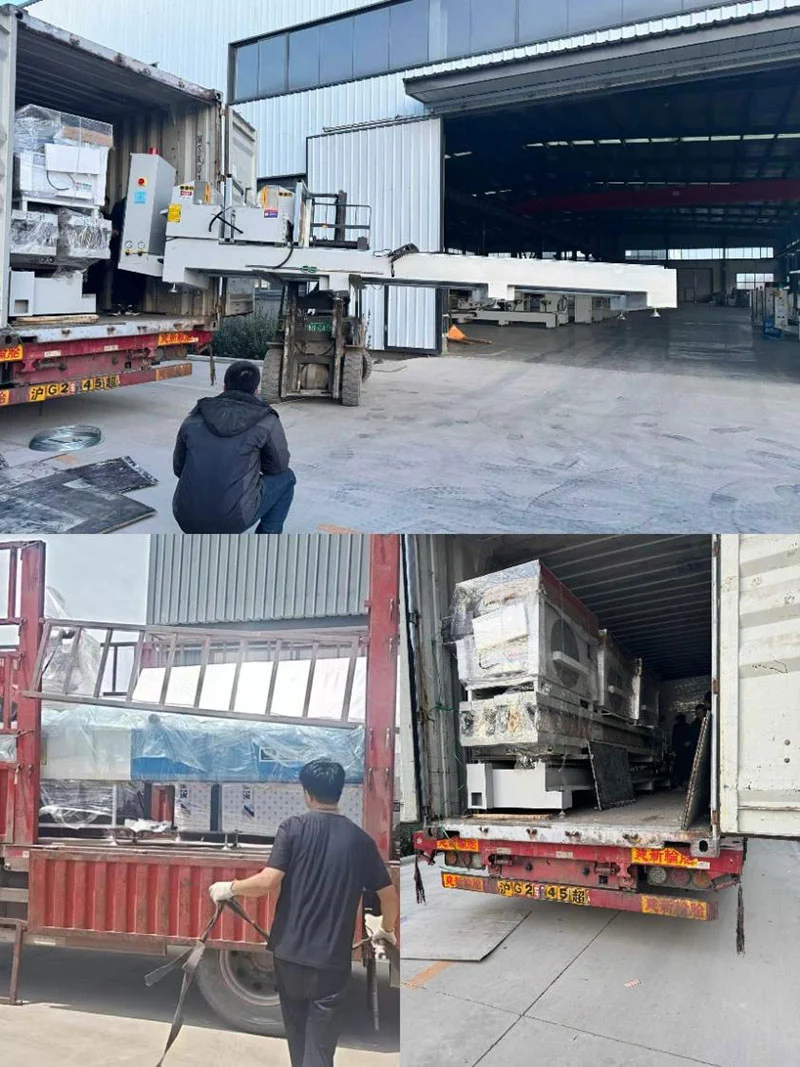

Shandong Lebulang Precision Machinery Co., Ltd., působící jako Lebulang Machine, vyrábí zařízení na zpracování skla a oken ve svém závodě Jinan od roku 1996. Společnost pokrývá výzkum a vývoj, obrábění součástí, montáž, testování a prodej v rámci jedné organizace. TheVertikální CNC mycí a sušící lis 2000 pro stroj na izolované a tvrzené skloje postaven v rámci tohoto integrovaného systému a dodáván přímo z výroby. Platí certifikace CE a ISO 9001. Jednoletá záruka se vztahuje na hlavní konstrukci, s výjimkou položek běžného opotřebení. Vzdálená technická podpora a provozní školení jsou zahrnuty. Náhradní díly jsou skladem a mohou být expedovány do zahraničí. Instalaci na místě a uvedení do provozu lze dohodnout jako samostatnou službu.

FAQ

Q1: Jaké druhy skla dokáže tato výrobní linka zpracovat?

A:Vertikální CNC mycí a sušící lis 2000 pro stroj na izolované a tvrzené skloje určen pro izolační skla a tvrzená skla a podporuje také architektonická skla, dveřní a okenní a závěsové sklo v tloušťce od 4 mm do 25 mm. Není určeno pro sklo tenčí než 3 mm nebo silnější než 25 mm.

Q2: Je pro nové zaměstnance obtížné provozovat stroj?

Odpověď: Provoz využívá dotykovou obrazovku CNC s uloženými recepturami pro různé typy skla. K dispozici je anglický manuál a video průvodce. Během nastavení je k dispozici dálkové navádění. Na základě zpětné vazby z výrobních míst se operátoři během jednoho až dvou pracovních dnů spokojí s každodenním provozem.

Q3: Jak často potřebuje systém cirkulační vody údržbu?

Odpověď: Vícevrstvý filtrační systém umožňuje recirkulaci vody po delší dobu. Filtrační síta by měla být kontrolována a čištěna podle plánu určeného denní propustností skla. Náhradní filtrační vložky jsou k dispozici jako náhradní díly. Hladina vody v nádrži se pravidelně doplňuje, aby se kompenzovalo odpařování.

Q4: Může být napětí zařízení přizpůsobeno pro různé země?

A: Standardní konfigurace běží na 380V třífázovém 50Hz. Napětí a frekvenci lze specifikovat v době objednávky – například 220V/60Hz nebo 415V/50Hz – takže stroj odpovídá místním normám napájení, aniž by vyžadoval externí transformátor.
