220 × 250 mm Heavy Duty Thermal Break Profile rýhovací stroj

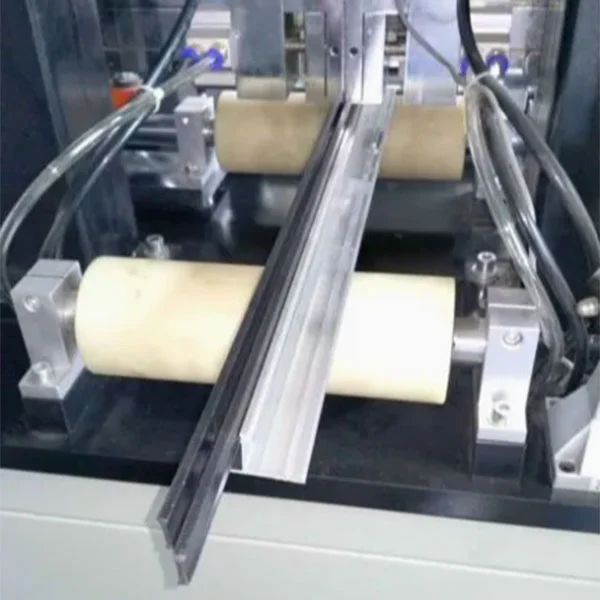

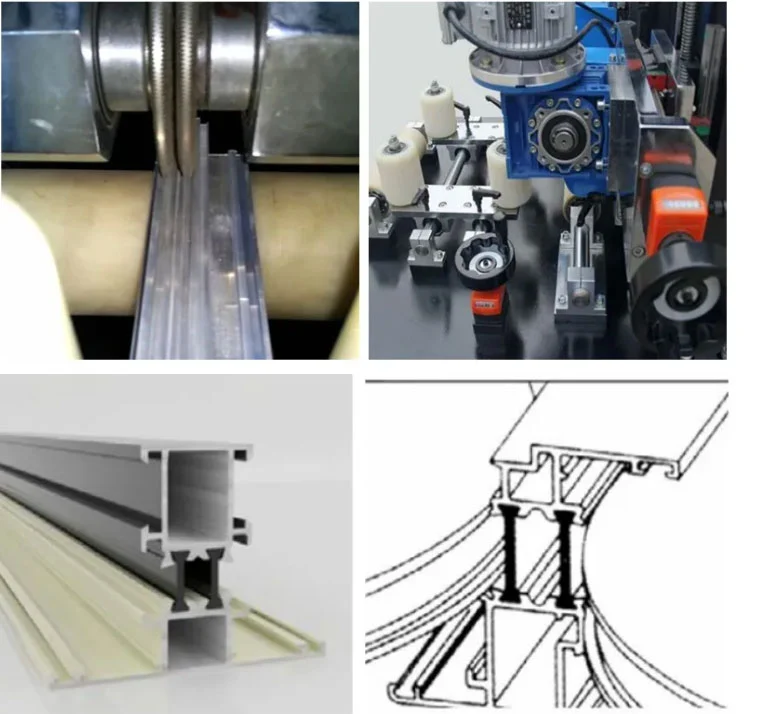

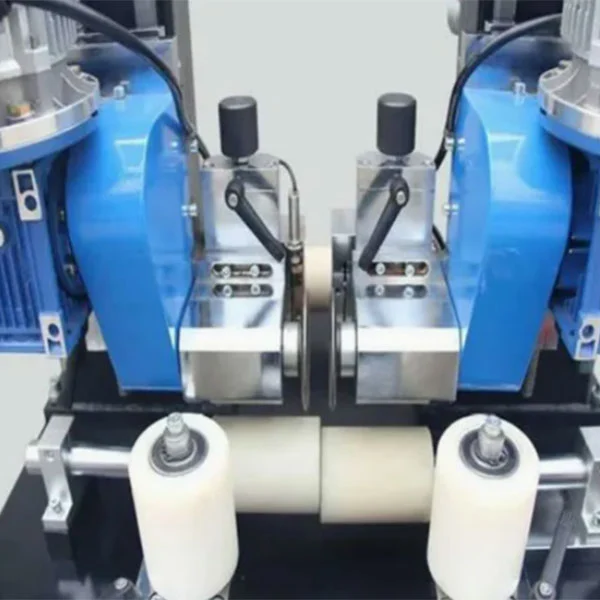

Tento vysoce výkonný rýhovací stroj připravuje tepelně dělené hliníkové profily pro vkládání pásů, zpracovává sekce až do šířky 220 mm a výšky 250 mm. Dva motory o výkonu 1,5 kW pohánějí pár rýhovacích fréz z kalené oceli, každý o průměru 90 mm. Rychlost posuvu je plynule nastavitelná od 6 do 70 metrů za minutu pomocí invertorového pohonu, což operátorům umožňuje přizpůsobit rychlost průřezu profilu a objemu výroby. Hloubka rýhování zůstává stejnoměrná, protože opěrná kolečka lze zvedat nebo spouštět v rozsahu 0–20 mm, čímž se kompenzují výškové odchylky při vytlačování.

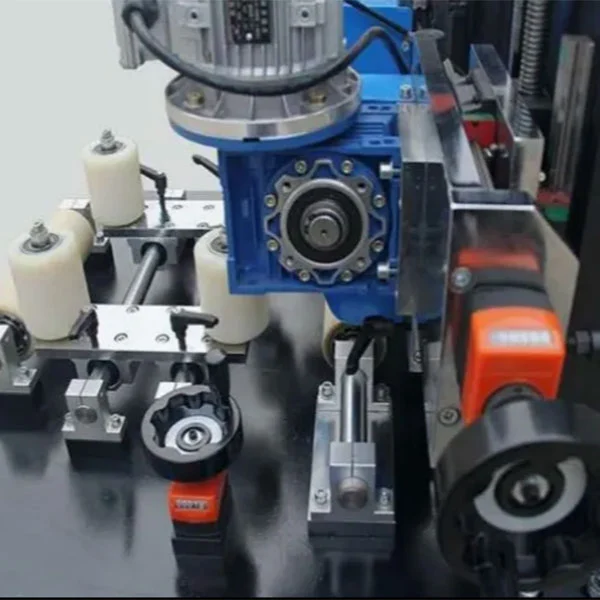

Polohování frézy je řešeno motorizovanými osami kombinovanými s jemnými ručními kolečky, pokrývajícími vertikální i horizontální směr. Toto uspořádání zkracuje dobu přepínání při přepínání typů profilů a umožňuje praktické spouštění menších dávek bez obětování opakovatelnosti nastavení. Rám je svařovaná ocelová konstrukce a pohybové komponenty jezdí na tchajwanských lineárních kolejnicích HIWIN s elektrikou Schneider v řídicím obvodu – kombinace, která pomáhá udržovat stabilní záběr nástroje a nízké vibrace během vysokorychlostních jízd.

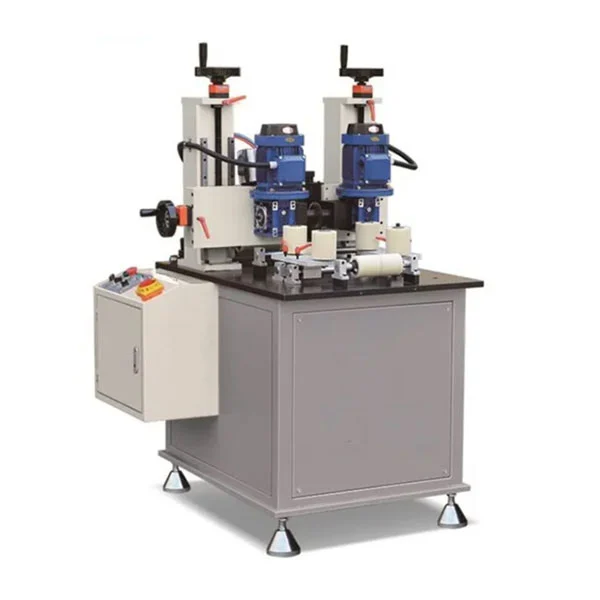

Celkové rozměry 220 × 250 mm Heavy Duty Thermal Break Profile rýhovačka jsou 1000 × 1100 × 1550 mm, s hmotností zhruba 800 kg. Běží na třífázové napájení 380V a nese certifikaci CE. Standardní bezpečnostní opatření zahrnují nouzové zastavení a střežení pracovní zóny. Aplikace se vztahuje na tepelně dělené profily pro okna, dveře, fasádní stěny a průmyslové hliníkové profily, kde je vyžadováno silné mechanické spojení mezi hliníkem a izolační páskou.

Tuto rýhovací jednotku vyrábí společnost Lebulang Machine, která ve své čínské továrně vyrábí zařízení na zpracování hliníku již téměř 30 let. K dispozici jsou vlastní konfigurace OEM a stroj je dodáván přímo z výroby. Konstrukce je navržena pro přímou každodenní údržbu a je zahrnuto dálkové vedení instalace bez dalších poplatků.
