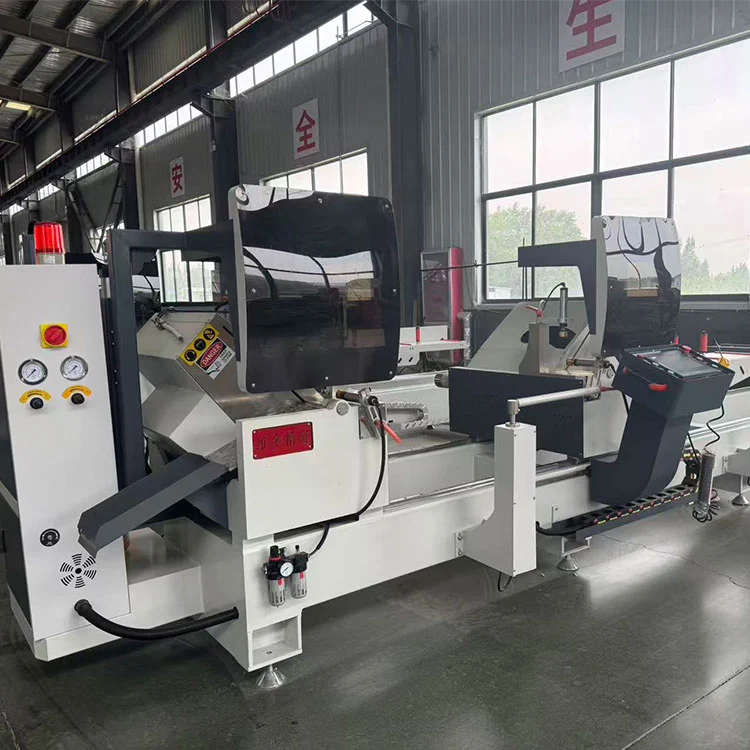

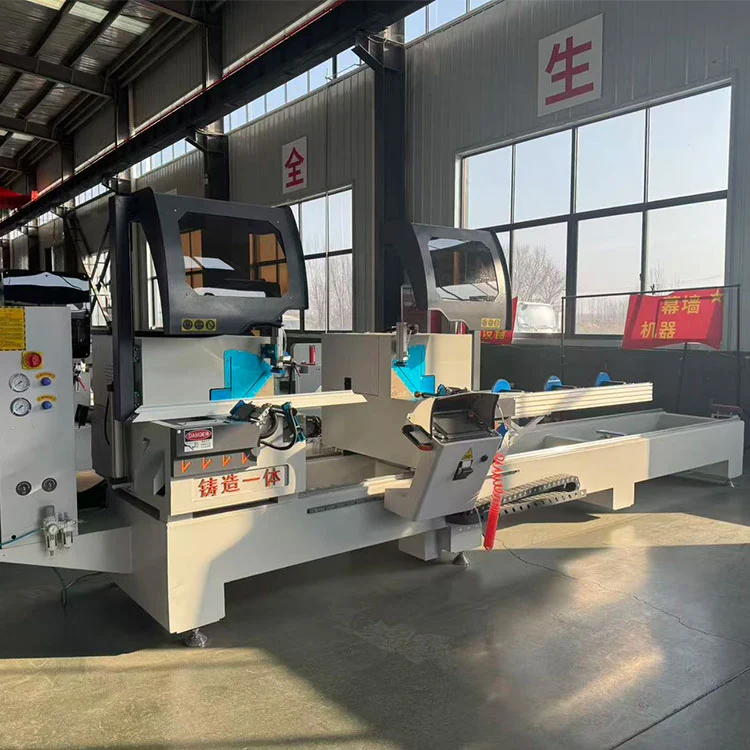

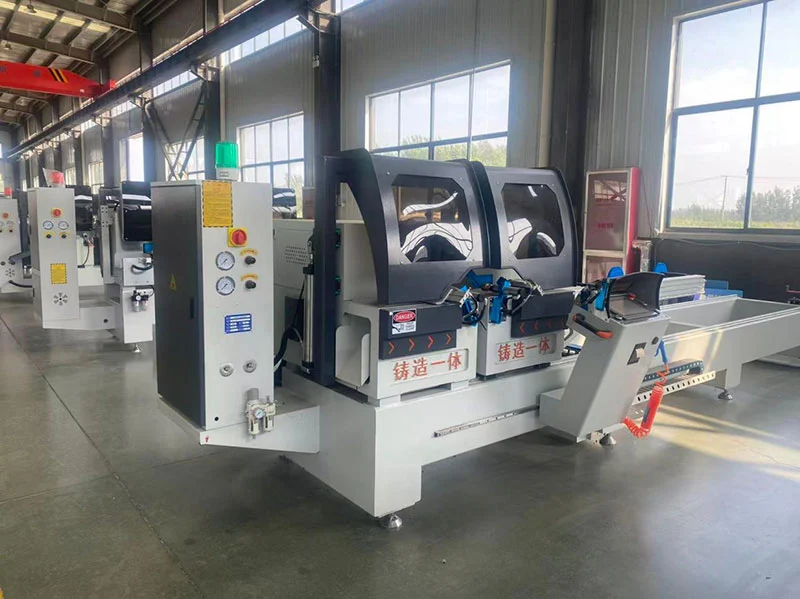

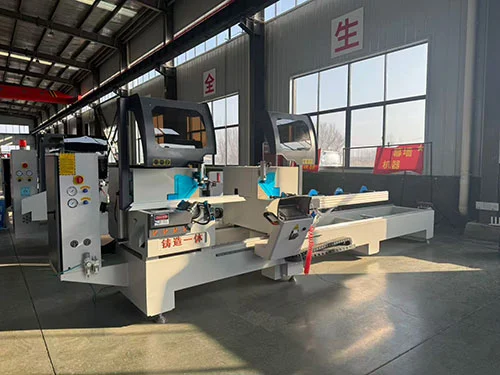

Dvojitá pokosová pila pro výrobu okenních rámů
Dvojitá pokosová pila 45 a 90 stupňů pro výrobu okenních rámů je výkonný, vysoce přesný řezací stroj s dvojitou hlavou navržený pro hliníkové, PVC, UPVC a tepelně dělené profily při výrobě oken, dveří a záclonových stěn. Poskytuje přesné, opakovatelné řezy pod úhlem 45° a 90° s hranami bez otřepů, podporuje nezávislý provoz s jednou hlavou a synchronní provoz se dvěma hlavami pro maximální produktivitu. Značka Lebulang vyrábí vysoce kvalitní stroj.

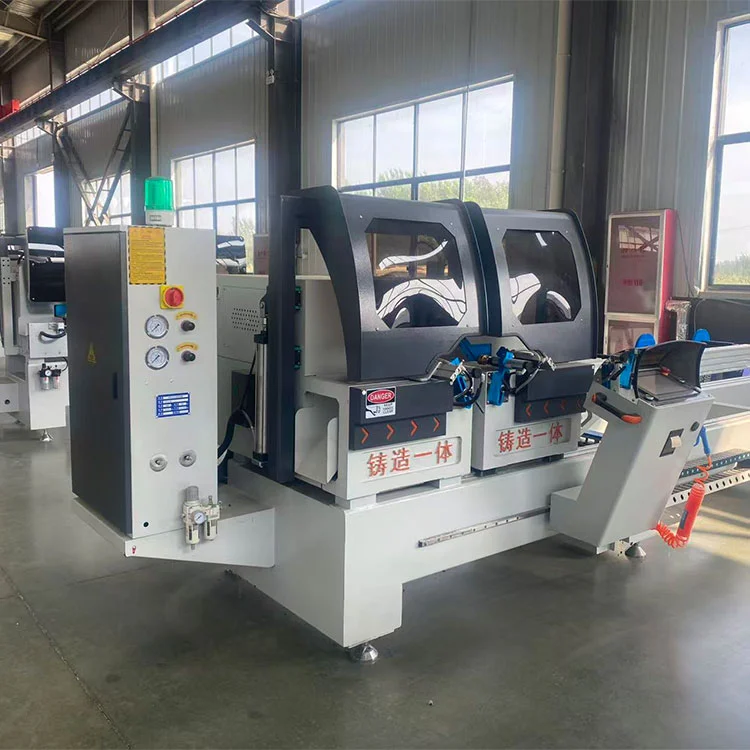

Tato dvojitá pokosová pila pro výrobu okenních rámů, postavená v čínské továrně Lebulang Machine, kde se zařízení na zpracování hliníku a PVC vyrábí již téměř tři desetiletí, řeže profily pod úhlem 45° a 90° pro výrobu oken, dveří a obvodových stěn. Zpracovává hliník, PVC, UPVC, tepelně dělené a měděné výlisky. Dvě řezací hlavy – T1 pevná a T2 motorizovaná – sedí na sdílené přesné vodicí liště a mohou pracovat současně, přičemž pravá hlava se pohybuje servopohonem pro nastavení délky.
Základní strukturu tvoří integrovaný litý pracovní stůl a přímo připojené vřetenové motory. Každá pilová hlava je poháněna 3 kW motorem otáčícím kotoučem o průměru 500 mm s tvrdokovem při 3000 ot./min. Pneumatické upínače zajišťují obrobek a pneumaticko-hydraulický tlumicí válec řídí posuv. Svařovaný ocelový rám a litinová základna spolupracují s lineárními kolejnicemi HIWIN a součástmi Schneider electric, aby byla zachována opakovaná přesnost pevné délky v rozmezí ±0,1 mm a drsnost řezného povrchu Ra 12,5 µm. Maximální délka řezu je 5000 mm, s funkcí krátkého řezání, která dosahuje až 200 mm. Při 45° je kapacita sekce 150 × 170 mm; při 90° zvládne 150 × 345 mm, včetně čtvercových trubek do 150 × 200 mm.
Standardem je plně uzavřený ochranný kryt, nouzové zastavení a ochrana proti přetížení. Vyhrazený systém odsávání třísek a vysávání zachytí přibližně 70 % nečistot a patentovaná otočná zvedací podpěra zabraňuje prohýbání profilu v polovině rozpětí. Data lze importovat přes LAN, USB, Bluetooth nebo manuální vstup a rozhraní řídicího systému s běžným optimalizačním softwarem. Zabudována je také tiskárna štítků a funkce prevence chyb – která blokuje řezání, když profil spadne mimo toleranci. Stroj běží na třífázové napájení 380 V a vyžaduje tlak vzduchu 0,6–0,8 MPa.
Platí certifikace CE a jsou akceptovány vlastní konfigurace OEM. Lebulang Machine dodává pilu přímo z výroby s designem, který je zaměřen na snadnou každodenní údržbu. Vzdálená instalace je poskytována bez dalších nákladů.
Dvojitá pokosová pila 45 a 90 stupňů na hliník a PVC vlastnosti oken:
- A. řezání průmyslových hliníkových profilů, PVC profilů, hliníkových dveří a oken, fasádních materiálů.
- b. Provoz bez kvalifikovaných pracovníků, řešení problémů s náborem továrny
- C. funkce tisku etiket,
- d. funkce prevence chyb: chyba profilu mimo rozsah bez řezání.
- E. Vysoce přesný integrovaný odlévací pracovní stůl, integrovaný motor přímo připojený k vřetenu,
- F. vzduchokapalinový tlumicí válec, hlavy T1, T2 jsou umístěny na integrované vodicí liště.
- G. Podporuje více režimů importu dat: Internet, LAN, U disk, Bluetooth, ruční vstup atd.
- h. Dokáže realizovat na trhu společné optimalizační software data docking.
- i. Funkce ochrany životního prostředí, jedinečné odstraňování třísek, design vysávání, míra vysávání 70%, čisté místo, snížení frekvence čištění, zlepšení efektivity práce.
- j. Je vybavena patentovanou otočnou zvedací konzolou, aby se zabránilo chybě řezání způsobené středním poklesem, a vybavena pohyblivou profilovou konzolou.

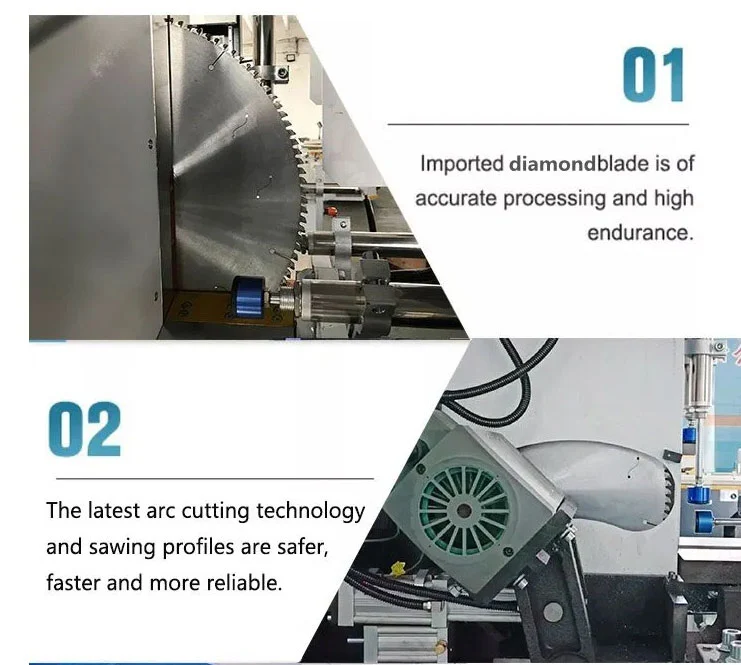

- k. Nejnovější technologie obloukového řezání, řezná část je bezpečnější, rychlejší a spolehlivější.
Dvojitá pokosová pila 45 a 90 stupňů na hliníková a PVC okna
✅ Přesné řezání ve dvou úhlech
- • Automaticky nastavitelné úhly:45° / 90°(volitelně střední úhly)
- • přesnost polohování ±0,1 mm; čisté, těsné pokosové spoje pro rámy
✅ Kompatibilita s více materiály
- • Řezyhliník, PVC, UPVC, tepelný most, měďprofily
- • Optimalizováno pro okna, dveře, fasády a architektonické výlisky
✅ Dvojitá hlava s vysokou účinností
- • Dvě synchronizované hlavy; současné řezání na obou koncích
- • Servopohon pravé hlavy pro rychlé a přesné nastavení délky
- • 2--3× rychlejší než jednohlavé pily; ideální pro hromadnou výrobu
✅ Možnosti CNC / digitálního ovládání
- • Digitální displej: rychlé odečítání délky, jednoduchá obsluha
- • Upgrade CNC: 10″ dotyková obrazovka, úložiště programu, import/export USB
✅ Odolná a stabilní konstrukce
- • Robustní svařovaný ocelový rám + litinová základna; minimální vibrace
- • Prémiové komponenty: lineární kolejnice HIWIN, elektroinstalace Schneider, břity s tvrdokovem
✅ Bezpečné a uživatelsky přívětivé
- • Plně uzavřené bezpečnostní kryty, nouzové zastavení, ochrana proti přetížení
- • Automatické zatažení čepele; pneumatické upínání pro bezpečné držení profilu
✅ CE certifikované a spolehlivé
- • v souladu s bezpečnostními normami EU; 24/7 nepřetržitý provoz
- • Záruka 12--24 měsíců; dlouhodobé dodávky náhradních dílů
Technická specifikace
| Napájení | 380V 50Hz |
| Motor pilové hlavy | 2× 3KW/3000ot/min |
| Pracovní tlak | 0,6~ 0,8MPa |
| Spotřeba vzduchu | 60 l/min |
| Délka řezu | Max5000mm min 280mm (funkce krátkého řezání je nejkratší 200mm) |
| Šířka řezu | Max 150 mm |
| Max. Sklon řezání | 45°150×170mm 90°150×345mm |
| Max. řezání čtvercových trubek | 150×200 mm |
| Úhel řezu | 45 stupňů 90 stupňů |
| Rychlost krmení | trvale životaschopný 0-4m/min |
| Specifikace pilového kotouče | ø500 × ø30 × 4,4× Z120 |
| dimenze | 6550×1300×1800 mm |
| hmotnost | 2000 kg |
| Přesnost opakované pevné délky | ≤ 0,1 mm |
| Povolení úhlu řezu sekce | ± 3' |
| Rovinnost řezného profilu | ≤ 0,02 m |
| Drsnost profilu řezu | Ra12,5μm |
Klíčové komponenty
- Pilové listy: Importované břity s tvrdokovem pro hladké řezy bez otřepů

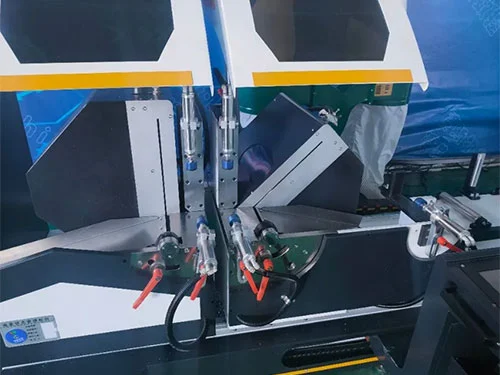

- Pneumatické svorky: Horizontální/vertikální svorky pro pevné uchycení profilu
- Lineární kolejnice: Taiwanské přesné kolejnice HIWIN pro hladký pohyb
- Ovládací panel: Intuitivní digitální displej nebo 10″ CNC dotyková obrazovka
- Bezpečnostní systém: Ochranné kryty vyhovující CE, nouzové zastavení, ochrana proti přetížení
Poprodejní servis
- Záruka: 1 rok (bezplatné díly a technická podpora)
- Instalace: Inženýři k dispozici pro instalaci a školení v zahraničí
- Náhradní díly: Dlouhodobá dodávka za výrobní náklady
- Podpora: 24/7 online technická podpora (videohovor, vzdálená diagnostika)
