800mm CNC frézka na stěny záclon

Shandong Lebulang Precision Machinery Co., Ltd., působící pod značkou Lebulang Machine, vyrábí zařízení na zpracování hliníku ve své továrně Jinan v Číně od roku 1996. Tato 3osá servo CNC koncová fréza zpracovává hliníkové profily stěn a fasád, dveřní a okenní rámy a architektonické výlisky. Vyznačuje se pojezdem v ose X 800 mm, automatickým otáčením vřetena od 0° do 90°, robustní litinovou základnou a víceprofilovým upínáním pro sériovou výrobu. Průmyslový CNC systém SYNTEC s uživatelsky přívětivým rozhraním HMI podporuje import USB CAD a předem nahrané knihovny profilů pro rychlé nastavení.

• 800 mm zdvih v ose X:The800mm CNC frézka na stěny záclonposkytuje 800 mm pracovní délky podél osy X a pojme velké obvodové pláště a fasádní profily v jediném nastavení.
• 3osé CNC servo řízení:Osy X, Y a Z jsou poháněny servomotory spojenými s přesnými kuličkovými šrouby. Přesnost polohování je specifikována na ±0,02 mm, což podporuje konzistentní rozměry čepu a drážky napříč výrobními šaržemi.
• Odolná litinová základna:Lože stroje je litinové, určené k tlumení vibrací a udržení stability při vysokorychlostním frézování. To přispívá k hladkým čelním plochám bez otřepů a delší životnosti nástroje.
• Automatické otáčení vřetena 0° až 90°:Frézovací vřeteno se může otáčet od 0° (horizontálně) do 90° (vertikálně) pod programovým řízením. Horizontální a vertikální konce profilu lze obrábět na jedno upnutí bez ručního přemisťování obrobku nebo nástroje.
• Víceprofilové upínání:Upínací přípravek může zajistit 3 až 5 profilů současně, což umožňuje dávkové zpracování identických operací čelního frézování v jediném cyklu.
• Průmyslový CNC systém SYNTEC:Řídicí jednotka obsahuje barevné HMI, USB port pro import souborů CAD a předem nahrané knihovny profilů s běžnými geometriemi čepů a zářezů. Operátoři vyberou program, načtou profily a spustí cyklus bez zápisu G-kódu.

800mm CNC frézka na stěny záclon

Jak to funguje

The800mm CNC frézka na stěny záclonpracuje s operátorem vkládáním až pěti hliníkových profilů do pneumatického upínacího přípravku. Po výběru programu obrábění z řídicího systému SYNTEC – buď z předem načtené knihovny nebo souboru importovaného z CAD – se cyklus spustí. Osy X, Y a Z řízené servomotory umístí frézu na první konec profilu. Vřeteno se může automaticky otáčet mezi 0° a 90° pro obrábění vodorovných i svislých ploch, aniž by došlo k uvolnění obrobků. Tvrdokovová fréza Φ350 mm běžící rychlostí 2 800 ot./min odebírá materiál a vytváří čepy, zářezy a drážky. Maximální hloubka čepu je 100 mm a maximální průřez profilu je 330 mm široký a 180 mm vysoký. Po dokončení naprogramované sekvence na jednom konci se osy přemístí na další obrobek. Jakmile jsou všechny profily v dávce hotové, svěrky se uvolní a obsluha odstraní obrobené díly.

Klíčové komponenty

• Litinové lože stroje:Poskytuje pevný základ tlumící vibrace pro lineární vodicí kolejnice a pohyblivé osy. Hmota odlitku pomáhá udržovat stabilitu řezu při těžkých frézovacích průchodech.
• Servomotory a kuličkové šrouby (X/Y/Z):Střídavé servopohony s přesně broušenými kuličkovými šrouby poskytují přesnost polohování ±0,02 mm v 800 mm pojezdu v ose X, šířce 330 mm a výšce 180 mm.

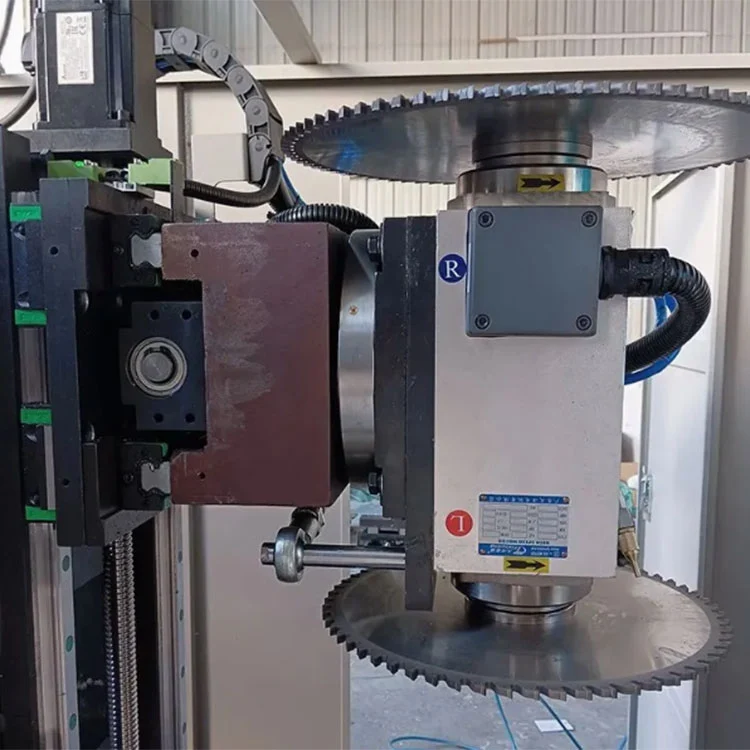

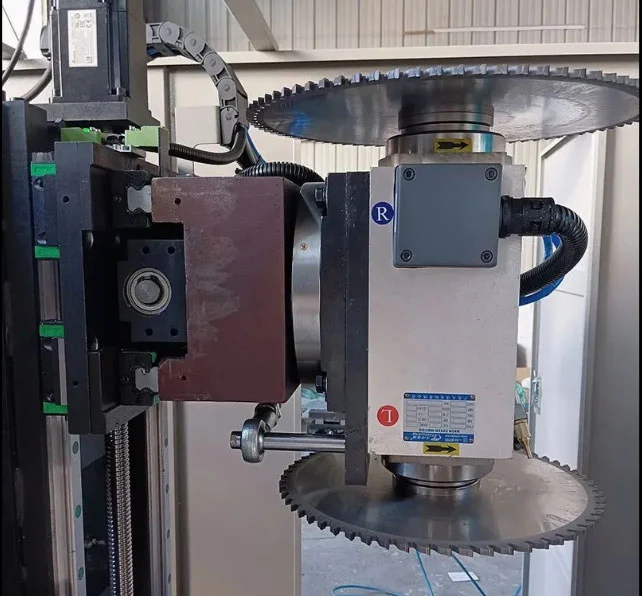

• Sestava otočného vřetena:3 kW motor pohání frézu Φ350 mm rychlostí 2800 ot./min. Pouzdro vřetena se otáčí od 0° do 90° pod servořízením pro automatické přepínání mezi horizontálním a vertikálním čelním frézováním.

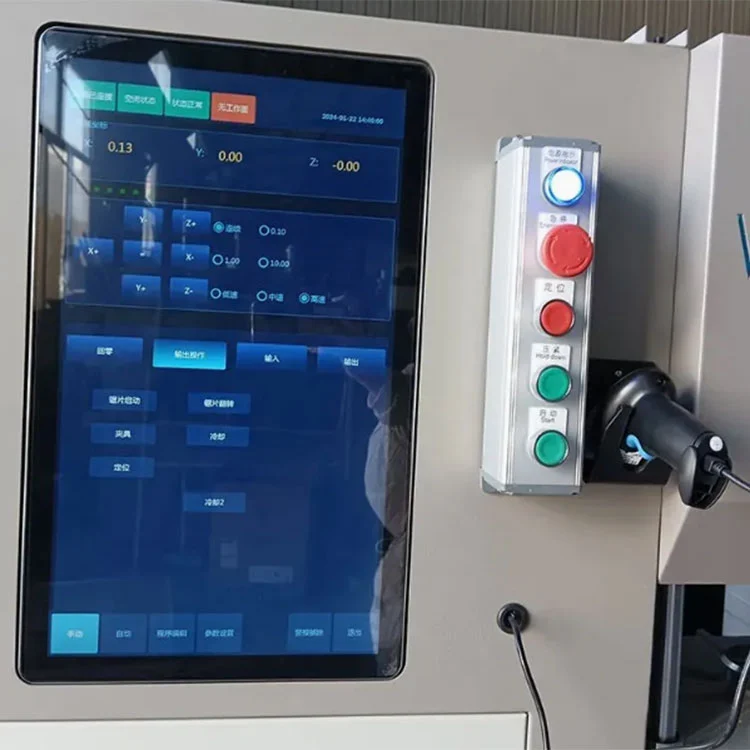

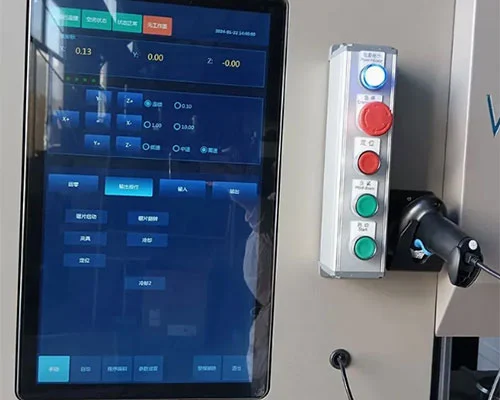

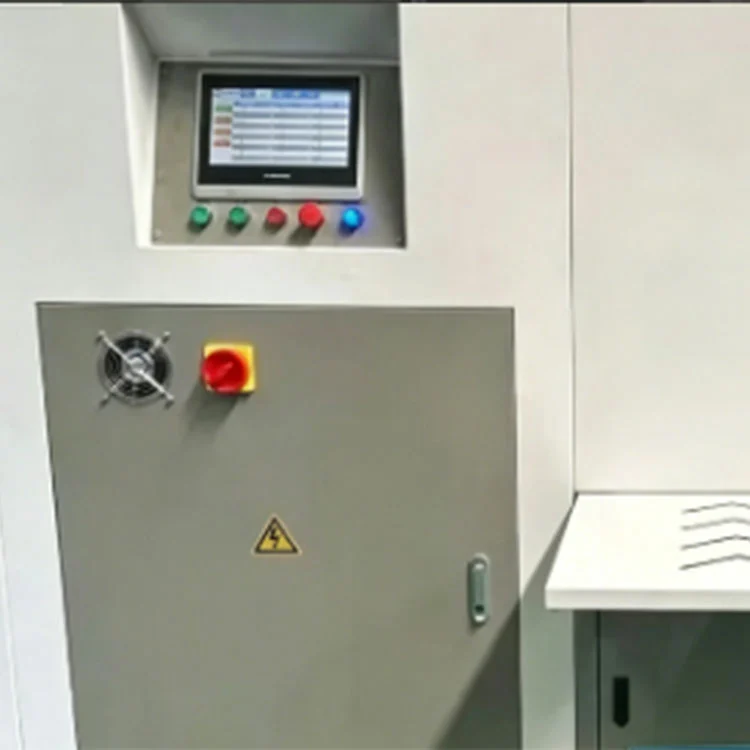

• SYNTEC CNC ovladač:Průmyslový CNC systém s barevnou dotykovou obrazovkou HMI. Ukládá knihovny profilů, importuje CAD výkresy přes USB a spravuje pohyb os, rotaci vřetena a upínací sekvence.

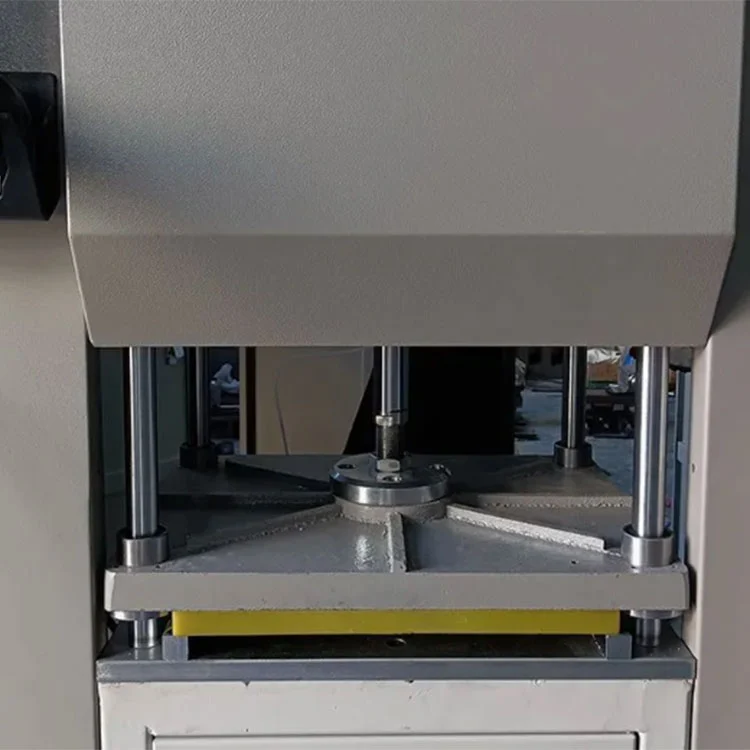

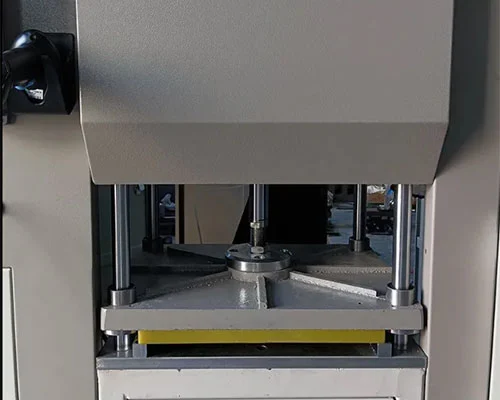

• Pneumatická víceprofilová svorka:Pojme 3 až 5 profilů současně. Upínací síla je regulována přívodem tlaku vzduchu nastaveným na 0,5 až 0,8 MPa. Vložky čelistí lze měnit pro různé průřezy profilů.
• Bezpečnostní kryt:Kryty zakrývají zónu frézování během provozu. Obvod nouzového zastavení při aktivaci zastaví všechny osy a otáčení vřetena.

Aplikace

The800mm CNC frézka na stěny záclonse používá pro:

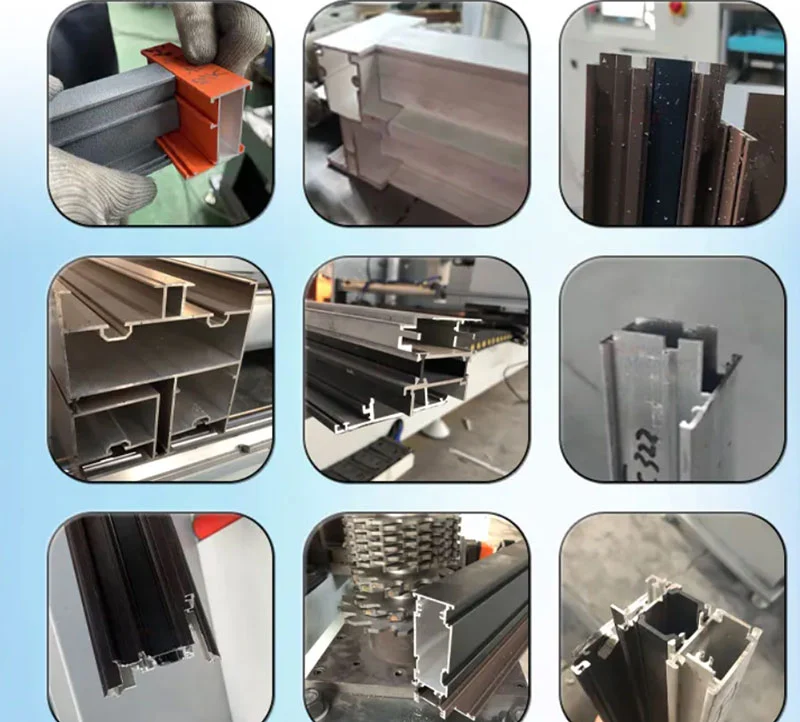

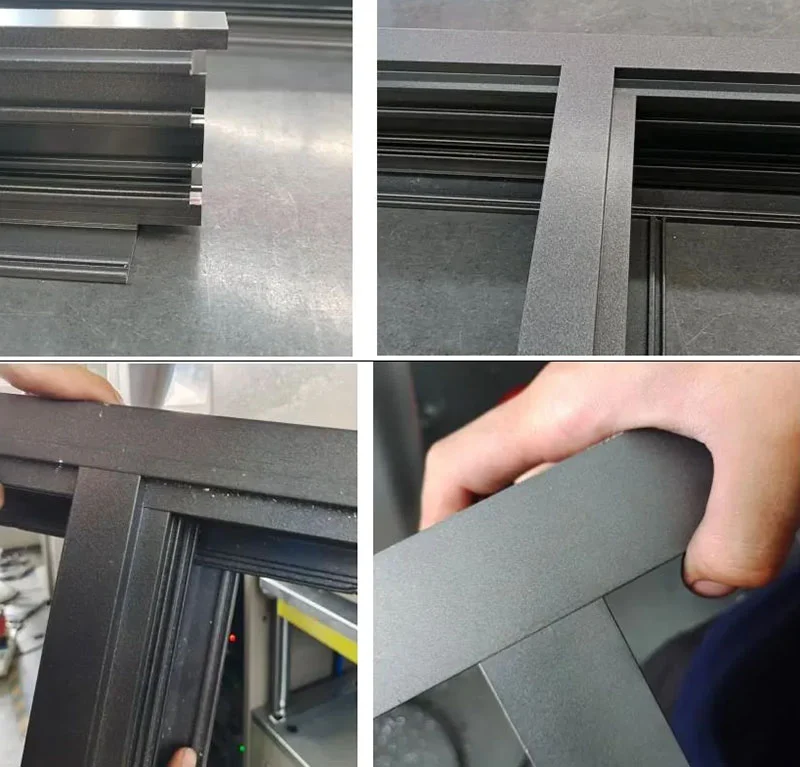

• Frézování hliníkových předstěn a fasádních profilů.
• Zpracování sloupků a čepů zárubní dveří a oken.
• Architektonické vyřezávání hliníkových profilů a řezání drážek.

Balení a doprava

1. Plné zabalení stroje do fólie na ochranu před vlhkostí.
2. Antikolizní polstrování hran ve všech rozích a vyčnívajících částech.
3. Překližková přepravka a paleta bez fumigace s ocelovou páskou pro bezpečnou přepravu.

Výrobce a záruka

• Zavedený výrobce:Shandong Lebulang Precision Machinery Co., Ltd. vyrábí zařízení na zpracování hliníku a PVC ve svém závodě Jinan v Číně od roku 1996.800mm CNC frézka na stěny záclonje dodáván přímo z výroby s certifikací CE a ISO 9001.
• Záruka a podpora:Jednoletá záruka se vztahuje na hlavní konstrukci proti výrobním vadám. Vzdálená technická podpora, provozní videa a anglický manuál jsou poskytovány bez dalších nákladů.
• náhradní díly:Běžně vyměňované položky, jako jsou frézy, upínací čelisti a těsnění, jsou skladem a lze je odesílat běžnými nákladními zásilkami.
• Přizpůsobení:Konfigurace OEM a ODM jsou přijímány. Specifikace napětí, pojezdu osy X a vřetena lze přizpůsobit požadavkům zákazníka.

FAQ

Q1: Jaké profily dokáže tento stroj zpracovat?

A: Je určen pro hliníkové profily závěsných stěn, fasádní výlisky a sekce rámů dveří a oken. Maximální zpracovávaný průřez je 330 mm široký a 180 mm vysoký, s hloubkou čepu až 100 mm.

Q2: Jak funguje automatické otáčení vřetena?

A: Vřeteno se otáčí od 0° (horizontálně) do 90° (vertikálně) pod servořízením. To umožňuje stroji frézovat jak horizontální, tak vertikální konce profilu při jednom upnutí, aniž by obsluha musela přemisťovat obrobek nebo ručně měnit nástroj.

Q3: Kolik profilů lze obrábět najednou?

A: Pneumatický upínací přípravek může držet 3 až 5 profilů současně, v závislosti na průřezu profilu. Všechny upnuté profily jsou obráběny ve stejném cyklu.

Q4: Je programování obtížné?

Odpověď: Kontrolér SYNTEC obsahuje předem nahrané knihovny profilů se společnými geometriemi čepů a zářezů. Soubory CAD lze také importovat přes USB. Obsluha zvolí program na dotykové obrazovce a spustí cyklus. K dispozici je anglický manuál a provozní video.

Q5: Lze napájecí zdroj přizpůsobit pro různé země?

A: Ano. Standardní konfigurace využívá třífázové napájení 380V/50Hz. Jiná napětí a frekvence mohou být specifikovány v době objednávky, aby odpovídaly místním elektrickým normám.
