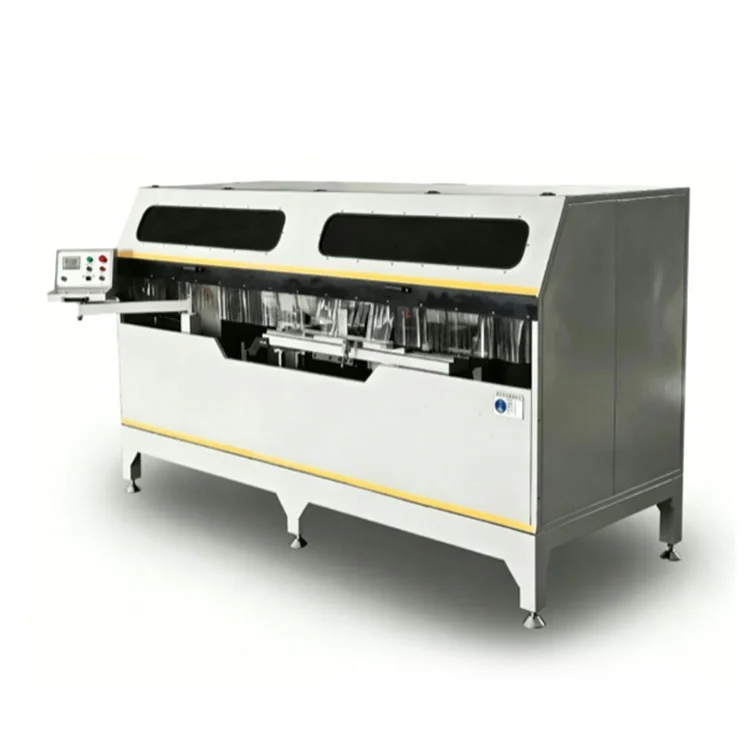

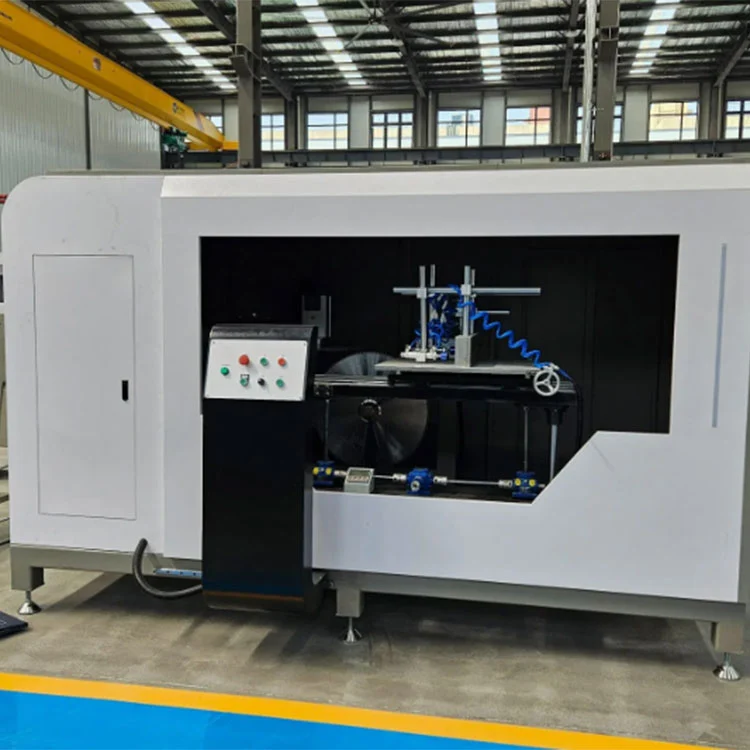

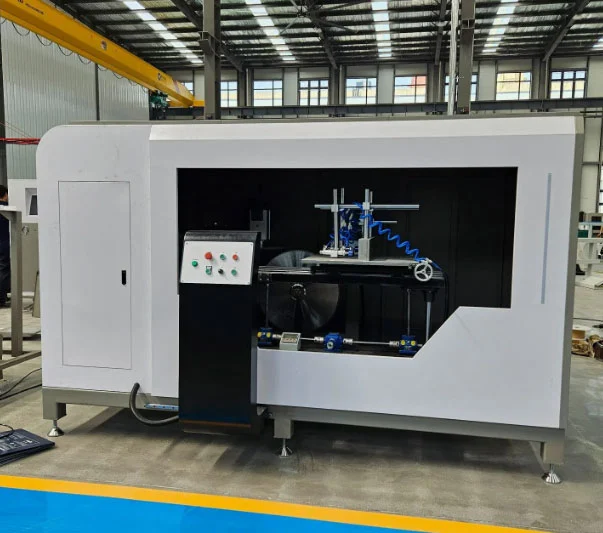

Heavy Duty Závěsová nástěnná zářezová pila

Tato dvoukotoučová CNC vyřezávací pila je určena pro řezání zářezů, drážek a složených úhlů v hliníkových profilech závěsových stěn, sloupků, příčníků a architektonických výlisků. Dva motory o výkonu 2,2 kW pohánějí pár pilových kotoučů z tvrdokovu Φ550 mm rychlostí 2800 ot./min, přičemž každý kotouč se otáčí o ±45° pod digitálním ovládáním. Hydropneumatický podávací systém posouvá sadu nožů nastavitelnou rychlostí 0–3 m/min a pneumatické upínače zajišťují obrobek z vertikálního a horizontálního směru. Svařovaný ocelový a litinový rám je podroben působení vibračního stárnutí, aby byla zachována stabilita při nepřetržitém řezném zatížení.

Heavy Duty Závěsová nástěnná zářezová pila

Vlastnosti

Rám stroje

TheHeavy Duty Závěsová nástěnná zářezová pilaje konstruován se silnostěnnou svařovanou ocelovou konstrukcí a litinovým nosníkem. Sestava je před obráběním podrobena vibračnímu stárnutí, což je proces určený ke zmírnění vnitřního napětí a snížení pravděpodobnosti deformace v průběhu času. Výsledná stabilita při řezném zatížení pomáhá udržovat konzistentní geometrii zářezu během prodloužených výrobních sérií.

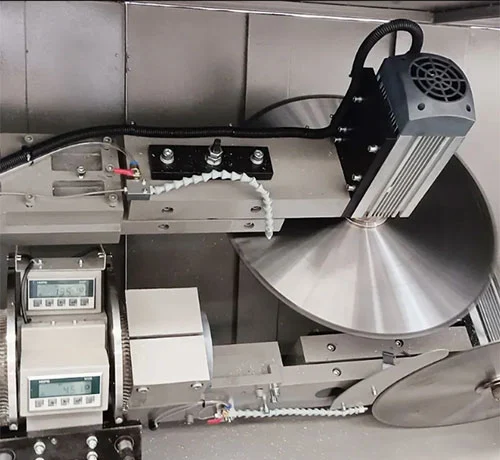

Dvojité pilové listy

Řezání zajišťují dva kotouče s tvrdokovem o průměru 550 mm, každý poháněný motorem o výkonu 2,2 kW při 2800 ot./min. Oba kotouče lze nastavit na výkyv ±45°, což umožňuje vrubování a složené úhlové řezy na profilech obvodových stěn bez výměny nástrojů. Průměr kotouče a geometrie zubů jsou zvoleny pro řezání hliníku s cílem dosáhnout povrchu bez otřepů, který obvykle nevyžaduje sekundární leštění.

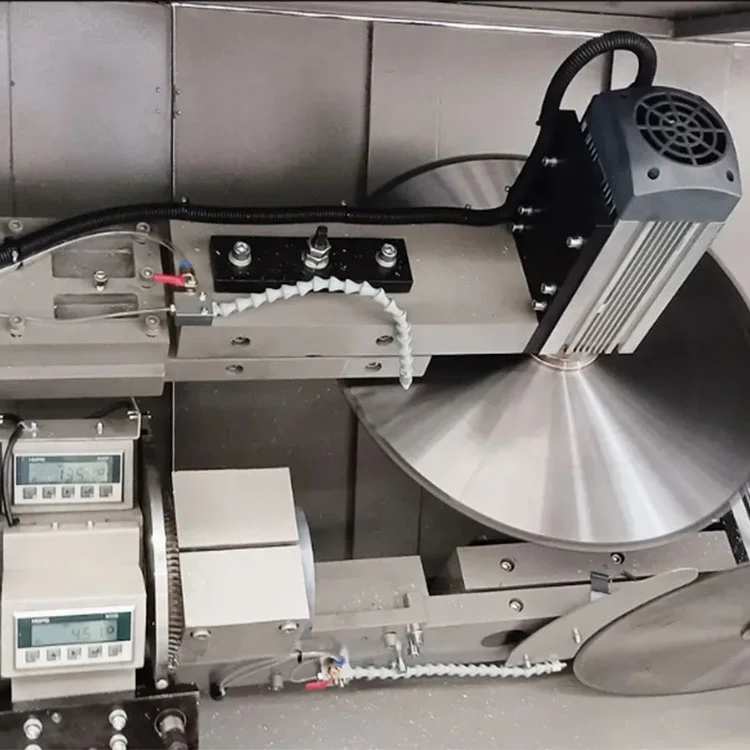

Ovládání digitálního displeje

Digitální zobrazení na magnetické stupnici ukazuje úhel řezu a výšku pracovního stolu v reálném čase. Přesnost polohování je specifikována na ±0,1 mm. Operátor nastaví požadovaný úhel pomocí digitálního displeje a podle toho se upraví pozice lopatek, což poskytuje referenci pro opakovatelná nastavení napříč výrobními dávkami.

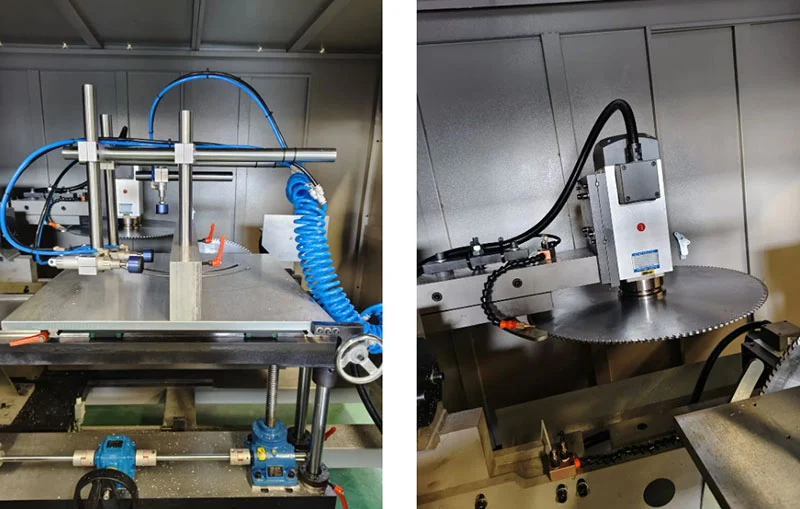

Pneumatické upínání

Vertikální a horizontální pneumatické přípravky, dodávané s tlakem vzduchu 0,5–0,8 MPa, drží hliníkový profil během cyklu řezání. Upínací síla je rozdělena tak, aby zajistila obrobek bez označení povrchu. Upínání a uvolňování se řídí cyklem stroje.

Hydro-pneumatické krmení

Posuv listu využívá hydropneumatický systém s nastavitelným rozsahem rychlosti 0–3 m/min. Řízená rychlost posuvu pomáhá předcházet deformaci profilu a váznutí kotouče, zejména při řezání tlustších nebo větších profilů fasádních stěn.

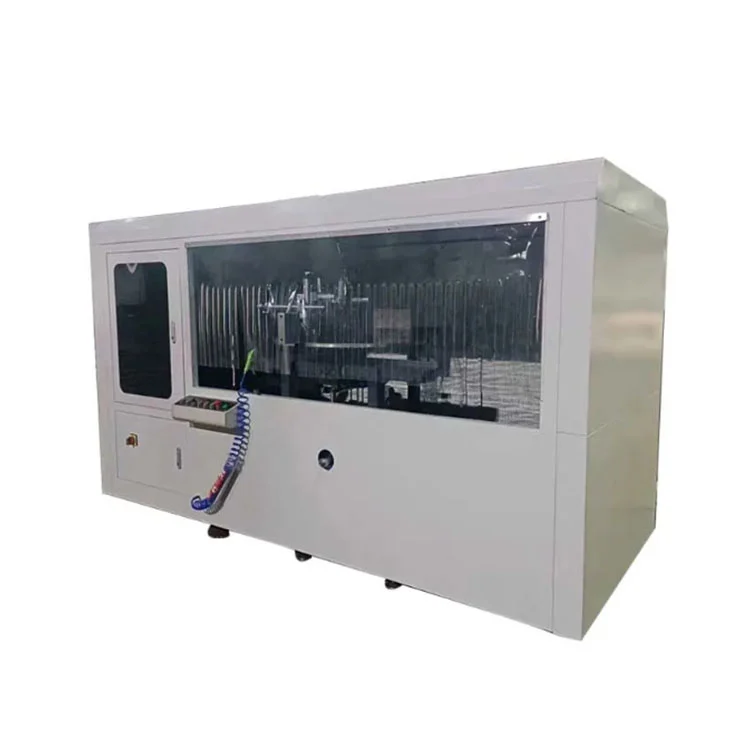

Bezpečnost a ochrana životního prostředí

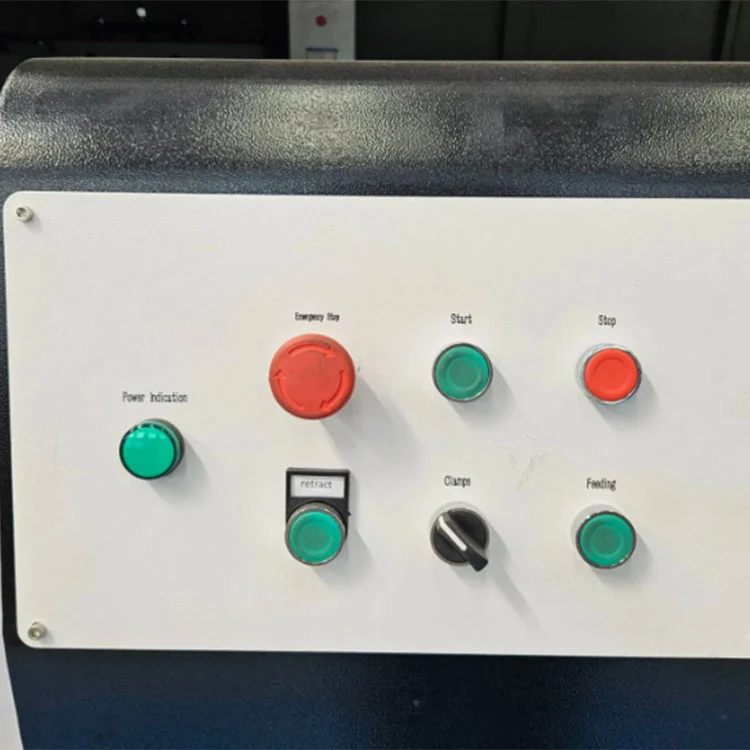

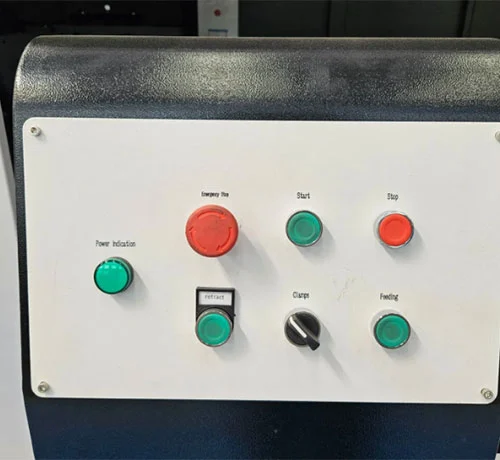

Zónu řezání obklopuje celoplošný bezpečnostní kryt s průhlednými panely. Součástí je tlačítko nouzového zastavení, ochrana proti přetížení a protikolizní senzory. Vestavěný mlhový chladicí systém snižuje řezné teplo a prach, udržuje bezprostřední pracovní plochu čistší a splňuje standardní požadavky na bezpečnost v dílně.

Jak to funguje

1. Obsluha položí hliníkový profil na pracovní stůl a aktivuje pneumatické upínače, které upevní obrobek z vertikálního i horizontálního směru.
2. Požadovaný úhel řezu se nastavuje pomocí digitálního displeje s magnetickou stupnicí a podle toho se umístí dvojité pilové kotouče v rozsahu ±45°.
3. Hydropneumatický posuvový systém posouvá rotující nože do profilu řízenou rychlostí (0–3 m/min), přičemž řezá zářezy, drážky nebo složené úhly v jediném průchodu.
4. CNC systém podporuje import grafiky CAD a grafické programování, což operátorům umožňuje definovat vzory zářezů, pozice otvorů a rozměry drážek přímo z návrhových souborů.
5. Konfigurace tříosého plného servomotoru (osy X, Y, Z poháněné hřebenem a pastorkem a kuličkovými šrouby) umožňuje skutečné tříosé spojení pro vrtání, frézování drážek, kulatých otvorů, otvorů speciálního tvaru, klíčových otvorů a zahloubení v jednom upnutí.
6. Volitelný třístranný překlápěcí pracovní stůl umožňuje obrábění profilu na třech plochách bez přemísťování, což zlepšuje efektivitu zpracování u složitých hliníkových výlisků.
7. Po dokončení řezacího cyklu se čepele zasunou, svěrky se uvolní a obrobený profil se odstraní.

Výrobce a záruka

Shandong Lebulang Precision Machinery Co., Ltd., působící jako Lebulang Machine, vyrábí zařízení na zpracování hliníku ve své továrně v Jinanu v Číně od roku 1996.Heavy Duty Závěsová nástěnná zářezová pilaje dodáván přímo z výroby s certifikací CE a ISO. Na hlavní konstrukci se vztahuje záruka 12 měsíců. Součástí je vzdálená technická podpora, videa s provozním školením a anglický manuál. Za příplatek lze zajistit školení na místě a uvedení do provozu. Náhradní díly, jako jsou pilové kotouče, pneumatická těsnění a vodicí součásti, jsou skladem pro expedici.

FAQ

Q1: Jaká je maximální velikost profilu, kterou tento stroj dokáže zpracovat?

A: Standardní model zvládá profily do 300×250 mm s maximální hloubkou řezu 175 mm. Vlastní konfigurace pro větší sekce až do 350×300 mm jsou k dispozici na vyžádání.

Q2: Může řezat jiné úhly než ±45°?

A: Standardní model podporuje řezání libovolného úhlu v rozsahu ±45° na obě strany. Volitelná verze CNC rozšiřuje rozsah na ±90° pro složitější geometrie profilu.

Q3: Jaká je přesnost zpracování?

Odpověď: Přesnost polohování je specifikována na ±0,1 mm, s přesností opakovaného polohování ±0,05 mm za stálých provozních podmínek.

Q4: Poskytujete poprodejní servis a školení?

Odpověď: Poskytujeme bezplatné online provozní školení a vzdálenou technickou podporu. Školení na místě a instalaci lze zajistit samostatně. Platí 12měsíční záruka s doživotní technickou podporou.

Q5: Je stroj vhodný pro hromadnou výrobu?

Odpověď: Synchronní řezání, pneumatické upínání a systém řízeného posuvu se dvěma čepelemi jsou navrženy pro nepřetržitou výrobu v zařízeních na výrobu fasád. Měsíční výrobní kapacita z továrny je přibližně 50 sad.
