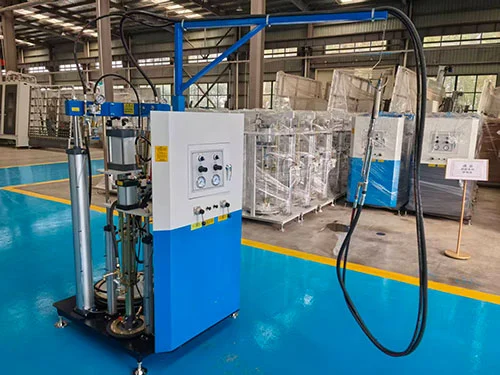

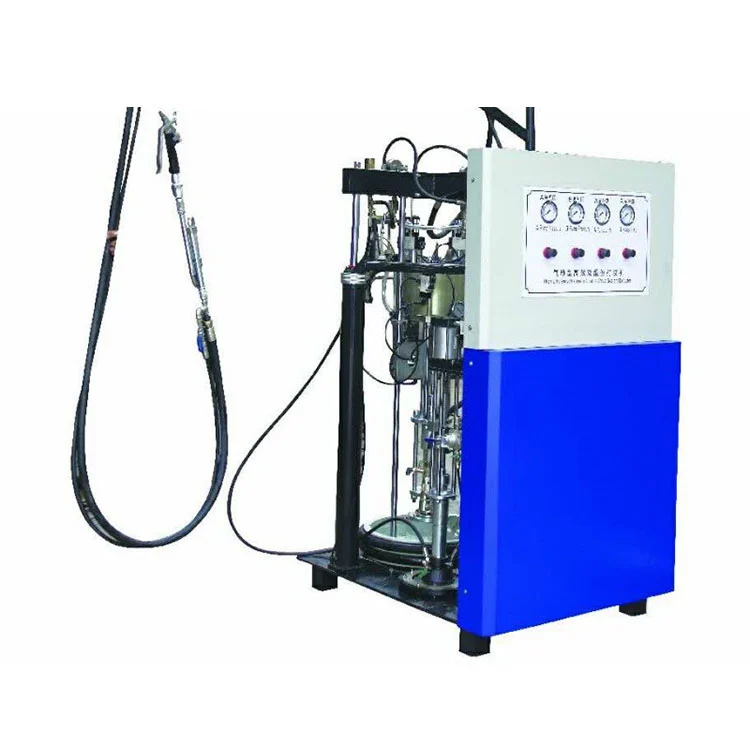

Dvousložkový aplikátor těsnění pro izolační skla

Klíčové vlastnosti

• Plně pneumatický provoz:TheDvousložkový aplikátor těsnění pro izolační sklaběží výhradně na stlačený vzduch. Není vyžadováno žádné elektrické připojení, což je praktické pro použití na staveništích, v dočasných dílnách nebo v místech, kde není k dispozici stabilní dodávka elektřiny.
• Dávkování a míchání:Hydraulické dávkovací čerpadlo, poháněné pneumatickými motory o průměru 250 mm pro složku A a 80 mm pro složku B, dodává dva proudy těsnicího prostředku v nastaveném poměru nastavitelném mezi 7:1 a 14:1. Statická míchací trubice pak spojuje materiály před dávkováním.
• Konstrukce ventilu a těsnění:Čerpadlo základního materiálu, čerpadlo vytvrzovacího činidla a porty ventilu dávkovacího čerpadla jsou vyrobeny ze speciální slitiny vybrané pro odolnost proti oděru tmelu a chemickému napadení. Výrobce uvádí nulovou netěsnost pod pracovním tlakem při správné údržbě.
• Dvojitá filtrace na lince tužidla:V hydraulickém okruhu tužidla jsou instalovány dvě filtrační jednotky. Odstraňují částice dříve, než se složka dostane do dávkovacího čerpadla, což přispívá ke konzistentní kvalitě směsi a snižuje možnost ucpání trysky.
• Přívod a spotřeba vzduchu:Stroj vyžaduje přívod stlačeného vzduchu mezi 0,5 a 0,8 MPa, s maximální spotřebou vzduchu 0,8 m³/min při plném zatížení. Součástí je standardní jednotka pro úpravu vzduchu s filtrem, regulátorem a maznicí.

Pracovní princip

TheDvousložkový aplikátor těsnění pro izolační sklapracuje na principu pneumatického pohonu čerpadla. Stlačený vzduch vstupuje do sekce vzduchového motoru, která pohání dvě nezávislá čerpadla s vratným pístem – jedno pro základní tmel (A) a jedno pro tužidlo (B). Každé čerpadlo čerpá materiál z příslušného 55galonového bubnu sací hadicí. Písty tlačí obě součásti v mechanicky propojeném poměru nastaveném relativními průměry motorů čerpadel A a B (250 mm a 80 mm). Po průchodu jednotlivými filtry se materiály dostávají k dávkovacímu čerpadlu, které udržuje nastavený poměr a přivádí je do statické směšovací trubice. Obsluha ovládá dávkovací pistoli a namíchaný tmel vytéká z trysky připravený k aplikaci na okraj izolačního skla. Pneumatický pohon pracuje pouze při stisknutí spouště dávkovací pistole, což znamená, že čerpadlo se zastaví, když se nepoužívá, bez jakéhokoli elektrického řídicího signálu.

Technické specifikace

Klíčové komponenty

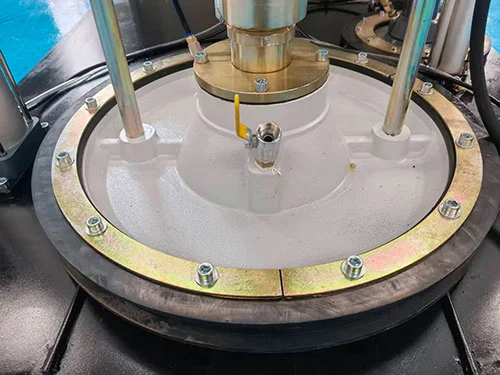

• Čerpadlo složky A (základní tmel):Pneumatický motor o průměru 250 mm pohání pístové čerpadlo, které nasává základní tmel z 55galonového bubnu. Tlakový poměr čerpadla je 50:1, což převádí tlak vzduchu 0,6 MPa na maximální vytlačovací tlak přibližně 30 MPa.
• Pumpa B-komponenty (tvrdidlo):Pneumatický motor o průměru 80 mm pohání menší objemové čerpadlo přizpůsobené objemu tužidla požadovanému nastaveným poměrem. Mechanické propojení mezi motory A a B fixuje rozsah proporcí od 7:1 do 14:1.
• Dávkovací čerpadlo a ventilový blok:Slitinová sedla ventilů a těsnění zvládají abrazivní povahu plněných těsnicích hmot. Ventilový blok je navržen tak, aby byl rozebrán pro čištění a výměnu těsnění během plánované údržby.
• Filtrační jednotky tužidla:Dva in-line filtry s vyměnitelnými prvky zachycují částice před dávkovacím čerpadlem. Velikost ok filtru lze vybrat na základě doporučení výrobce tmelu.
• Statická míchací trubice:Jednorázový nebo čistitelný statický mixér připojený k výstupu dávkovací pistole. Vnitřní spirálové prvky skládají dva proudy tmelu dohromady, když je materiál vytlačován, čímž je proces míchání dokončen těsně před aplikací.
• Dávkovací pistole:Pneumatická pistole s ergonomickou rukojetí. Stisknutím spouště se aktivuje cyklus pumpy; jeho uvolněním se zastaví tok materiálu. Bezpečnostní zámek zabraňuje náhodnému vybití.

Aplikace

TentoDvousložkový aplikátor těsnění pro izolační sklase používá ve výrobnách izolačních skel pro těsnění hran dvojskel a trojskel. Nanáší dvousložkové tmely na bázi polysulfidu nebo polyuretanu na obvod distančních vložek sestavených rámů IGU. Pneumatický design také podporuje zasklívání na místě pro instalace fasádních stěn a strukturálního skla, kde může být napájení nespolehlivé. Mezi typické uživatele patří výrobci izolačních skel, závody na zpracování skla sloužící průmyslu oken a dveří a dodavatelé fasádních instalací vyžadující mobilní zařízení pro aplikaci tmelů.

FAQ

Q1: Vyžaduje tento stroj elektrickou energii?

Odpověď: Není potřeba žádné elektrické připojení. Stroj pracuje výhradně na stlačený vzduch, což umožňuje jeho použití na stavbách, v mobilních dílnách nebo ve výrobních prostředích, kde je vedení elektrického vedení k lepicí stanici nepraktické.

Q2: Jak zajišťuje přesný poměr míchání?

A:Dvousložkový aplikátor těsnění pro izolační sklapoužívá mechanicky propojená čerpadla A a B s pevným poměrem průměrů. Dávkovací čerpadlo udržuje nastavený poměr přes ventilový blok a poměr může být operátorem upraven v rozsahu 7:1 až 14:1 podle specifikace výrobce tmelu.

Q3: Jaká údržba je nutná?

Odpověď: Dvě filtrační jednotky v okruhu vytvrzovacího prostředku by měly být zkontrolovány a filtrační prvky vyměněny podle plánu založeného na použití tmelu a úrovních znečištění. Těsnění ventilového bloku a čerpadla vyžadují pravidelnou kontrolu opotřebení, zvláště když se používají abrazivní těsnicí prostředky. Se strojem je dodáván návod k údržbě.

Q4: Dokáže zvládnout velkosériovou výrobu?

A: Ano. S výkonem 4 až 10 litrů za minutu a standardním 55galonovým bubnovým podáváním je stroj určen pro kontinuální výrobu na linkách izolačního skla. Systém podávání bubnu lze znovu naplnit bez zastavení výroby, pokud je použito pomocné dopravní čerpadlo bubnu.

Q5: Jaké je minimální množství objednávky a dodací lhůta?

Odpověď: Lze objednat jednu jednotku. Standardní stroje jsou obvykle expedovány do 15–30 pracovních dnů. Vlastní konfigurace, včetně specifických směšovacích poměrů nebo velikostí bubnů, mohou prodloužit dodací lhůtu.

Q6: Poskytujete poprodejní podporu?

Odpověď: Technická podpora je k dispozici vzdáleně, včetně video návodu pro instalaci a řešení problémů. Na hlavní pneumatické komponenty se vztahuje roční záruka. Náhradní díly, jako jsou těsnění, filtry a statické směšovací trubice, lze objednat a odeslat ze skladu.
