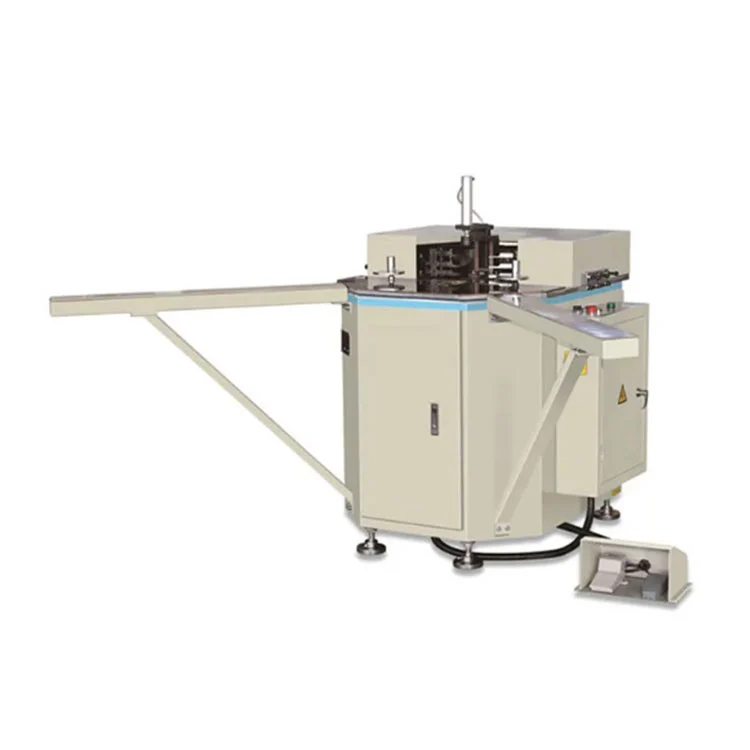

100 mm * 3500 mm Dvojhlavý rohový kombinační stroj na hliníková okna

Dvouhlavý rohový sdružovač hliníkových okenních dveří značky Lebulang 100mm*3500mm (také nazývaný dvouhlavý rohový lis) je poloautomatická hydraulická jednotka určená pro 90° rohové lisování hliníkových profilů při výrobě oken a dveří. Dokončuje dva rohy v jednom cyklu, podporuje šířku profilu až 100 mm a maximální délku rámu 3500 mm, ideální pro středně až velkou sériovou výrobu vysoce pevných hliníkových rámů. Naše továrna je v Číně.

Odeslat dotaz

Popis výrobku

Tato dvouhlavá hydraulická jednotka, navržená pro 90° rohové zalisování hliníkových okenních a dveřních rámů, dokončí dva rohy v jednom cyklu. Kapacita šířky profilu dosahuje 100 mm a maximální přizpůsobená délka rámu je 3500 mm. Minimální rozměr rámu je 450 × 450 mm, pokrývající standardní i středně velké sestavy.

Hydraulický systém dodává jmenovitý tlak mezi 15 a 18 MPa a vytváří konzistentní krimpovací sílu pro těsné rohové spoje bez mezer. Dvě hlavy pracují současně, což zkracuje dobu cyklu ve srovnání s alternativami s jednou hlavou. Pneumatické svorky se zapojují před začátkem krimpování, aplikují předpětí, které drží profil na místě a pomáhá předcházet deformaci během procesu spojování.

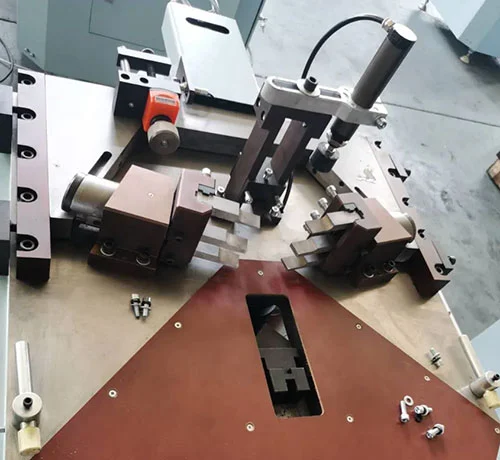

Nastavení polohy a nástroje jsou mechanické. Vnitřní a vnější polohovací bloky se posouvají vertikálně a krimpovací nože lze přemístit zepředu dozadu i zleva doprava. Tento rozsah pohybu umožňuje stroji přizpůsobit se různým průřezům profilů, aniž by pro každý tvar vyžadoval speciální nástroje. Lineární vedení nesou pohyblivé sestavy, zachovávají přesnost slučování rohů v rozmezí ±0,1 mm a chybu švu pod 0,15 mm.

Jednotka pracuje na třífázovém napájení 380V a odebírá výkon 1,5 kW. Nádrž na hydraulický olej o objemu 20 l podporuje krimpovací okruh a tlak pracovního vzduchu zůstává mezi 0,5 a 0,8 MPa. Typická použití zahrnují okenní rámy křídel, posuvné a tepelně dělené okenní rámy, montáž hliníkových dveřních panelů a 90° spojování sloupků nebo příček při výrobě obvodových stěn. Půdorys stroje měří 1200 × 1100 × 1300 mm.

Společnost Lebulang Machine, která vyrábí zařízení na zpracování hliníkových profilů ve své čínské továrně již téměř 30 let, dodává tento rohový kombinační stroj s certifikací CE. K dispozici jsou vlastní konfigurace OEM a zařízení je poskytováno přímo z výroby. Konstrukce je navržena pro přímou každodenní údržbu a bez příplatku je zahrnuto dálkové vedení instalace.

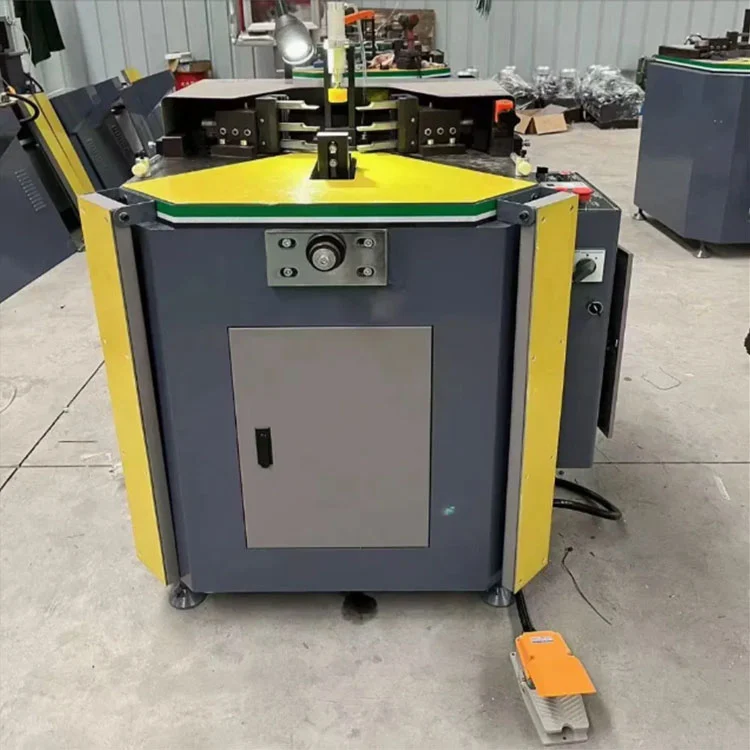

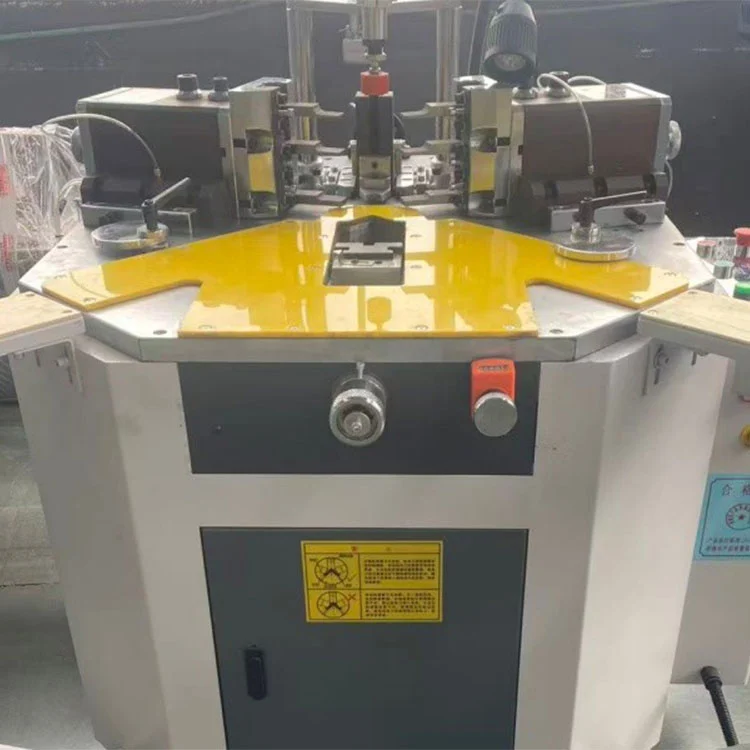

100 mm * 3500 mm Dvojhlavý rohový kombinační stroj na hliníková okna

Simultánní krimpování dvou hlavJednorázové dokončenídva 90° rohy; 2× účinnost oproti jednohlavým strojům, perfektní pro sériovou výrobu.
✅ Velká kapacita 100 mm × 3 500 mmMaximální šířka profilu100 mm, max. délka rámu3500 mm; min. velikost rámuRozměr 450×450 mm, pasuje na standardní i nadměrné hliníkové rámy.
✅ Vysoce výkonný hydraulický systémJmenovitý tlak15--18MPa, silná krimpovací síla zajišťuje pevné rohové spoje bez mezer.

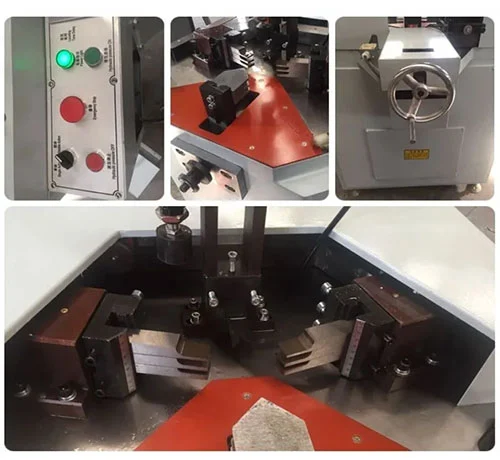

✅ Přesné nastavitelné polohováníVnitřní/vnější polohovací blokynastavitelné nahoru/dolů; krimpovací nožepřední/zadní, levá/pravá nastavitelnápro různé profily.
✅ Pneumatické upínání a předpětíAutomatické upnutí s předpětím zabraňuje deformaci profilu; zajišťuje přesné úhly 90° a těsné švy.
✅ Vysoce přesná lineární vedeníHladký, stabilní pohyb; roh kombinující přesnost±0,1 mm, konzistentní diagonální přesnost.

100mm3500mm Two Heads Aluminum Window Door Corner Combining Machine

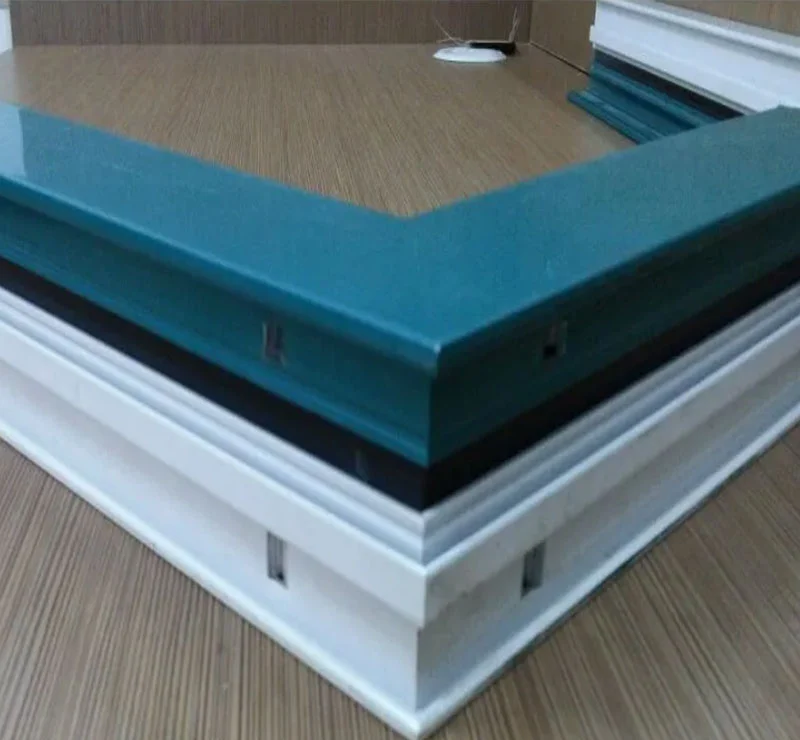

100 mm * 3500 mm dvouhlavý rohový kombinovač hliníkových okenních dveří, pracovní vzorky rohového kombinačního stroje okenního stroje pro hliníkové okenní dveře

Technické specifikace

Napětí	380V/50HZ
Moc	1,5 kW
Kapacita olejové nádrže	20L
Šířka profilu	90 mm
Jmenovitý tlak oleje	15 MPa
Tlak vzduchu	0,5-0,8Mpa
Chyba švu	<0,15 mm
Dimenze	1200x1100x1300 mm

Aplikační scénáře

Výroba hliníkových oken

Křídlové, posuvné a tepelně dělené rohové zalisování okenního rámu.

Výroba hliníkových dveří

Montáž vchodových, balkonových a protipožárních hliníkových zárubní.

Závěsové stěny a fasádní profily

Sloupek, příčka a vnější panel 90° rohová kombinace.

Střední a velké továrny

Nákladově efektivní pro hromadnou výrobu s vysokými nároky na výkon.

FAQ

Otázka: Může zařízení Zhonglin CNC splňovat různé potřeby (např. dveřní/okenní rámy a hliníkové profily závěsných stěn)?

A: Ano. Nabízíme inteligentní dveře/okna, hliníkové předstěny/průmyslové hliníkové vybavení a zakázková řešení. Pracovní stanice G20/G50 ovládá dveře/okno v plném rozsahu; Pila ZLSJ-HCNC řeže fasádní profily (45°-135°). Přizpůsobíme vybavení vašemu procesu.

Otázka: Máte obavy ze složitého provozu a potřebujete mnoho kvalifikovaných pracovníků po nákupu? Jaké je Jinanovo řešení?

Odpověď: Náš výrobce snižuje prahové hodnoty prostřednictvím designu a servisu. Zařízení má "bezproblémový provoz" (automatická identita dat, žádné složité programování). Poskytujeme bezplatné školení, instalační pokyny a vzdálený servis, abychom snížili závislost na kvalifikovaných dělnících.

Otázka: Jak je to s přesností a stabilitou zpracování vašeho zařízení (kritické pro kvalitu a efektivitu našeho produktu)?

A: Řídíme se "Přesností, spolehlivostí, profesionalitou". Hardware: 100+ špičkových strojů (např. obráběcí centra) a hlavní díly špičkových značek (HIWIN, Schnider); některá zařízení mají opakované polohování ±0,02 mm, řezání ±0,1 mm, přesnost frézování ±0,05 mm. Procesy: diamantové nástroje, servosystémy, licí struktury a automatické nastavení výkonu laseru. Všechny se vyhýbají přepracování, zajišťují stabilní kvalitu a zvyšují efektivitu.
