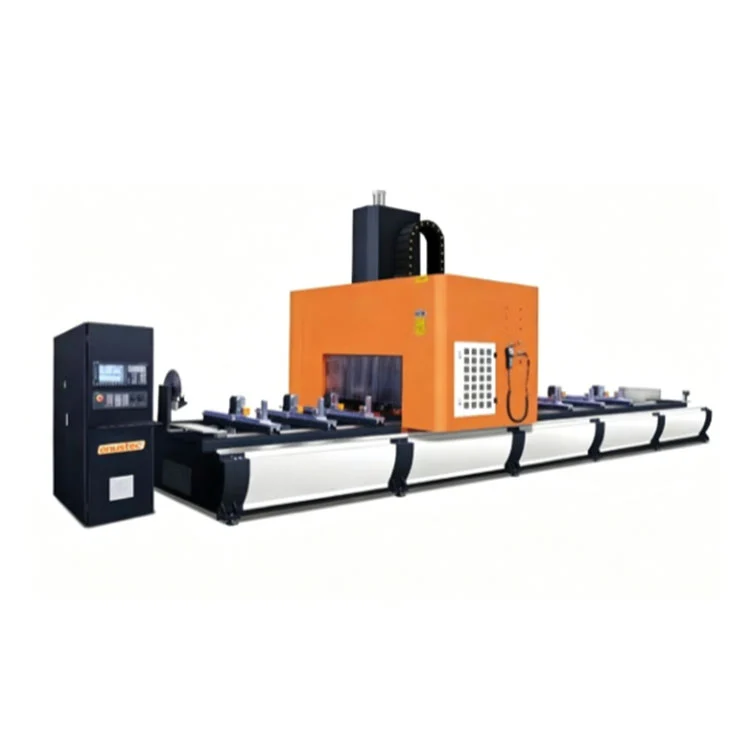

5osé portálové obráběcí centrum pro obvodové pláště

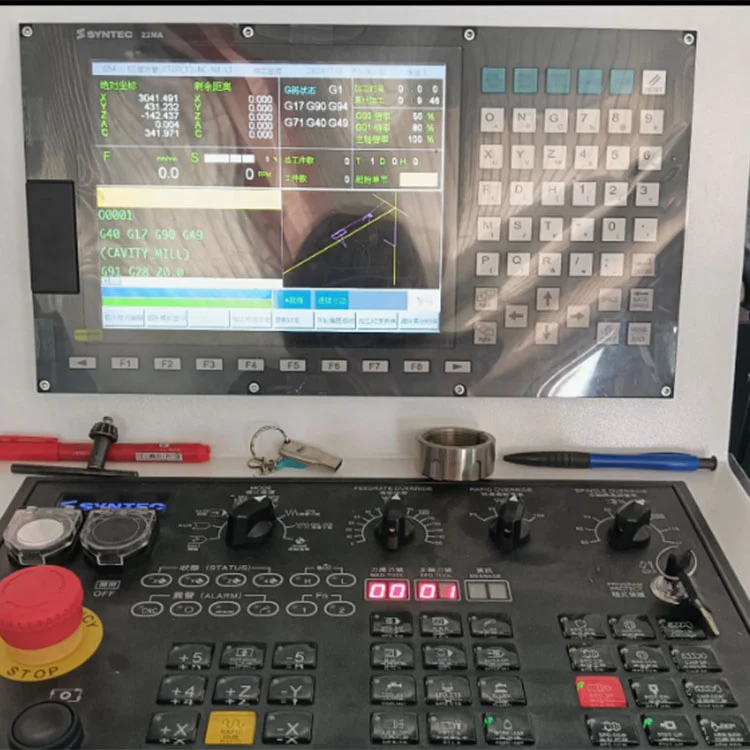

Vyrábí společnost Lebulang Machine ve své továrně Jinan v Číně – v provozu od roku 1996 –5osé portálové obráběcí centrum pro obvodové pláštěje držitelem certifikace CE a ISO 9001 a je dodáván přímo z výroby s podporou OEM/ODM. Toto pohyblivé portálové 5osé CNC centrum zpracovává dlouhé hliníkové profily opláštění při jediném upnutí a provádí frézování, vrtání, řezání a závitování na více plochách. Vysokorychlostní vřeteno HSD (12 kW nebo 15 kW, až 18 000 ot./min) a zásobník na 12 nástrojů plus vyhrazená stanice pilových kotoučů (max 400 mm) umožňují automatickou výměnu nástrojů. 5osé řízení Siemens 828D nebo OSAI poskytuje RTCP, kyvadlové obrábění a automatické měření nástrojů. Standardní zdvih osy X je 6500 mm, rozšiřitelný na 9400 mm.

Klíčové vlastnosti

• 5osé simultánní obrábění:Osy X, Y, Z, A a C spolupracují pod RTCP, aby byl hrot nástroje přesně na dráze. Jedno nastavení dosáhne pěti ploch a konce profilu, což eliminuje přefixování.
• Kapacita dlouhého profilu:Pojezd v ose X standardně až 6500 mm (volitelně 7000 mm nebo 9400 mm) zvládá výlisky opláštění po celé délce bez přemísťování.

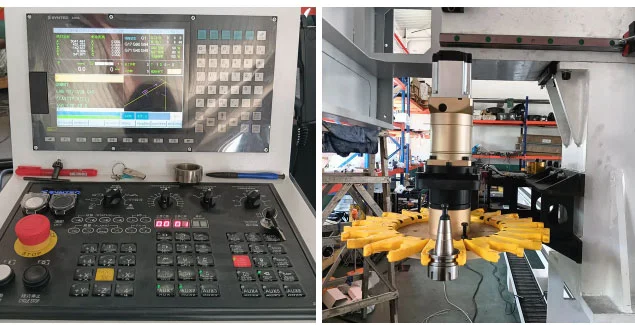

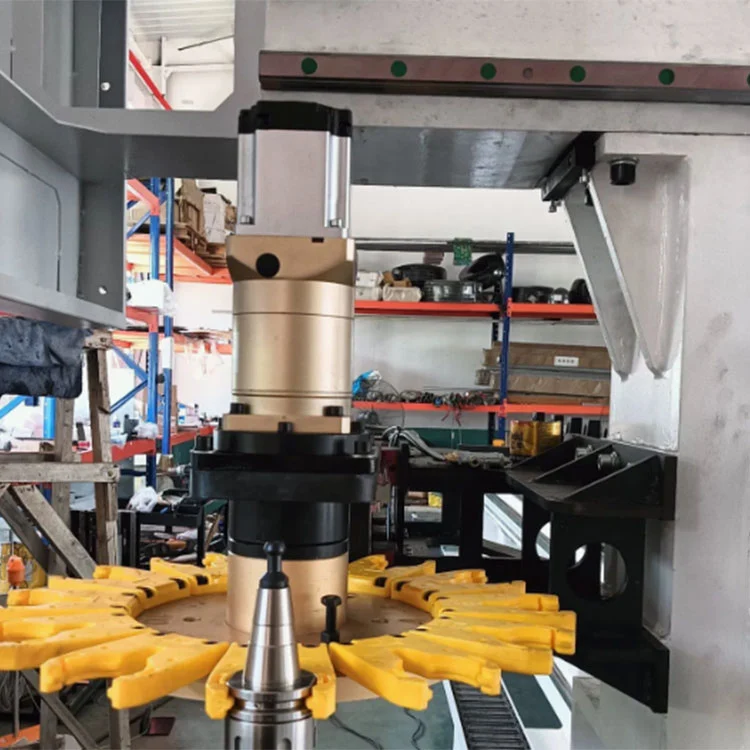

• Integrované řezání a frézování:Zásobník nástrojů s 12 pozicemi a přilehlá stanice pilového kotouče (Φ400 mm) automaticky přepíná mezi stopkovými frézami, vrtáky, závitníky a kotoučovou pilou pro řezání na délku a vrubování v rámci jednoho programu.
• HSD vřeteno:Vzduchem chlazený motor o výkonu 12 kW nebo 15 kW poskytuje otáčky od 0 do 18 000 ot./min., vhodný pro hliníkové slitiny a tenkostěnné ocelové profily.
• Přesnost a opakovatelnost:Lineární vedení a kuličkové šrouby poháněné servomotorem poskytují polohování ±0,01 mm a opakovatelnost ±0,005 mm, čímž splňují přísné tolerance spojů požadované u sjednocených obvodových stěn.
• Kyvadlový provoz:Řízení podporuje kyvadlový režim – obrábění jednoho obrobku, zatímco operátor vkládá další do samostatné zóny upínače, čímž se zkracuje doba nečinnosti.

Technické specifikace

Jak to funguje

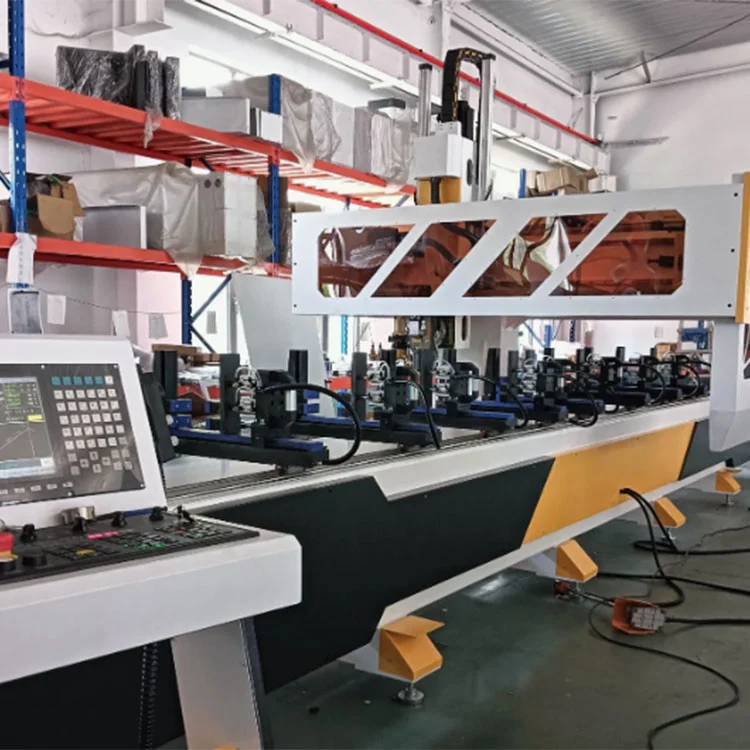

The5osé portálové obráběcí centrum pro obvodové pláštěpracuje s pohyblivým portálem nad pevným pracovním stolem. Obsluha položí hliníkový výlisek na stůl a aktivuje pneumatické nebo hydraulické upínání. Předem napsaný program v G-kódu se načte prostřednictvím ovládání Siemens nebo OSAI. Portál se pohybuje podél osy X do první obráběcí polohy a 5osá hlava přivádí vřeteno do požadovaného úhlu. RTCP automaticky kompenzuje odchylky délky nástroje během rotačních pohybů, takže hrot nástroje přesně sleduje naprogramovanou dráhu. Operace jako vrtání, frézování, řezání závitů a řezání se provádějí na více plochách bez uvolnění profilu. Když sekvence obrábění skončí v jedné zóně, portál se přesune do další nebo stroj přejde do kyvadlového režimu, což umožňuje operátorovi vyložit hotový díl a vložit nový, zatímco obrábění pokračuje na sousedním upínači. Třísky jsou odebírány integrovaným dopravníkem.

Hlavní rozsah aplikace

Typické aplikace pro5osé portálové obráběcí centrum pro obvodové pláštězahrnout:

1. Výškové budovy sjednocené hliníkové závěsové rámy
2. Extruze pro skleněné fasády se skrytým rámem a obnaženým rámem
3. Rohové spoje obvodových stěn a speciálně tvarované fasádní profily
4. Sluneční místnost, světlík a velké hliníkové okenní a dveřní profily
5. Bodově podepřené hliníkové podpěrné držáky pro skleněné závěsy
6. Průmyslové hliníkové fasádní a dekorativní ocelové stěnové profily
7. Lehké hliníkové profily pro letectví a kosmonautiku (kompatibilní v různých odvětvích)

Vhodné suroviny: hliníková slitina 6063, duté profily, masivní hliník, tenkostěnná ocel, architektonické profily z PVC.

FAQ

Otázka: Jak používat váš stroj?

Odpověď: Každý stroj prochází před odesláním továrním testováním a seřízením. K dispozici je obsáhlý video manuál a písemná dokumentace. Vzdálená podpora je také k dispozici pro otázky týkající se nastavení a odstraňování problémů.

Otázka: Jaká je dodací lhůta?

Odpověď: Výroba obvykle trvá 15–25 pracovních dnů po obdržení platby zálohy.

Otázka: Jaké jsou platební podmínky?

Odpověď: T/T 30% záloha při potvrzení objednávky, přičemž zbývajících 70% zůstatek je splatný před odesláním.

Otázka: Jste továrna nebo obchodní společnost?

A: Lebulang Machine je výrobce s vlastním výrobním závodem v Jinanu v Číně. Dodáváme také doplňkové dveřní a okenní vybavení pro jednorázový servis.

Otázka: Jaká je vaše kapacita ve vaší dílně?

A: Naše roční výrobní kapacita přesahuje 800 kusů strojů.
