800mm 3osé CNC obráběcí centrum s vysokou tuhostí | Určeno pro průmyslové hliníkové výlisky

Shrnutí produktu

CNC obráběcí centrum o průměru 800 mm je určeno pro průmyslové hliníkové profily, systémové okenní/dveřní profily, fasádové profily a rámy z lehkých kovů. Dokončuje vrtání, frézování, drážkování, srážení hran, závitování a obrábění povrchu v jednom upnutí – žádné ruční přemisťování mezi stanicemi, žádná nahromaděná tolerance z opakovaného upnutí. Kompaktní půdorys, servopoháněné osy a vřeteno optimalizované pro hliník z něj dělají praktický upgrade ze samostatných vrtaček, ručních fréz a ručního odjehlování.

Přehled

Na rozdíl od ocelového obráběcího stroje VMC dovybaveného pro hliník, tento stroj začíná pracovním postupem s hliníkovým profilem: dlouhý materiál, tenké stěny, těsné vzory otvorů, čisté čelní plochy, rychlé posuvy. Zesílené tělo stroje a rám odlehčený od pnutí udržují nízké vibrace, zatímco vysokorychlostní elektrické vřeteno odstraňuje hliník čistě bez spálení sekce nebo zanechání silných otřepů.

Pro dílny s krátkými až středně dlouhými profily, hardwarovými konzolami, spojovacími deskami, rámovými uzly a armaturami pro opláštění je zdvih 800 mm ideálním místem – dostatečná pracovní délka pro většinu vyrobených dílů, dostatečně malá, aby seděla vedle vaší řezací a montážní linky.

Technické specifikace



Klíčové vlastnosti

3osý design jako první z hliníku — optimalizovaná rychlost vřetena, logika posuvu a odvod třísek pro vytlačování 6061 / 6063

Jednoupínací multiproces – vrtání, frézování, závitování, zahlubování, srážení hran a gravírování bez posunutí profilu

Naklápěcí / otočný pracovní stůl (-90° / 0° / +90°) — horní a obě boční plochy obrobené v jediném nastavení

Servopohon X/Y/Z — stabilní polohování, opakovatelné vzory otvorů, hladké frézování kontur

Vysokorychlostní elektrické vřeteno — vzduchem chlazené nebo kapalinou chlazené varianty, vyladěné pro zatížení hliníkových třísek

Grafické CNC programování — výběr typu díry/drážky, zadání rozměrů, generování dráhy nástroje; Import CAD/G-kódu na vyžádání

Pneumatické profilové svěrky — rychlé zatížení, bezpečné držení, minimální deformace na tenkostěnných profilech

Chlazení mlhou / sprejem – udržuje frézu chladnou, odstraňuje dlouhé hliníkové třísky, chrání eloxované nebo práškově lakované povrchy

Kompaktní průmyslová konstrukce – hodí se pro obchody s okenními dveřmi, fasádní dílny, výrobce automatizačních rámů a OEM zpracovatele profilů

Schopnosti obrábění

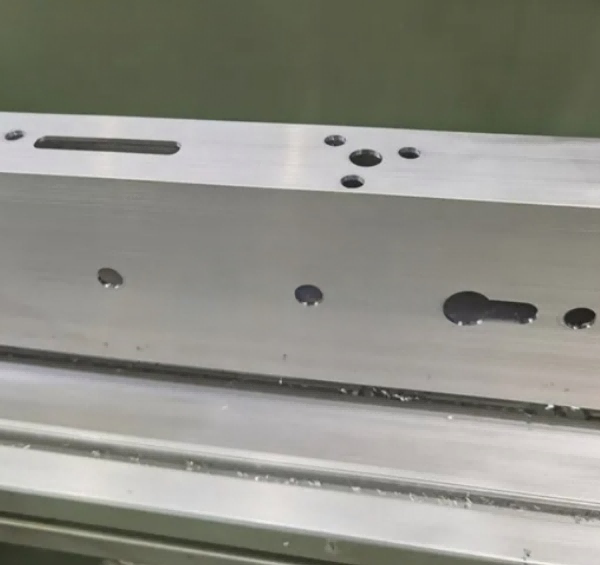

Kulaté otvory, podlouhlé otvory, klíčové dírky, čtvercové otvory, speciální tvarové výřezy

Čelní frézování a pravoúhlé frézování

Frézování drážek, kapsy pro panty, pouzdra zámků, otvory pro kování

Řezání závitů (volitelné pevné řezání závitů)

Srážení hran, zahlubování, lehké rytí

Hluboké průchozí otvory díky naklápění stolu

Krátké průmyslové profily, konzolové desky, T-drážkové kolejnice, uzly strojního rámu

800mm CNC obráběcí centrum pro průmyslové hliníkové profily Inteligentní CNC řídicí systém, snadné ovládání pro neprofesionální pracovníky

• 10palcový vícejazyčný CNC ovladač s dotykovou obrazovkou (volitelně angličtina, španělština, arabština, ruština)
• Vestavěná knihovna procesů vyhrazených hliníkových profilů: předem uložené parametry pro konektory závěsných stěn, otvory pro závěsy oken, otvory pro montáž solárního držáku, volání jedním kliknutím
• Podpora importu výkresů DXF CAD přes USB flash disk, systém automaticky generuje NC obráběcí program bez složitého ručního programování
• Volitelný modul vzdáleného IoT: online vzdálené ladění, diagnostika chyb a statistiky výrobních dat 24/7

800mm CNC obráběcí centrum pro průmyslové hliníkové profily

Jsme jedním z předních podniků se sídlem v Jinanu v Číně, který se specializuje na návrh, výrobu a distribuci vysoce kvalitních hliníkových okenních dveří, UPVC okenních dveří, strojů na zpracování skla. Naše společnost se zavázala poskytovat inovativní a přizpůsobená řešení, která splňují různorodé potřeby naší globální klientely.

Produkty a služby: Nabízíme ucelenou řadu strojů, které se starají o výrobu hliníkových a UPVC oken, stejně jako řešení s dvojitým zasklením. Naše produkty jsou navrženy s ohledem na přesnost, účinnost a odolnost, což zajišťuje, že naši zákazníci mohou vyrábět vysoce kvalitní okna splňující mezinárodní standardy.

Přítomnost na trhu: Naše pokročilé stroje našly rozsáhlé uplatnění v Severní Americe, Jižní Americe, Evropě, na Středním východě a v dalších regionech. Naše globální přítomnost je důkazem našeho závazku ke kvalitě a spokojenosti zákazníků.

Výzkum a vývoj: klademe velký důraz na výzkum a vývoj. Náš specializovaný tým pro výzkum a vývoj neúnavně pracuje na inovaci a zlepšování nabídky našich produktů.

Možnosti přizpůsobení:Chápeme, že každý zákazník má jedinečné požadavky, nabízíme řešení šitá na míru pro konkrétní výrobní potřeby.

Proč si vybrat toto CNC centrum s profilem 800 mm

Většina obchodů nepotřebuje k zahájení obrábění hliníkových profilů 6metrový portálový stroj. Potřebují stroj, který je přesný, snadno programovatelný, levný na provoz a který neudělá z 300mm držáku práci se 3 stanicemi. Tento 800mm střed odstraňuje krok opětovného upevnění, zkracuje školení operátora a udržuje vzory otvorů konzistentní napříč šaržemi.

V porovnání s ručním obráběním:

Méně nastavení = méně tolerancí

Jeden program = opakovatelné části

Jedno upnutí = čtvercové otvory, vyrovnané drážky, čisté čelní plochy

Jeden operátor = vrtání + frézování + závitování ve stejném cyklu

Ovládání a software

Rozhraní CNC je vytvořeno pro profilovou práci, nikoli pro strojníky, kteří již mluví G-kódem. Operátoři vyberou prvek – díru, drážku, kapsu, závit, stopku – zadají velikost a polohu a systém se postará o dráhu nástroje. Pro pokročilé uživatele jsou podporovány CAD výkresy a import G-kódu a stroj lze na požádání integrovat se softwarem pro okna-dveře / závěsné stěny nebo exportem dat ERP.

Nástroje a chlazení

Hliník vyžaduje ostré nástroje, správný úhel čela a rychlý odvod třísek. Stroj podporuje tvrdokovové stopkové frézy, vrtací/frézovací kombinace, závitové kleštiny, gravírovací bity a jednotky pilových kotoučů. Chlazení mlhou zabraňuje navaření třísek na frézu; pro těžší úseky je k dispozici zaplavovací chlazení.

Upínání a držení

Pneumatické svěrky drží profil proti referenčnímu bodu bez drcení tenkých stěn. Upínací stanice lze přemístit pro různé výšky a šířky sekcí. Pro systémové profily, tepelně dělené profily a nestandardní výlisky jsou k dispozici volitelné vlastní čelisti.

Kvalita a tuhost

Klíčové struktury jsou odlehčeny, aby se snížilo dlouhodobé zkreslení. Lineární vedení a kuličkové šrouby jsou vybrány pro opakované polohování, nejen pro maximální rychlost. Výsledkem je stabilní přesnost napříč dávkovými cykly – nejen dobrý první díl.

Balení a dodání

Překližkové pouzdro / stretch fólie + ocelová páska na export

Součástí je návod k obsluze a výukové video v angličtině

Vzdálená instalace a školení programu

Podporován název modelu OEM / ODM, barva a štítek

MOQ: 1 sada

Dodací lhůta: 10–30 pracovních dnů v závislosti na konfiguraci

Poprodejní servis

Záruka 12–24 měsíců dle konfigurace

Doživotní vzdálená technická podpora

Dodávka náhradních dílů a spotřebního materiálu

Služba na místě dostupná pro vybrané trhy

Podpora angličtiny/čínštiny/španělštiny/ruštiny/arabštiny je volitelná

FAQ

Může řezat ocel nebo nerez?

Je optimalizován pro hliník a PVC/lehké slitiny. Občasné tenké díly z měkké oceli jsou možné se správným nástrojem a sníženým posuvem, ale nejedná se o obráběcí centrum oceli.

Stačí 800 mm pro dlouhé předstěnové profily?

Pro sloupky plné délky 6 m ne – ty potřebují střed profilu s dlouhým zdvihem. Ale pro opracované uzly, koncové detaily, konzoly a krátké sekce je ideální 800 mm.

Umí vyklepávat závity?

Ano. Pevné závitování je volitelné v závislosti na řídicím systému a vřetenu.

Jak těžké je se to naučit?

Nový operátor může po krátkém videoškolení spustit standardní úlohy děr/drážek. Komplexní 3D frézování vyžaduje zkušenosti s CAD/CAM.

Podporujete svítidla na míru?

Ano. Odešlete průřez profilu, vzor otvorů a velikost šarže; navrhujeme upínače, nástroje a uspořádání cyklů.
