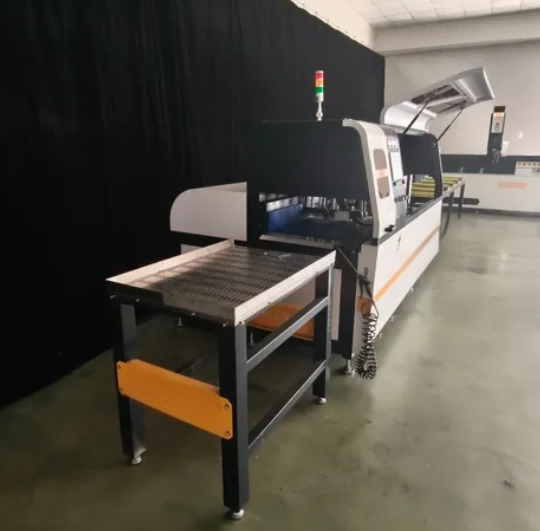

Vysoce přesná CNC kotoučová pila na průmyslové hliníkové profily

Technické specifikace

Jak Pila funguje

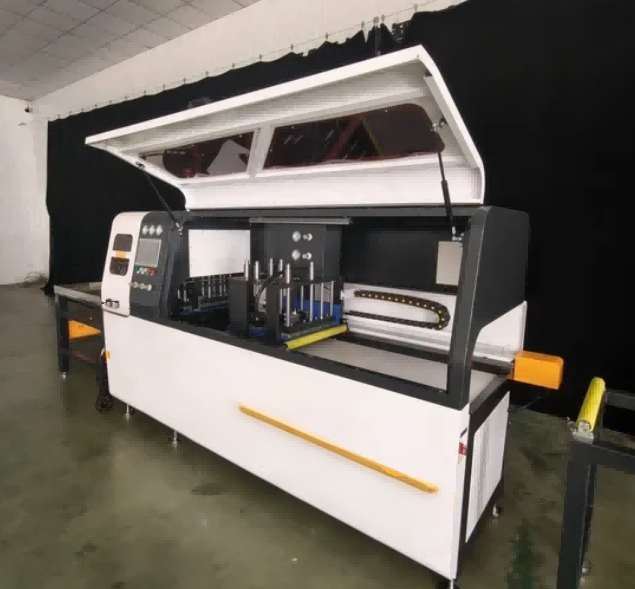

TheCNC kotoučová pila na průmyslové hliníkové profilypracuje se servomotorem poháněnou osou posuvu, která umístí profil pod pilový kotouč podle délky zadané na dotykové obrazovce. Obsluha vloží hliníkový výlisek na vstupní válečkový stůl, vybere program řezání z paměti nebo zadá nové rozměry a spustí cyklus. Pneumatické svorky zabírají z vertikálního i horizontálního směru a drží profil proti referenčním dorazům. Hlava pily, vybavená plynokapalinovým tlumicím válcem, klesá materiálem s řízenou rychlostí posuvu a vytváří čtvercový řez bez otřepů. Rozprašovač atomizované řezné kapaliny ochlazuje kotouč a obrobek během řezání. Po zatažení kotouče se svorky uvolní a servoposuv posune profil do další polohy řezu. Standardní konfigurace řeže v úhlu 90° a ±45°. S volitelným CNC úhlovým modulem se pilová hlava otáčí do libovolného úhlu mezi 22,5° a 157,5° pod programovým řízením.

Klíčové vlastnosti

Plně automatický provoz – Automatické podávání materiálu, upínání a řezání pro maximální efektivitu.

Heavy-Duty Structure – Zesílený rám stroje minimalizuje vibrace a zajišťuje dlouhodobou stabilitu.

Technologie bez otřepů – Optimalizovaná rychlost čepele a chladicí systém snižují otřepy a sekundární zpracování.

Uživatelsky přívětivé CNC rozhraní – Intuitivní dotykové ovládání pro rychlé nastavení a snadné ovládání.

Flexibilní řezné úhly – Podporuje 45°, 90° a vlastní úhlové řezání pro všestranné aplikace

CNC kotoučová pila na průmyslové hliníkové profily Standardní příslušenství

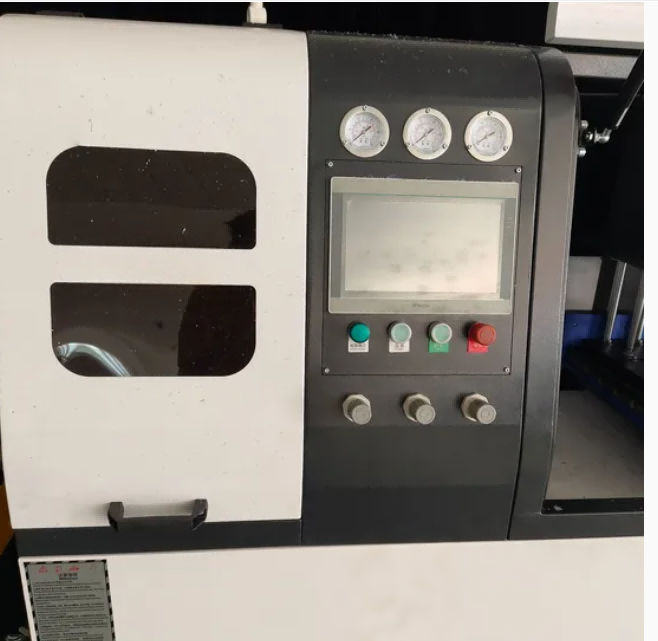

1. Systém řízení CNC servopohonu + 10palcový vícejazyčný dotykový displej
2. Dovezený karbidový pilový kotouč na hliník
3. Sestava hlavy řezací pily s plyno-kapalinovým tlumením
4. Dvojité pneumatické automatické upínací zařízení s měkkými čelistmi proti poškrábání
5. Automatický chladicí a mazací cirkulační systém
6. Plně uzavřený bezpečnostní ochranný kryt čepele
7. Potrubí pro sběr prachu z hliníkových třísek
8. Tlačítko nouzového zastavení, senzor ochrany před kolizí
9. Kompletní anglický návod k obsluze a údržbě, sada nástrojů pro náhradní díly

CNC kotoučová pila na průmyslové hliníkové profily Volitelné upgradovací moduly

1. Řezná struktura s nulovým ocasem (zbytkový ocas ≤5 mm, vysoké využití materiálu)
2. Automatická nakládací a vykládací válečková dopravníková linka pro 6m dlouhé profily
3. CNC modul pro řezání libovolného úhlu (22,5°--157,5°)
4. Velkokapacitní sběrač prachu pro ukládání čipů
5. IoT vzdálená online diagnostika a modul statistiky dat
6. Svazkový vícedílný synchronní upínací přípravek
7. Vlastní prodloužená podávací dráha až 12 000 mm

Aplikační scénáře

Hliníkové okenní a dveřní profily

Předstěnové a fasádní systémy

Řezání rámu solárního panelu

Průmyslové hliníkové výlisky

Železniční doprava a automobilové hliníkové díly

Nábytkové a chladičové profily

Naše služba

1. Minimální roční záruka od data uvedení do provozu.
2. Bezplatná konzultace před, během a po prodeji.
3. Bezplatné plánování projektu a návrh dispozičního řešení.
4. Bezplatné ladění zařízení, dokud nebudou všechny funkce fungovat tak, jak je uvedeno.
5. Bezplatná koordinace ujednání o přepravě na dlouhé vzdálenosti.
6. Bezplatné školení o obsluze a údržbě zařízení.
7. Jednoletá kompletní záruka a doživotní servis.
