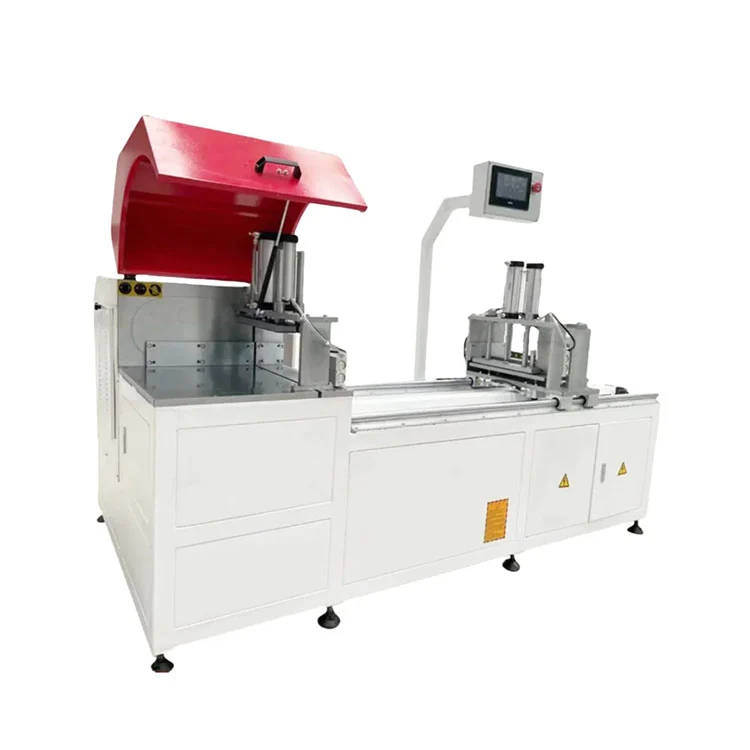

CNC kotoučová pila na průmyslové hliníkové profily

Technické specifikace

Jak Pila funguje

TheCNC kotoučová pila na průmyslové hliníkové profilypracuje se servomotorem poháněnou osou posuvu, která umístí profil pod pilový kotouč podle délky zadané na dotykové obrazovce. Obsluha naloží hliníkový výlisek na vstupní válečkový stůl, vybere program řezání z paměti nebo zadá nové rozměry a spustí cyklus. Pneumatické svorky zabírají z vertikálního i horizontálního směru a drží profil proti referenčním dorazům. Hlava pily, vybavená plynokapalinovým tlumícím válcem, klesá materiálem s řízenou rychlostí posuvu a vytváří čtvercový řez bez otřepů. Rozprašovač atomizované řezné kapaliny ochlazuje kotouč a obrobek během řezání. Po zatažení kotouče se svorky uvolní a servoposuv posune profil do další polohy řezu. Standardní konfigurace řeže v úhlu 90° a ±45°. S volitelným CNC úhlovým modulem se pilová hlava otáčí do libovolného úhlu mezi 22,5° a 157,5° pod programovým řízením.

Klíčové komponenty

• Servo podávací osa:Střídavý servomotor pohání kuličkový šroub osy X pro polohování profilu. Přesnost polohování je ±0,05 mm, s tolerancí opakovaného řezání v rozmezí ±0,1 mm. Standardní posuv posuvu zvládne řezané délky od 350 mm do 6500 mm.
• Sestava pilové hlavy:Motor o výkonu 5,5 kW nebo 7,5 kW pohání kotouč kotoučové pily z karbidu wolframu rychlostí 2800 ot./min. Plyno-kapalinový tlumicí válec řídí vertikální rychlost posuvu tak, aby odpovídala tloušťce materiálu a zatížení čepele.
• Pneumatický upínací systém:Dvojité vertikální a horizontální svorky s měkkými čelistmi drží profil proti zadnímu dorazu a stolu. Upínací síla je nastavitelná pomocí regulátoru tlaku vzduchu nastaveného mezi 0,5 a 0,8 MPa.
• CNC ovladač a dotyková obrazovka:Importované PLC spárované s 10palcovou vícejazyčnou dotykovou obrazovkou se stará o ukládání programu, zadávání délky, výběr úhlu a řízení cyklu. Pro přenos programů je podporováno USB a síťové připojení.

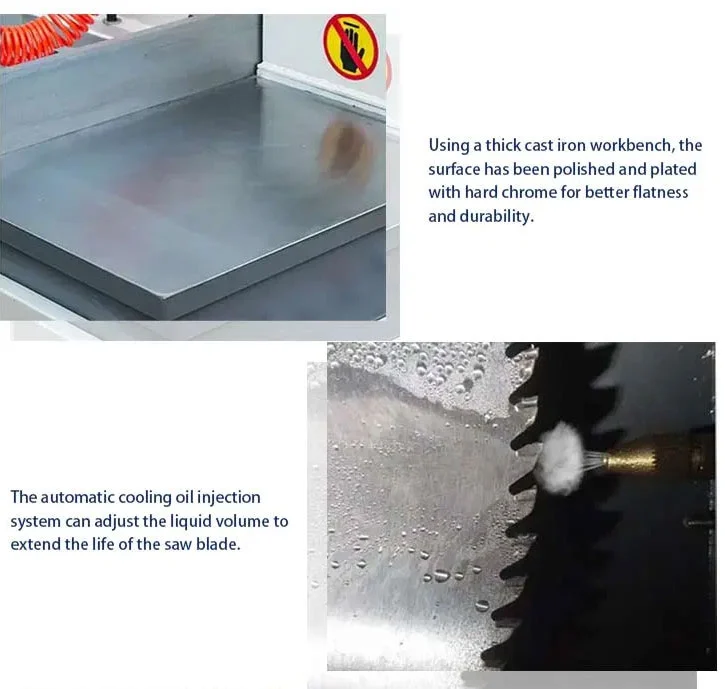

• Systém chlazení a mazání:Automatický systém atomizované řezné kapaliny aplikuje mlhu maziva na čepel a zónu řezu. To snižuje tření, prodlužuje životnost kotouče a pomáhá vytvářet čistý povrch řezu.
• Bezpečnostní kryt:Plně uzavřený kryt kotouče pokrývá oblast řezání. Tlačítko nouzového zastavení a snímač ochrany proti kolizi zastaví stroj, pokud je v dráze nože detekována překážka.

Standardní příslušenství CNC kotoučová pila na průmyslové hliníkové profily

1. CNC servo systém řízení podávání + 10palcový vícejazyčný dotykový displej
2. Dovezený karbidový pilový kotouč na hliník
3. Sestava hlavy řezací pily s plyno-kapalinovým tlumením
4. Dvojité pneumatické automatické upínací zařízení s měkkými čelistmi proti poškrábání
5. Automatický chladicí a mazací cirkulační systém
6. Plně uzavřený ochranný kryt čepele
7. Potrubí pro sběr prachu z hliníkových třísek
8. Tlačítko nouzového zastavení, senzor ochrany před kolizí
9. Kompletní anglický návod k obsluze a údržbě, sada nástrojů pro náhradní díly

CNC kotoučová pila na průmyslové hliníkové profily Volitelné upgradovací moduly

1. Řezná struktura s nulovým ocasem (zbytkový ocas ≤5 mm, vysoké využití materiálu)
2. Automatická nakládací a vykládací válečková dopravníková linka pro 6m dlouhé profily
3. CNC modul pro řezání libovolného úhlu (22,5°--157,5°)
4. Velkokapacitní sběrač prachu pro ukládání čipů
5. Modul vzdálené online diagnostiky a statistiky IoT
6. Svazkový vícedílný synchronní upínací přípravek
7. Vlastní prodloužená podávací dráha až 12 000 mm

Rozsah aplikace

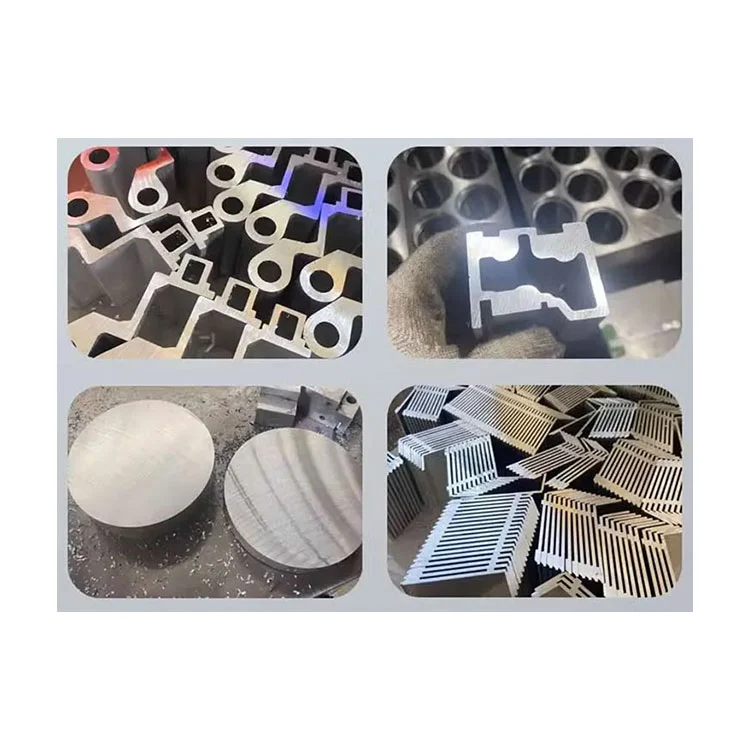

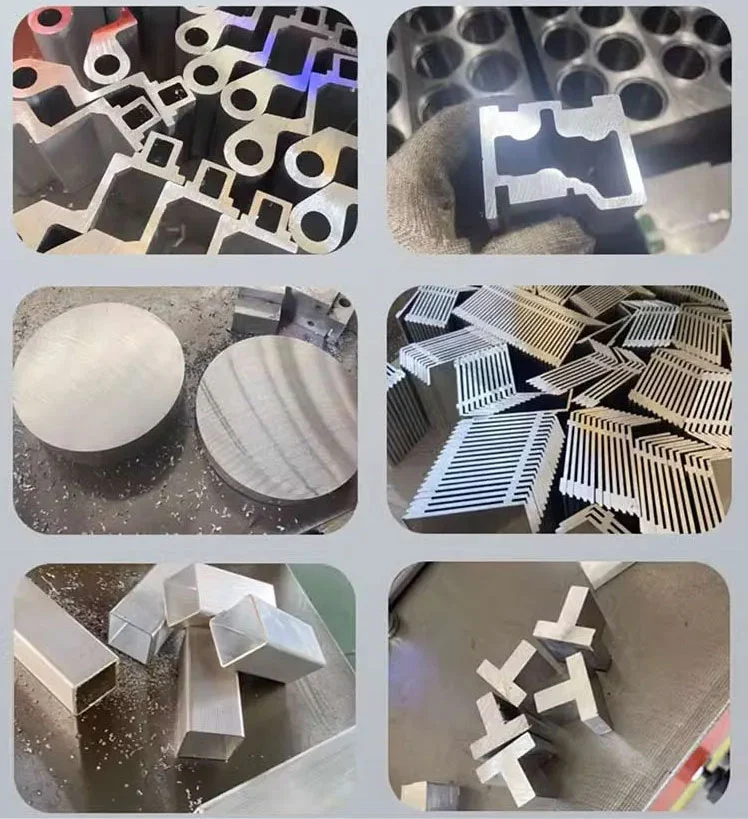

TheCNC kotoučová pila na průmyslové hliníkové profilyse používá ve výrobních prostředích, kde se hliníkové výlisky řežou na délku před dalším obráběním nebo montáží. Typické použití zahrnuje řezání rámových profilů pro okna a dveře, sloupky a příčníky závěsných stěn, průmyslové hliníkové konstrukční prvky, montážní lišty solárních panelů a architektonické dekorativní profily. Pila může zpracovávat plné i duté hliníkové profily, tepelně dělené profily a lehké měděné nebo PVC výlisky v rámci své kapacity průřezu. S volitelným libovolným úhlovým modulem také vytváří úhlové řezy pro štítové rámy, trapézová okna a vícestranné architektonické sestavy.
