Ultra-přesná CNC kotoučová pila na průmyslové hliníkové profily

Technické specifikace

Jak Pila funguje

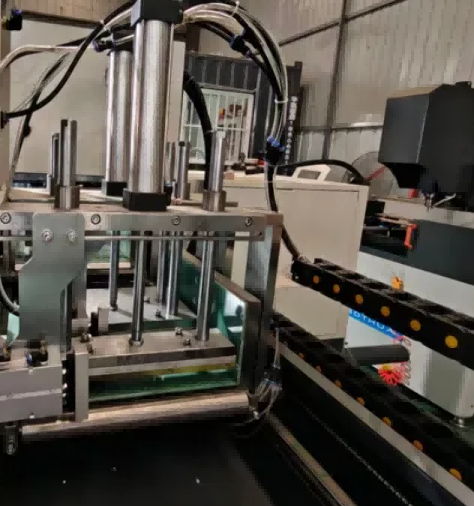

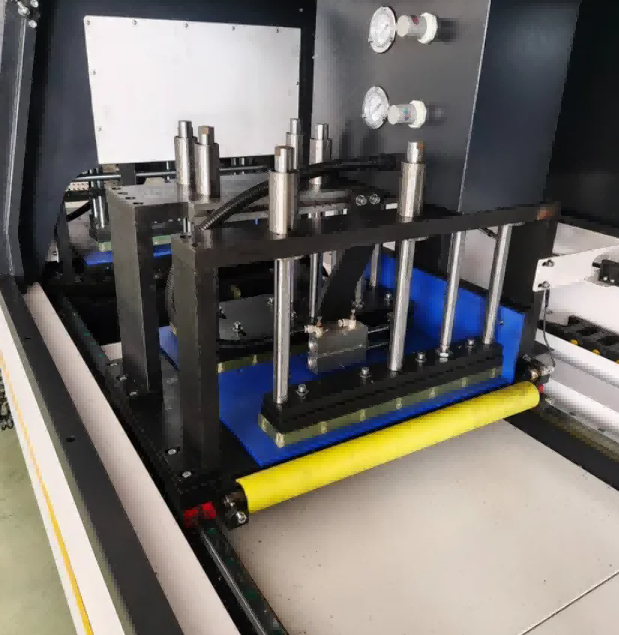

TheCNC kotoučová pila na průmyslové hliníkové profilypracuje se servomotorem poháněnou osou posuvu, která umístí profil pod pilový kotouč podle délky zadané na dotykové obrazovce. Obsluha vloží hliníkový výlisek na vstupní válečkový stůl, vybere program řezání z paměti nebo zadá nové rozměry a spustí cyklus. Pneumatické svorky zabírají z vertikálního i horizontálního směru a drží profil proti referenčním dorazům. Hlava pily, vybavená plynokapalinovým tlumicím válcem, klesá materiálem s řízenou rychlostí posuvu a vytváří čtvercový řez bez otřepů. Rozprašovač atomizované řezné kapaliny ochlazuje kotouč a obrobek během řezání. Po zatažení kotouče se svorky uvolní a servoposuv posune profil do další polohy řezu. Standardní konfigurace řeže v úhlu 90° a ±45°. S volitelným CNC úhlovým modulem se pilová hlava otáčí do libovolného úhlu mezi 22,5° a 157,5° pod programovým řízením.

Klíčové vlastnosti

Přesnost řezání ±0,1 mm – Servo řízené podávání zajišťuje výjimečnou opakovatelnost.

Plně automatický cyklus – Integrované automatické nakládání, upínání, řezání a vykládání.

Heavy-Duty Frame – Svařovaná ocelová konstrukce odlehčená od pnutí snižuje vibrace a prodlužuje životnost čepele.

Řezání bez otřepů – Optimalizovaná rychlost kotouče a systém chlazení mlhy minimalizují následné zpracování.

Flexibilní úhlové řezání – standardní 45° / 90°; vlastní úhly dostupné na vyžádání.

Uživatelsky přívětivé rozhraní CNC – intuitivní dotykové rozhraní HMI pro rychlé nastavení a minimální zaškolení.

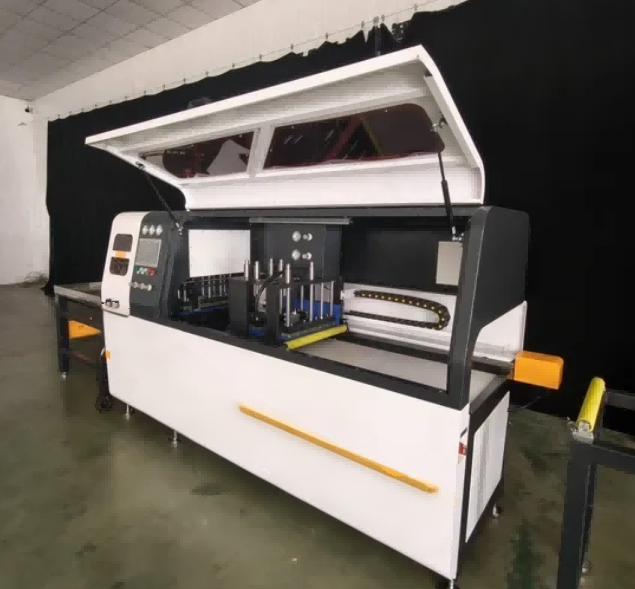

Bezpečnost především – Plně uzavřené střežení s bezpečnostním blokováním a elektrickou skříní v souladu s CE

Pracovní proces

Automatické nakládání – Profily se nakládají pomocí válečkového dopravníku nebo automatického nakladače.

Přesné polohování – Servopohon zajišťuje přesnou délku řezu.

Bezpečné upínání – Pneumatické/hydraulické svěrky pevně drží profily.

Vysokorychlostní řezání – CNC řízená pilová hlava provádí čisté a přesné řezy.

Odstraňování a chlazení třísek – Integrované chlazení a dopravník třísek udržují pracovní prostor čistý.

CNC kotoučová pila na průmyslové hliníkové profily Volitelné upgradovací moduly

1. Řezná struktura s nulovým ocasem (zbytkový ocas ≤5 mm, vysoké využití materiálu)
2. Automatická nakládací a vykládací válečková dopravníková linka pro 6m dlouhé profily
3. CNC modul pro řezání libovolného úhlu (22,5°--157,5°)
4. Velkokapacitní sběrač prachu pro ukládání čipů
5. IoT vzdálená online diagnostika a modul statistiky dat
6. Svazkový vícedílný synchronní upínací přípravek
7. Vlastní prodloužená podávací dráha až 12 000 mm

Soulad a podpora

Shoda: CE / ISO 9001 certifikovaný výrobní proces

Poprodejní podpora: Vzdálené uvedení do provozu, video technická podpora a dodávka náhradních dílů

Záruka: Standardní záruka 12 měsíců (rozšiřitelná)

Přizpůsobení: Dostupné služby OEM/ODM pro velikost profilu a úroveň automatizace

FAQ

Q1: Jaké profily může tato CNC pila řezat?

Odpověď: Je určen pro průmyslové hliníkové profily, včetně okenních/dveřních profilů, závěsných stěn a solárních rámů. Pro větší výlisky jsou k dispozici vlastní řešení.

Q2: Je stroj plně automatický?

A: Ano. Podporuje automatické podávání, upínání, řezání a vykládání, což vyžaduje pouze jednoho operátora.

Q3: Může řezat v jiných úhlech než 90°?

A: Ano. Standardní modely podporují 45° a 90°; zakázkové úhlové řezání je k dispozici na vyžádání.

Q4: Jaká je přesnost řezání?

Odpověď: Přesnost podávání je ±0,1 mm, což zajišťuje vysokou opakovatelnost pro sériovou výrobu.
