CNC čtyřhlavý rohový krimpovací stroj

Základní vlastnosti

• Čtyřhlavé současné krimpování:TheCNC čtyřhlavý rohový krimpovací strojdokončí všechny čtyři rohy rámu v jednom lisovacím cyklu. To zkracuje dobu manipulace ve srovnání s alternativami s jednou hlavou nebo se dvěma hlavami, kde je nutné rám přemístit a znovu upnout pro každý pár rohů.
• CNC polohování serva:Každá krimpovací hlava je polohována servomotorem pohánějícím kuličkový šroub. Operátor zvolí velikost rámu na dotykové obrazovce a hlavy se automaticky přesunou do požadovaných pozic. Stejný systém ukládá více rámových receptur. Přesnost opakovaného polohování je specifikována na ±0,1 mm, s diagonální chybou typicky do 1 mm a chybou švu pod 0,15 mm pod správně připravenými profily.
• Rozsah velikostí rámu:Stroj si poradí s rámy od 550 × 550 mm do 1800 mm na výšku a 3000 mm na šířku, čímž pokryje většinu rozměrů hliníkových okenních a dveřních rámů používaných v bytové a komerční výrobě.
• Hydraulický krimpovací systém:Každá hlava je poháněna hydraulickým válcem se jmenovitým tlakem oleje 15 MPa a celkovou krimpovací silou 48 kN. Hydraulický okruh využívá dvoustupňovou sekvenci vysokého a nízkého tlaku: rychlý nájezd zkracuje dobu cyklu, zatímco vysokotlaké přidržení na konci zdvihu zajišťuje těsné rohové spojení.
• Pneumatické pohyblivé svorky:Upínací jednotky se automaticky posunou dopředu pro naložení rámu a zasunou se po zalisování pro vyložení. Upínací síla je aplikována ze dvou směrů, aby udržela profil na místě a snížila riziko deformace během lisovacího zdvihu.

Technické specifikace

Jak to funguje

TheCNC čtyřhlavý rohový krimpovací strojfunguje v sekvenci, která začíná zadáním rozměru snímku na dotykové obrazovce. Čtyři krimpovací hlavy, každá namontovaná na osách kuličkových šroubů poháněných servomotorem, se automaticky přesunou do naprogramovaných pozic. Obsluha ukládá nařezané a připravené hliníkové profily do upínacích přípravků. Pneumatické svorky se zasunou, aby udržely profily na místě a vyvíjejí tlak z vertikálního i horizontálního směru. Po upnutí se hydraulický okruh aktivuje ve dvou fázích: nízkotlaký rychlý posun posune lisovací nástroje do kontaktu s rohy profilu a vysokotlaké přidržení aplikuje plnou lisovací sílu 48 kN pro dokončení rohového spoje. Po uplynutí doby přidržení se svorky uvolní, krimpovací nástroje se zasunou a hotový rám lze vyjmout. Všechny čtyři rohy jsou dokončeny v jednom cyklu, takže rám není třeba přemisťovat.

Klíčové komponenty

• Servomotory a kuličkové šrouby:Každá ze čtyř hlav je umístěna nezávisle pomocí AC servomotoru spojeného s přesným kuličkovým šroubem. Toto uspořádání poskytuje opakovatelnost ±0,1 mm a umožňuje přemístění hlav pro různé velikosti rámů bez ručního nastavování.
• Hydraulická pohonná jednotka:Nádrž o objemu 60 litrů dodává olej do čtyř hydraulických válců přes potrubí s ventily pro regulaci tlaku. Dvoustupňová sekvence vysokého tlaku a nízkého tlaku je řízena PLC prostřednictvím solenoidových ventilů.

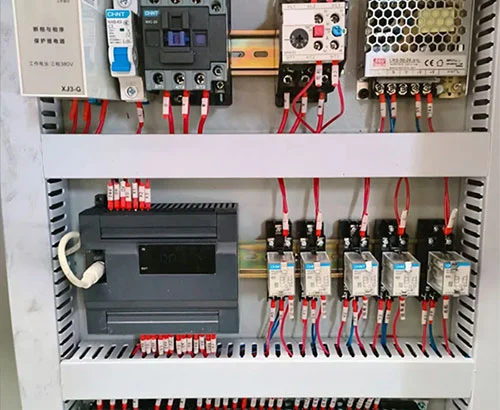

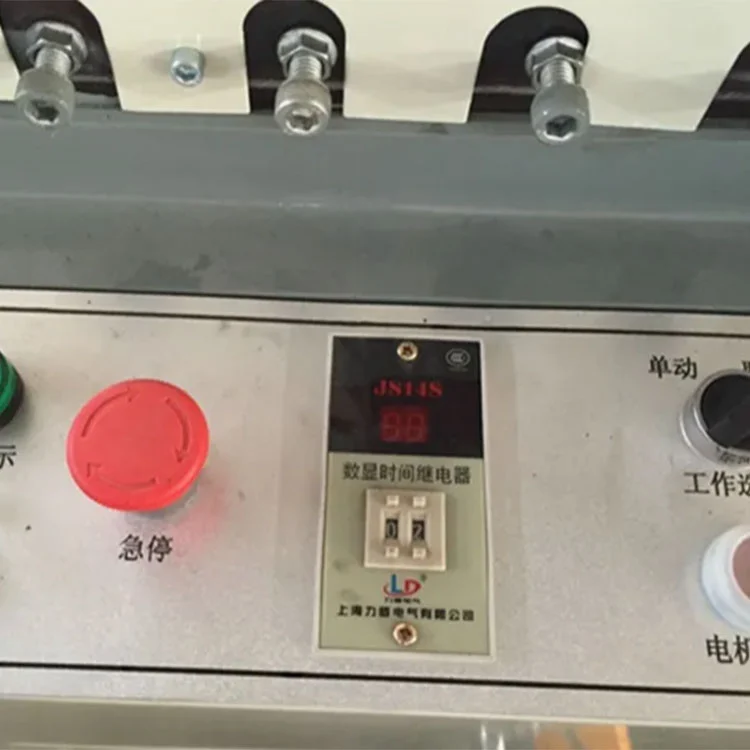

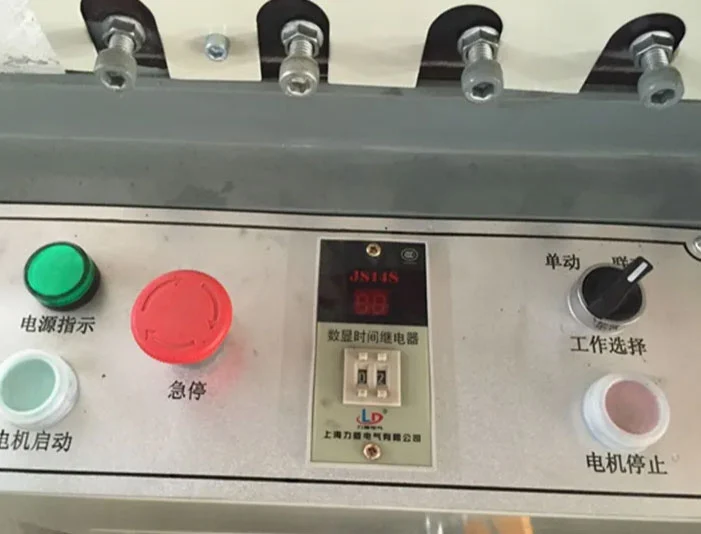

• Dotykový displej a PLC:Průmyslová dotyková obrazovka zobrazuje nastavení velikosti rámu, uložené programy, počítadla výroby a alarmová hlášení. Parametrové receptury pro běžně vyráběné rozměry rámů lze uložit a vyvolat.

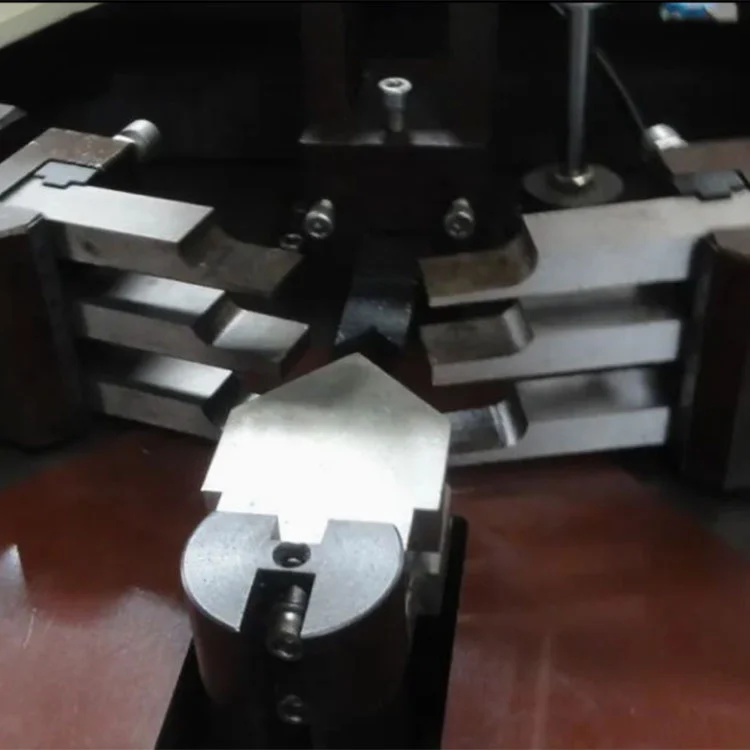

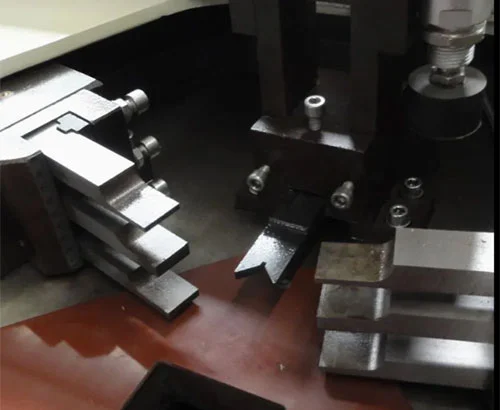

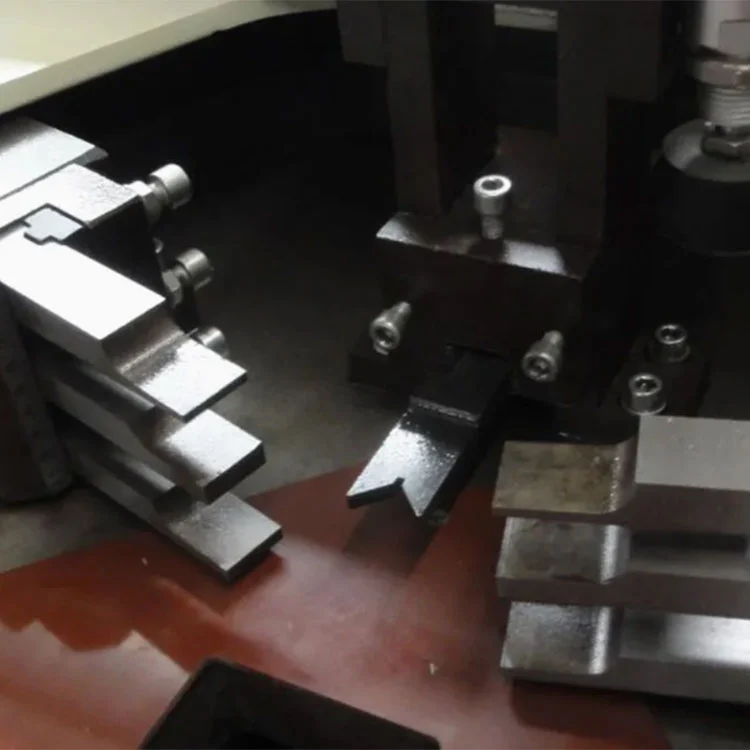

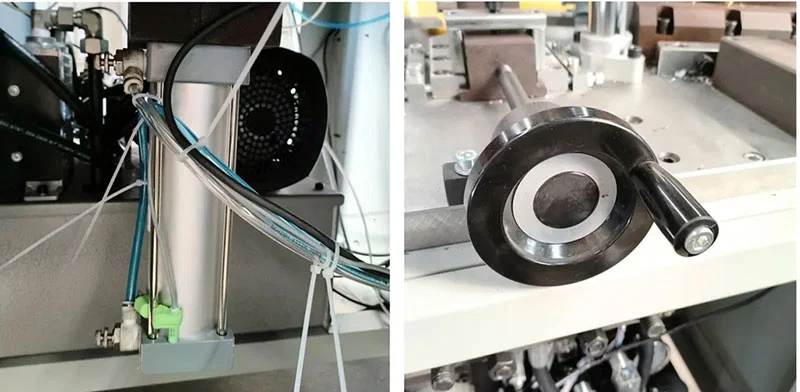

• Krimpovací nástroje:Lisovací nože z kalené oceli jsou opracovány tak, aby odpovídaly geometrii profilu. Sady nástrojů lze vyměnit za různé průřezy profilů. Nože jsou nastavitelné pro hloubku a zarovnání.
• Pneumatický upínací systém:Svorky se pohybují vpřed a zasouvají na lineárních vedeních. Upínací sílu dodávají pneumatické válce s tlakem regulovaným na 0,5–0,8 MPa. Konstrukce dvousměrného upínání působí silou ze dvou stran ke stabilizaci profilu během krimpování.

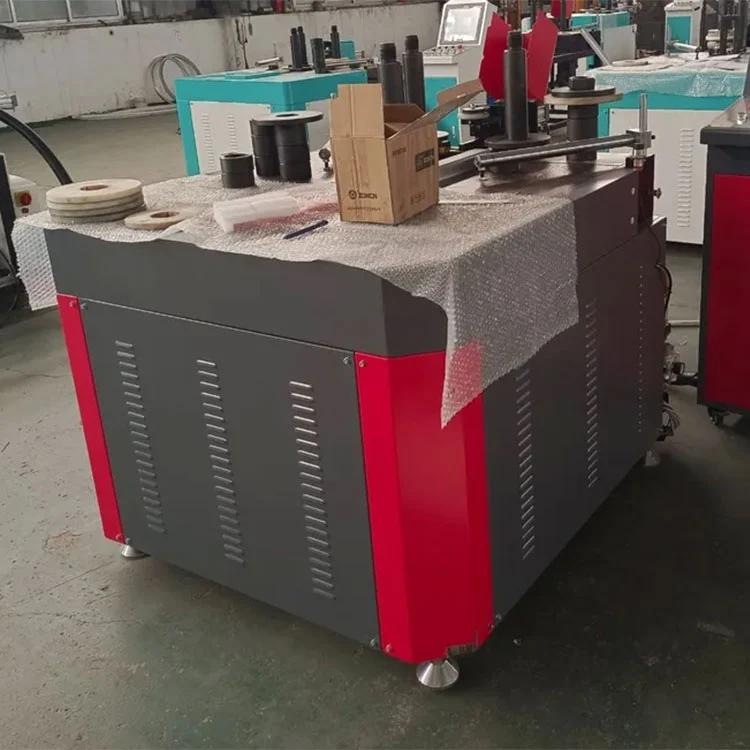

• Rám stroje:Svařovaná ocelová konstrukce nese čtyři pohyblivé hlavy a pevný centrální pracovní stůl. Rám je navržen tak, aby odolával reakčním silám generovaným během krimpování a udržoval vyrovnání hlavy v průběhu času.

Aplikační scénáře

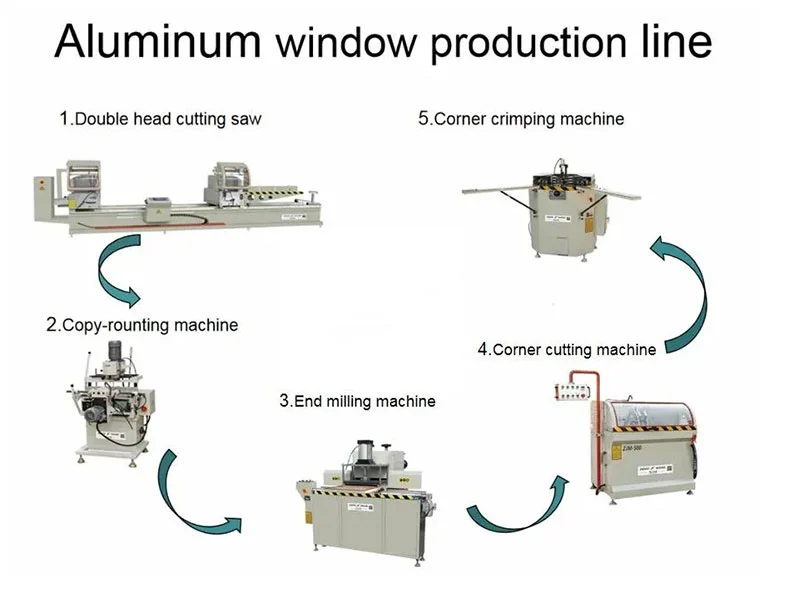

Výroba hliníkových oken

Lisování okenních rámů křídel, posuvných a tepelně izolačních oken.

Výroba hliníkových dveří

Rohová montáž vchodových dveří, balkonových dveří, protipožárních hliníkových dveří a interiérových hliníkových zárubní.

Závěsné stěny a profily budov

90° rohové lisování hliníkových sloupků, příček a fasádních profilů.

Velkoobjemová výroba

Používá se ve středních a velkých továrnách na hliníkové dveře a okna, kde dokončení čtyř rohů v jednom cyklu zkracuje dobu zpracování na rám a podporuje vyšší denní výkon.

Výrobce a záruka

Shandong Lebulang Precision Machinery Co., Ltd., působící jako Lebulang Machine, vyrábí zařízení na zpracování hliníkových a PVC oken a dveří ve svém závodě v Jinanu od roku 1996. Společnost řídí výzkum a vývoj, obrábění, montáž, testování a prodej interně. TheCNC čtyřhlavý rohový krimpovací strojje postaven v rámci tohoto integrovaného systému a dodáván přímo z výroby s certifikací CE a ISO 9001. Na hlavní konstrukci se vztahuje roční záruka. Vzdálená technická podpora, včetně video diagnostiky a provozních pokynů, je zahrnuta. Náhradní díly, jako jsou krimpovací nože, těsnění a filtrační prvky, jsou skladem a lze je objednat samostatně. Za příplatek lze zajistit instalaci a uvedení do provozu na místě.

FAQ

Q1: Co znamená CLM4S?

A: CNC rohový stroj se 4 hlavami Servo. „4“ označuje čtyři nezávislé krimpovací hlavy.

Q2: Jaká je maximální velikost rámu, kterou stroj zvládne?

A: Standardní konfigurace zvládne rámy do výšky 1800 mm a šířky 3000 mm. Nestandardní rozměry lze projednat při objednávce.

Q3: Je pro nové pracovníky obtížné provozovat stroj?

A: Ovládání probíhá přes dotykovou obrazovku s uloženými rámcovými programy. K dispozici je manuál v anglickém jazyce a videoškolení. Většina operátorů se naučí denní režim během jednoho až dvou pracovních dnů.

Q4: Jaké typy platebních a dodacích podmínek jsou k dispozici?

Odpověď: Platbu lze provést T/T nebo L/C v hlavních měnách včetně USD, EUR a GBP. Standardní dodací podmínky jsou FOB Qingdao nebo Jinan. CFR, CIF a EXW jsou také přijímány v závislosti na místě určení zásilky.

Q5: Lze lisovací nástroje přizpůsobit pro konkrétní profily?

Odpověď: Ano, krimpovací nože lze opracovat tak, aby odpovídaly průřezu profilu zákazníka. K výrobě správné sady nástrojů je během procesu objednávky vyžadován vzorek profilu nebo výkres.
