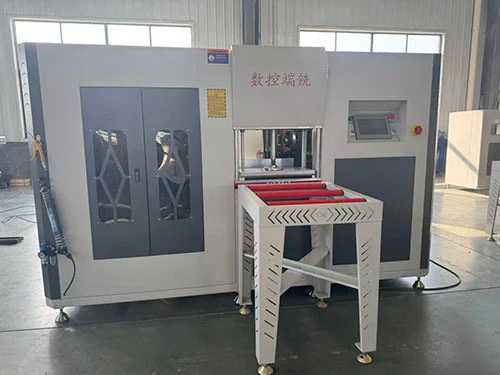

Dual Cut 4+2 osá koncová fréza s tepelným lámáním hliníku výrobní linka

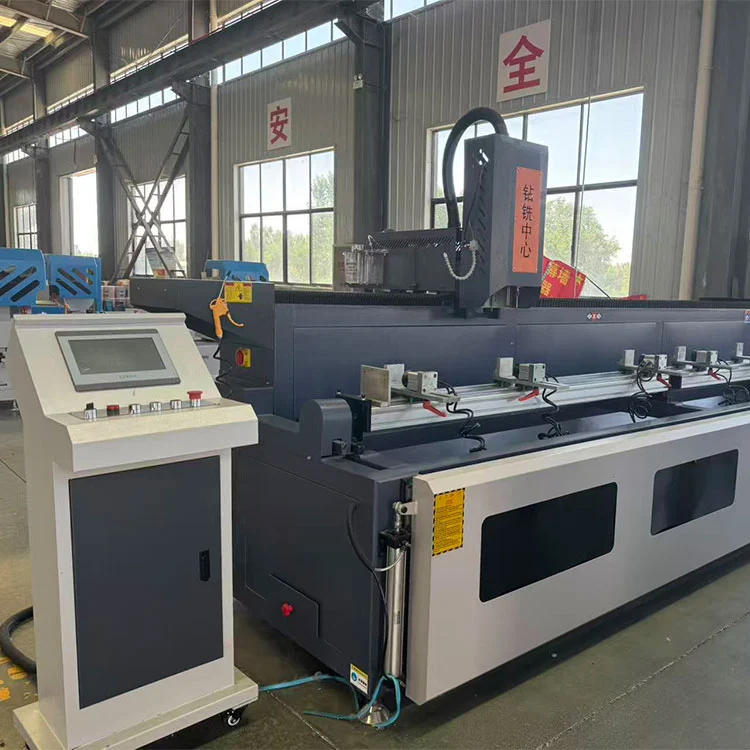

Tato dvojitě řezaná 4+2 hřídelová koncová fréza s tepelně zlomeným hliníkovým profilem byla vyrobena společností Lebulang Machine ve své továrně v Jinanu v Číně. Společnost vyrábí dveřní a okenní zařízení z hliníkové slitiny od roku 1996 a výrobní linka se prodává přímo z továrny. Konfigurace OEM/ODM jsou přijímány. Tato stopková fréza je určena pro velkosériovou výrobu tepelně dělených profilů pomocí dvou nezávislých vřeten, která řežou v obou směrech bez zpětného zdvihu naprázdno. 4+2osý CNC systém polohuje vřetena a automaticky přepíná jejich orientaci mezi 0° a 90°. Litinová základna, lineární vodicí kolejnice a pohony s kuličkovým šroubem udržují přesnost polohování v rozmezí ±0,02 mm a nastavení spravuje 7palcová dotyková obrazovka s předem nahranými programy.

Dual Cut 4+2 osá koncová fréza s tepelným lámáním hliníku výrobní linka

• Systém dvojitého střihu:Dvě nezávislá vřetena, jedno vpřed a jedno vzad, umožňují řezání v obou směrech podél profilu. Frézovací cyklus nevyžaduje zpětný zdvih naprázdno, což zkracuje celkovou dobu cyklu ve srovnání s jednovřetenovými stroji, které řežou pouze v jednom směru.
• 4+2osé CNC řízení:Čtyři servoosy řídí podávání lineárního profilu a polohování; dvě další rotační osy automaticky přepínají vřetena mezi 0° a 90°. Toto uspořádání umožňuje čelní frézování, řezání čepů a vrubování na sloupcích, zesílených sloupcích a profilech rámu bez ručních změn nástrojů.
• Tepelně rozbitná hliníková kompatibilita:Geometrie frézy a upínací uspořádání jsou navrženy pro tepelně dělené profily, kde musí izolační pás zůstat neporušený a frézované povrchy musí poskytovat těsné spojení pro dobrý tepelný výkon v hotové sestavě okna nebo dveří.

Dual Cut 4+2 osá koncová fréza s tepelným lámáním hliníku výrobní linka

• Přesnost a stabilita:Základem stroje je litina, která poskytuje hmotu pro tlumení vibrací při frézování. Lineární vodicí kolejnice a pohony s kuličkovým šroubem na polohovacích osách udržují opakovatelnost v rozmezí ±0,02 mm při konzistentním provozu. Pneumatické svěrky s pogumovanými čelistmi drží profil bezpečně, aniž by poškozovaly jeho povrch.

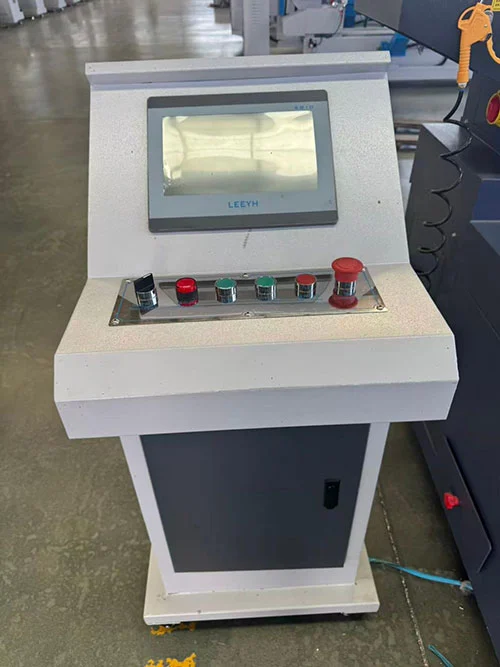

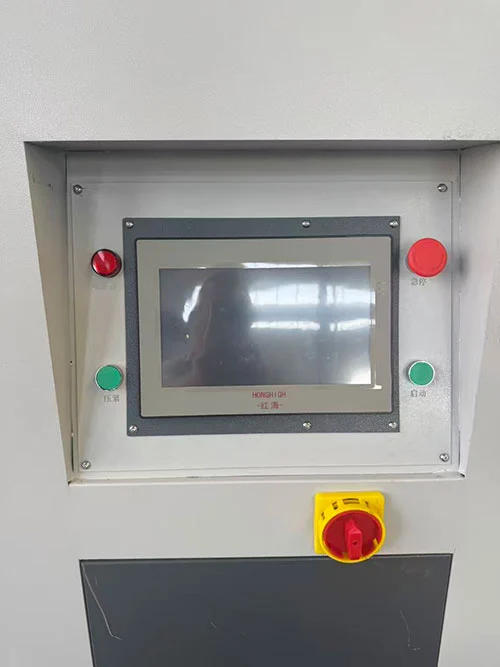

• Obsluha a programování:7palcové dotykové rozhraní (systém ESTUN nebo Schneider CNC) ukládá běžně používané profilové programy. Operátor může vyvolat předvolbu nebo přímo zadat nové rozměry. Volitelná funkce skenování QR kódu může automaticky načíst odpovídající obráběcí program, čímž se zkrátí doba nastavení a potenciál pro chyby při zadávání.

Dual Cut 4+2 osá koncová fréza s tepelným lámáním hliníkové výrobní linky

• Tepelně dělená hliníková fréza na příčky a příčky
• Zpracování čepů a drážek profilu rámu a křídla
• Obrábění čelní strany hliníkových profilů opláštění
• Velkoobjemové linky na výrobu hliníkových oken

Jak to funguje

TheDual Cut 4+2 osá koncová fréza s tepelným lámáním hliníku výrobní linkafunguje tak, že operátor vkládá tepelně dělený hliníkový profil do pneumatických svěrek. 4+2osé CNC řízení nastavuje vřetena pod příslušným úhlem (0° nebo 90°) a pohybuje je podél lineárních os pro frézování konců profilu. Jedno vřeteno řeže v dopředném průchodu a druhé vřeteno, které se točí v opačném směru, dokončuje řez ve zpětném průchodu – nebo mohou obě obrábět různé plochy současně, v závislosti na programu. Hloubka frézování, délka čepu a rozměry drážky se nastavují pomocí dotykové obrazovky. Dvojitý řez znamená, že vřetena jsou během cyklu v záběru a profil je připraven pro další krok zpracování, jakmile se uvolní svorky.

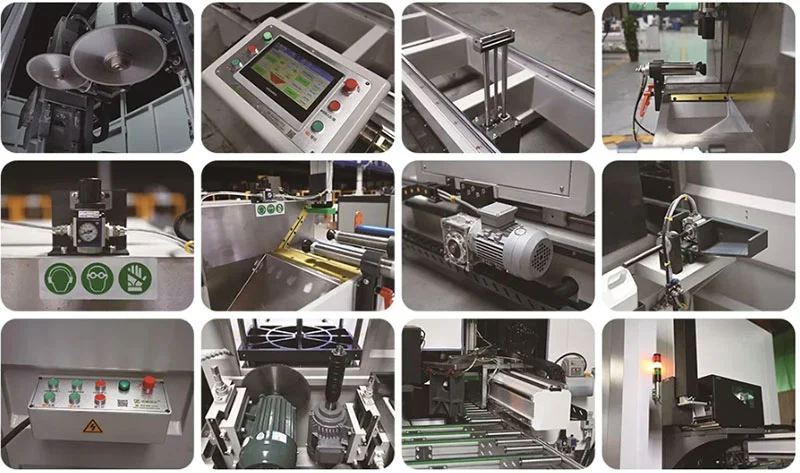

Klíčové komponenty

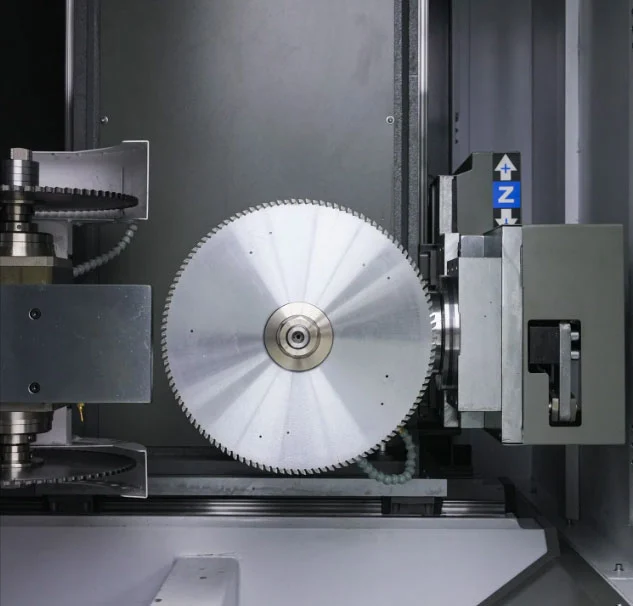

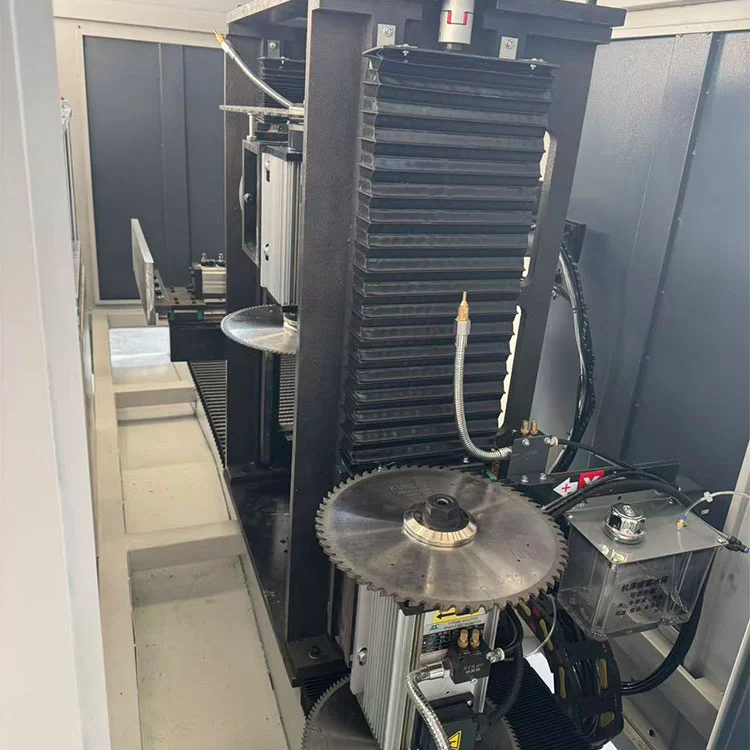

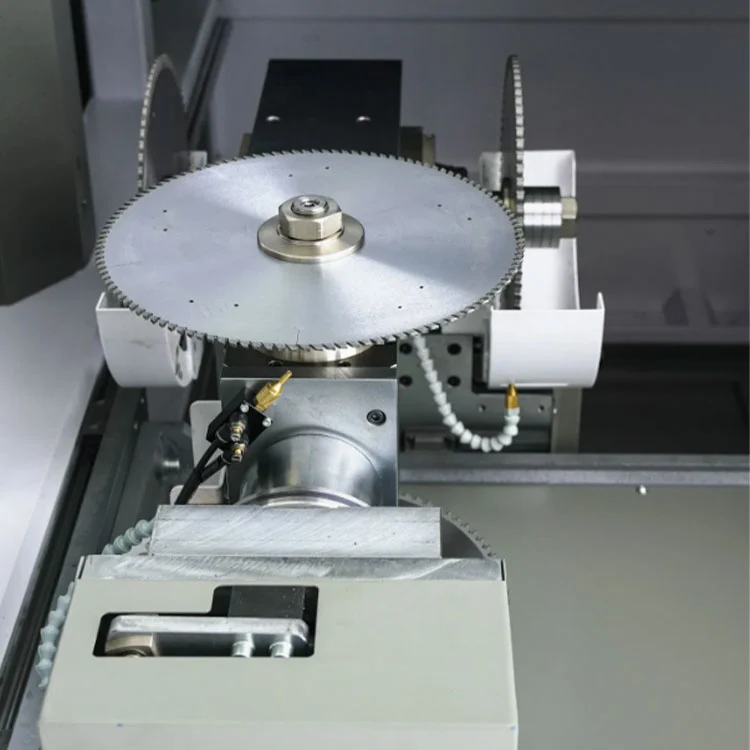

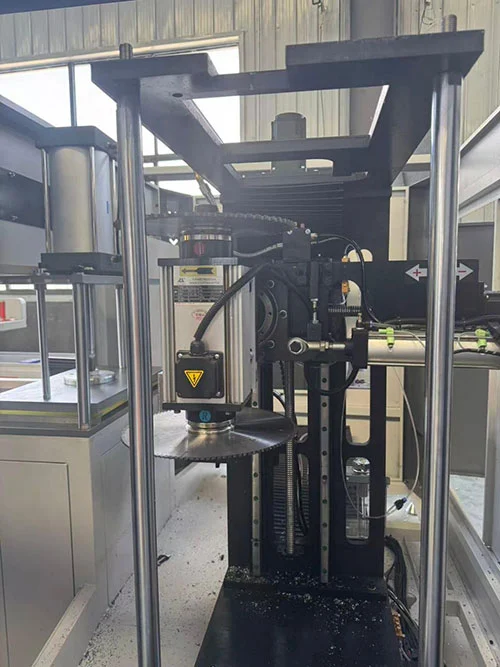

• Dvojitá vřetena (2×3kW):Každý motor vřetena dodává 3 kW při 2800 ot./min. a lze jej použít pro frézy od φ230 mm do φ350 mm. Jedno vřeteno je konfigurováno pro otáčení ve směru hodinových ručiček, druhé pro otáčení proti směru hodinových ručiček, což umožňuje obousměrné řezání bez změny polohy.

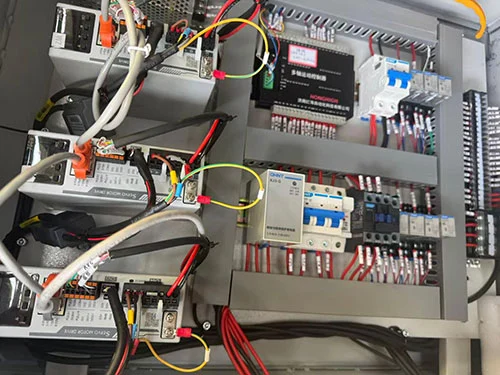

• 4+2osý CNC systém:CNC řídicí jednotka (ESTUN nebo Schneider) koordinuje čtyři lineární servoosy (posuv profilu a polohování nástroje) a dvě rotační osy (přepínání úhlu vřetena). Programy lze načítat přes USB, dotykovou obrazovku nebo volitelnou čtečku QR kódů.
• Litinová základna a lineární vedení:Těžké litinové lože poskytuje stabilní základ. Lineární vodicí lišty a přesné kuličkové šrouby zajišťují hladký a přesný pohyb os s minimální vůlí.
• Pneumatické upínání s pryžovou ochranou:Svorky bezpečně drží profil během frézování. Kontaktní plochy jsou opatřeny pryžovými podložkami, které zabraňují poškrábání povrchu a deformaci hliníku.
• Port pro odsávání prachu:Připojovací bod pro systém odsávání prachu pomáhá udržovat pracovní oblast bez hliníkových třísek během nepřetržitého provozu.

Technické specifikace

• Napájení: 380V / 50Hz / 3Ph
• Celkový výkon: 8,8 kW (2 × 3 kW vřetenové motory + servopohony)
• Otáčky vřetena: 2800 ot./min
• Průměr frézy: φ230--φ350 mm (přizpůsobitelné)
• Pracovní tlak vzduchu: 0,5--0,8 MPa
• Max. hloubka frézování: 80 mm
• Maximální velikost profilu: Šířka ≤120 mm, Výška ≤150 mm
• Rozměr stroje: 1700 × 800 × 1500 mm
• Hmotnost: ≈ 450 kg

Továrna a poprodejní služby

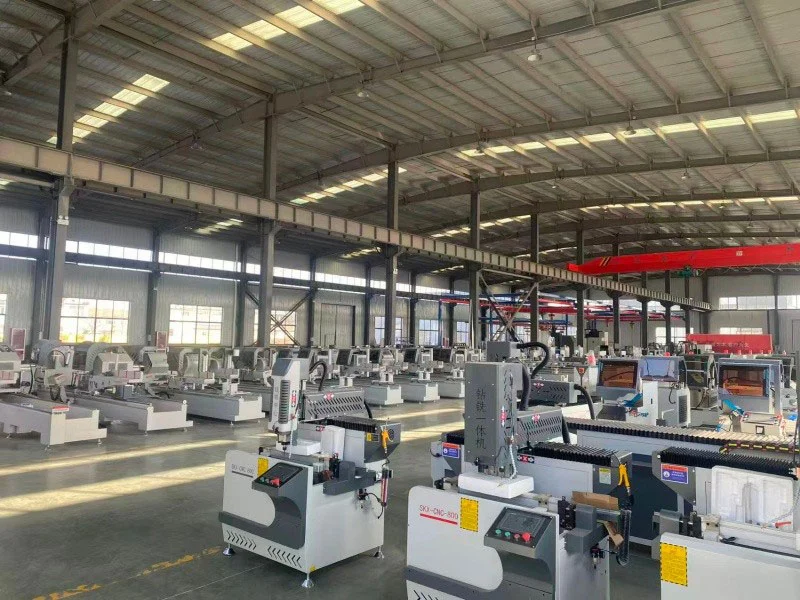

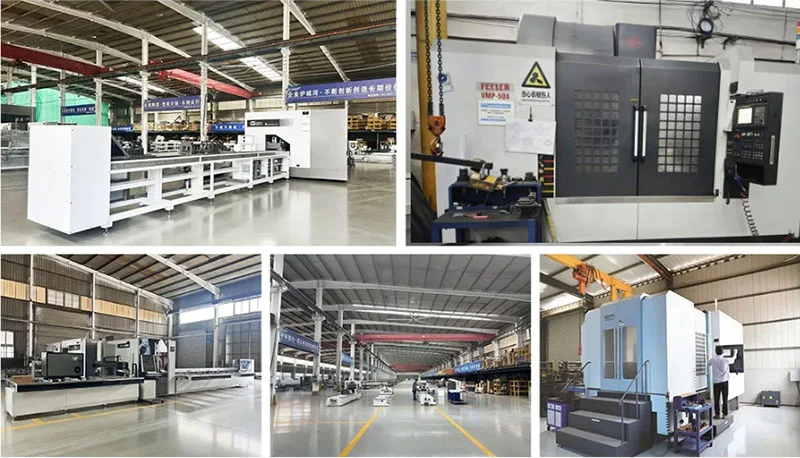

Společnost Lebulang Machine provozuje svůj výrobní závod Jinan od roku 1996 a vyrábí stroje na zpracování oken, dveří a profilů. TheDual Cut 4+2 osá koncová fréza s tepelným lámáním hliníku výrobní linkaodesílá přímo z továrny s certifikáty CE a ISO. Jednoletá záruka na konstrukci je standardní. Bezplatně jsou zahrnuty návody na vzdálenou instalaci, školicí média a online podpora. Spotřební materiál — řezačky, čelisti, těsnění — držíme skladem. Uvedení do provozu lze zajistit na místě.

FAQ

Otázka: Zvládne vaše zařízení jak okenní/dveřní profily, tak hliníkové profily předstěn?

A: Ano. Naše továrna vyrábí inteligentní stroje pro výrobu dveří, oken a fasádních stěn. Například pracovní stanice G20/G50 zvládne obrábění v plném rozsahu, zatímco naše pily značky Lebulang řežou profily v úhlech od 45° do 135°. Zařízení doporučujeme na základě vašich specifických výrobních potřeb.

Otázka: Je operace složitá? Potřebuji mnoho kvalifikovaných pracovníků?

Odpověď: Stroje navrhujeme tak, aby byly provozovány s minimálním školením. CNC systém ukládá přednastavené programy a rozhraní používá přímočaré nabídky. Nejsou vyžadovány žádné pokročilé znalosti programování. Poskytujeme bezplatné školicí materiály, vzdálené pokyny a instalační videa, která pomohou vašim zaměstnancům rychle se zdokonalit.

Otázka: A co přesnost zpracování a dlouhodobá stabilita?

A: Používáme litinová tělesa strojů, lineární vodicí kolejnice a pohony s kuličkovým šroubem se servomotory. Základní komponenty pocházejí od mezinárodně uznávaných dodavatelů. Nástroje s diamantovým hrotem a automatické mazací systémy pomáhají udržovat kvalitu řezu a prodlužují životnost součástí, čímž podporují konzistentní přesnost v průběhu času.

Otázka: Jaký poprodejní servis poskytujete?

Odpověď: Nabízíme 24hodinovou online podporu, jednoletou záruku a celoživotní servis. K dispozici je vzdálené řešení problémů prostřednictvím videohovoru. Pokud bude nutná návštěva na místě, můžeme ji zajistit za příplatek. Náhradní díly jsou skladem a lze je rychle expedovat.
