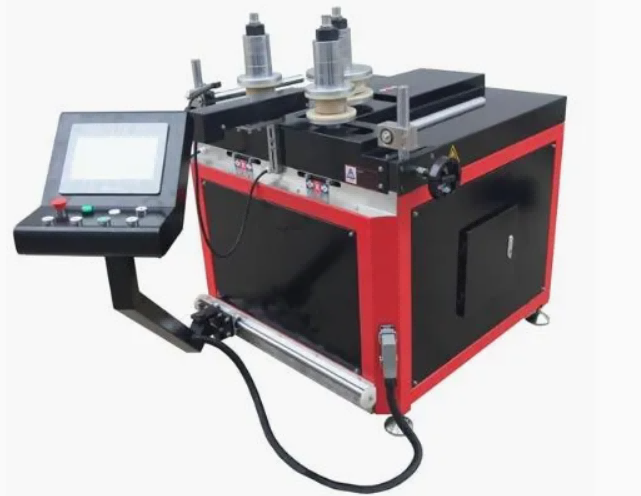

Vysoce výkonný CNC ohýbačka profilů pro hliník a PVC

Tento CNC ohýbací stroj na ohýbání hliníkových a PVC profilů je účelově vyroben pro výrobu architektonických profilů, včetně obvodových stěn, fasád, obloukových oken a okenních rámů z PVC. Je vybaven 3-válcovým synchronizovaným ohýbacím systémem a servořízením, poskytuje hladké křivky bez zkreslení s přesností ±0,5 mm. Stroj je kompatibilní s hliníkovými výlisky a PVC/UPVC profily a podporuje ohýbání s více poloměry v jediném nastavení, což výrazně zlepšuje efektivitu výroby a zároveň snižuje plýtvání materiálem. CE certifikovaný a plně přizpůsobitelný, je ideálním řešením pro moderní architektonické aplikace ohýbání.

• Kompatibilita s více materiály:TheCNC ohýbačka hliníkových profilů z PVCohýbá hliníkové, PVC, UPVC, tepelně dělené, nerezové a měděné profily. Sady nástrojů lze měnit tak, aby vyhovovaly různým třídám materiálů a průřezům v rámci kapacity stroje.
• 3osé CNC polohování:Servomotory na osách X, Y a Z jsou poháněny pomocí řídicí jednotky CNC s 10palcovou dotykovou obrazovkou. Přesnost polohování je ±0,02 mm. Operátoři programují tvary s více poloměry, oblouky a složené křivky přímo na rozhraní nebo importují data přes USB.
• Možnosti hydraulického tahu:Nabízeny jsou tři konfigurace hydraulických stanic – 20tunové, 25tunové a 40tunové – vybrané na základě materiálu profilu, tloušťky stěny a požadovaného poloměru ohybu. Hydraulické čerpadlo pracuje se sníženou hlučností ve srovnání se standardními průmyslovými jednotkami.
• Rozsah tvaru ohybu:Stroj vyrábí tvary C, U, S, plný kruh, elipsu, kombinace více poloměrů a vlastní oblouky. Tvarovací pásy a válečkové formy lze přizpůsobit tak, aby odpovídaly průřezu profilu pro optimální kvalitu ohybu.

Jak to funguje

Načítání profilu

Hliníkové nebo PVC profily jsou umístěny do podávacího vedení a bezpečně upnuty, aby se zabránilo sklouznutí nebo zkroucení během procesu ohýbání.

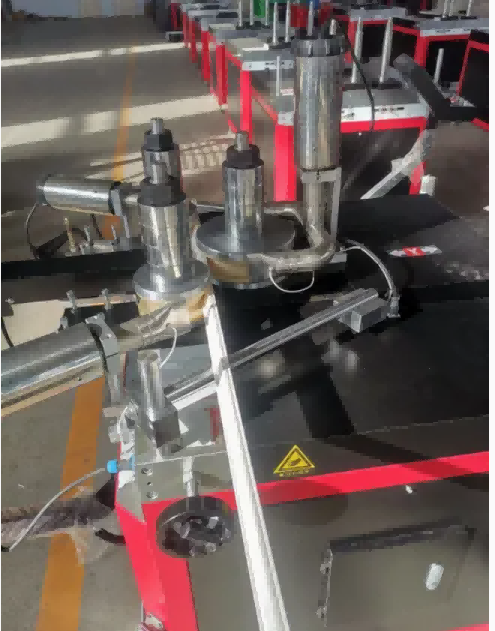

2. 3-válcové synchronizované ohýbání

Stroj používá tři přesné válce:

Horní válec – pohání profil dopředu

Dva boční válečky – pohybují se po CNC řízených trajektoriích a vyvíjejí rovnoměrný tlak

Tento synchronizovaný pohyb zajišťuje konzistentní tvorbu oblouku bez poškození nebo deformace povrchu.

3. Servo-Driven Precision

Servomotory řídí polohování válců v reálném čase, poskytují přesnou zpětnou vazbu a opakovatelný výkon ohýbání. CNC systém automaticky kompenzuje odpružení materiálu.

4. Multi-Radius Programování

Operátoři mohou naprogramovat více poloměrů ohybu, obloukových segmentů a plných kružnic přímo z výkresů CAD. Stroj provádí složité křivky bez ručního zásahu.

5. Kontinuální výroba

Jakmile je program nastaven, stroj opakuje cyklus ohýbání s vysokou konzistencí, takže je vhodný jak pro hromadnou výrobu, tak pro zakázkové architektonické projekty.

Průběh procesu:

Načítání profilu → Zadání CNC programu → 3-válcová synchronizace → Polohování servopohonu → Ohýbání s více poloměry → Hotový zakřivený profil

Klíčové vlastnosti

3-válcový synchronizovaný ohýbací systém pro hladké a přesné křivky

Servo-Driven Control pro přesnost a opakovatelnost v reálném čase

Ohýbání s více poloměry v jediném nastavení

Kompatibilní s hliníkovými a PVC/UPVC profily

CAD Drawing Import pro komplexní programování křivek

Automatická kompenzace Spring-Back

Uživatelsky přívětivé CNC rozhraní

Heavy-Duty rám pro provoz bez vibrací

CE certifikované a přizpůsobitelné

Aplikace

• Ohýbání profilu záclonové stěny

  Architektonické fasádní zakřivené rámy

  Obloukové profily oken a dveří

  Ohýbání okenních a dveřních rámů z PVC

  Hliníkové opláštění a ohýbání lišt

  Dekorativní interiérové ​​profily




Výrobce a záruka

Shandong Lebulang Precision Machinery Co., Ltd., působící jako Lebulang Machine, vyrábí zařízení na zpracování hliníku a PVC ve své továrně v Jinanu v Číně od roku 1996.CNC ohýbačka hliníkových profilů z PVCje dodáván přímo z výroby s certifikací CE a ISO. Na hlavní konstrukci se vztahuje roční záruka. Vzdálená technická podpora, instalační videa a anglický manuál jsou poskytovány bez dalších nákladů. Instalaci na místě a školení lze dohodnout samostatně. Náhradní díly jako válečkové formy, tvarovací pásy a hydraulická těsnění jsou skladem. Barvu stroje, značku a balení lze přizpůsobit podle dohod OEM a ODM.

FAQ

Často kladené otázky

1. Jaké materiály dokáže tento stroj ohýbat?

Je určen pro hliníkové výlisky a PVC/UPVC profily používané v oknech, dveřích, předstěnách a fasádách.

2. Může ohýbat více poloměrů v jednom profilu?

Ano. CNC systém podporuje ohýbání s více poloměry a segmentovým obloukem v rámci jednoho programu.

3. Je stroj vhodný pro velkosériovou výrobu?

Absolutně. Jakmile je stroj naprogramován, opakuje ohýbací cykly s vysokou konzistencí a minimálními zásahy operátora.

4. Podporuje import souborů CAD?

Ano. Složité křivky a obloukové segmenty lze importovat přímo z výkresů CAD pro přesné provedení.

5. Lze stroj přizpůsobit?

Ano. Nabízíme přizpůsobení OEM/ODM pro velikost profilu, kapacitu ohýbání a řídicí systémy.

Proč zvolit tento stroj

Přesné ohýbání – přesnost ±0,5 mm pro architektonické normy

Efektivita – Ohýbání s více poloměry v jednom nastavení snižuje pracnost a dobu cyklu

Všestrannost – Jeden stroj pro hliníkové a PVC profily

Spolehlivost – Robustní rám a servopohon zajišťují dlouhodobou stabilitu

Global Compliance – certifikace CE pro mezinárodní projekty
