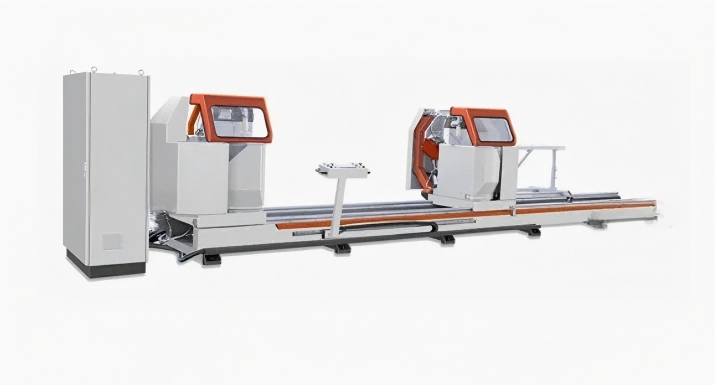

Vysoce přesná 5osá CNC kombinovaná pokosová pila

Vlastnosti a výhody hliníkového rámu skříně 22,5°--135°

1. 5-osý CNC inteligentní řídicí systém

• Vybaveno průmyslovým CNC ovladačem abezkomutátorové servomotorypro všech 5 os, což zajišťuje hladké, přesné a opakovatelné pohyby.
• 15palcový dotykový displejs uživatelsky přívětivým rozhraním: Programujte úhly, délky a režimy řezání během několika minut; podporuje přenos dat přes USB/LAN.
• Vestavěnýautomatická kompenzacepro délkové a úhlové chyby, eliminaci ručních úprav a snížení plýtvání materiálem.

2. Bezkonkurenční úhlová všestrannost (22,5°--135°)

• Horizontální rotace: 22,5° (vnější) až 135° (dovnitř) pro neomezené kombinace úhlů pokosu.
• Vertikální náklon: 45°--90° pro šikmé řezy, umožňující komplexní 2D složené úhlové řezání v jednom průchodu.
• Ideální prorohy hliníkových rámů skříněk, pokosy zárubní a architektonické profily na míru.

3. Dvouhlavé vysoce účinné řezání

• Dvě nezávislé řezací hlavy (pevná levá, motorizovaná pravá) ssynchronní nebo individuální provoz.
• Maximální délka řezu:6000 mm; manipuluje s velkými hliníkovými profily pro rámy skříní a předstěny.
• Cyklus řezání nahoru-zdvihs radiálním posuvem: Kombinuje otočné a lineární pohyby pro maximální řeznou kapacitu.



Hliníkový rám skříně 22,5°--135°

Hliníkový rám skříně 22,5°--135° Volitelné příslušenství

• Tiskárna štítků pro sledování profilu.
• Vysoce účinný lapač prachu.
• Prodloužená podpěra materiálu (až 8000 mm).
• Automatický podávací systém pro hromadnou výrobu.

5osá CNC kombinovaná pokosová pila 22,5°--135° Hliníkový rám skříně Technické parametry

• ☆ Napájecí napětí: 380V±10% 50Hz±2% třífázový čtyřvodičový systém
• ☆ Výkon motoru pily: 3 kW 2800 ot./min
• ☆ Pracovní tlak: 0,6~0,8MPa
• ☆ Specifikace pilového kotouče: Φ600 × Φ38 × 4,8 × 4,2 × 144P
• ☆ Úhel pilového kotouče: 45°~90° libovolný úhel
• ☆ Úhel otočení stolu: 45 ° ~ 135 ° libovolný úhel
• ☆ Rozsah řezné sekce: 200 mm × 200 mm (úhel řezu 90°, šířka × výška, viz rozsah řezných částí)
• ☆ Délka řezu: 700mm~5000mm (90°)
• ☆ Rychlost posuvu kotouče: 0~3 m/min
• ☆ Drsnost řezné plochy: ≤ Ra12,5μm

FAQ

5osé CNC servořízení

Plně automatizované ovládání rotace pilové hlavy, náklonu a polohování profilu zajišťuje přesné kombinované úhlové řezání bez ručního nastavování.

Vysoce přesný řezný výkon

Poskytuje přesnost ±0,1 mm s čistými řezy bez otřepů, ideální pro výrobu špičkových hliníkových a UPVC profilů.

Složené pokosové a úkosové řezání

Podporuje složité kombinace úhlů, včetně pokosu, zkosení a složených řezů, pro obvodové pláště a architektonické profily.

Pneumatický profilový upínací systém

Vícebodové upínání zajišťuje stabilní a bezpečné držení při řezání, minimalizuje vibrace a zvyšuje bezpečnost.

Struktura stroje průmyslové třídy

Robustní ocelový rám s antikorozním povlakem poskytuje dlouhodobou stabilitu a odolnost v náročných dílenských prostředích.

Uživatelsky přívětivé CNC rozhraní

Intuitivní ovládání pomocí dotykové obrazovky s přednastavenými programy řezání zjednodušuje obsluhu a zkracuje dobu tréninku.

Vysoká účinnost řezání

Optimalizované vřeteno a servosystém umožňují rychlé řezné cykly a zvyšují denní výkon výrobců oken a dveří.

Bezpečnostní ochranný systém

Vybaveno bezpečnostními kryty, nouzovým zastavením a automatickým poruchovým alarmem pro zajištění bezpečnosti obsluhy
