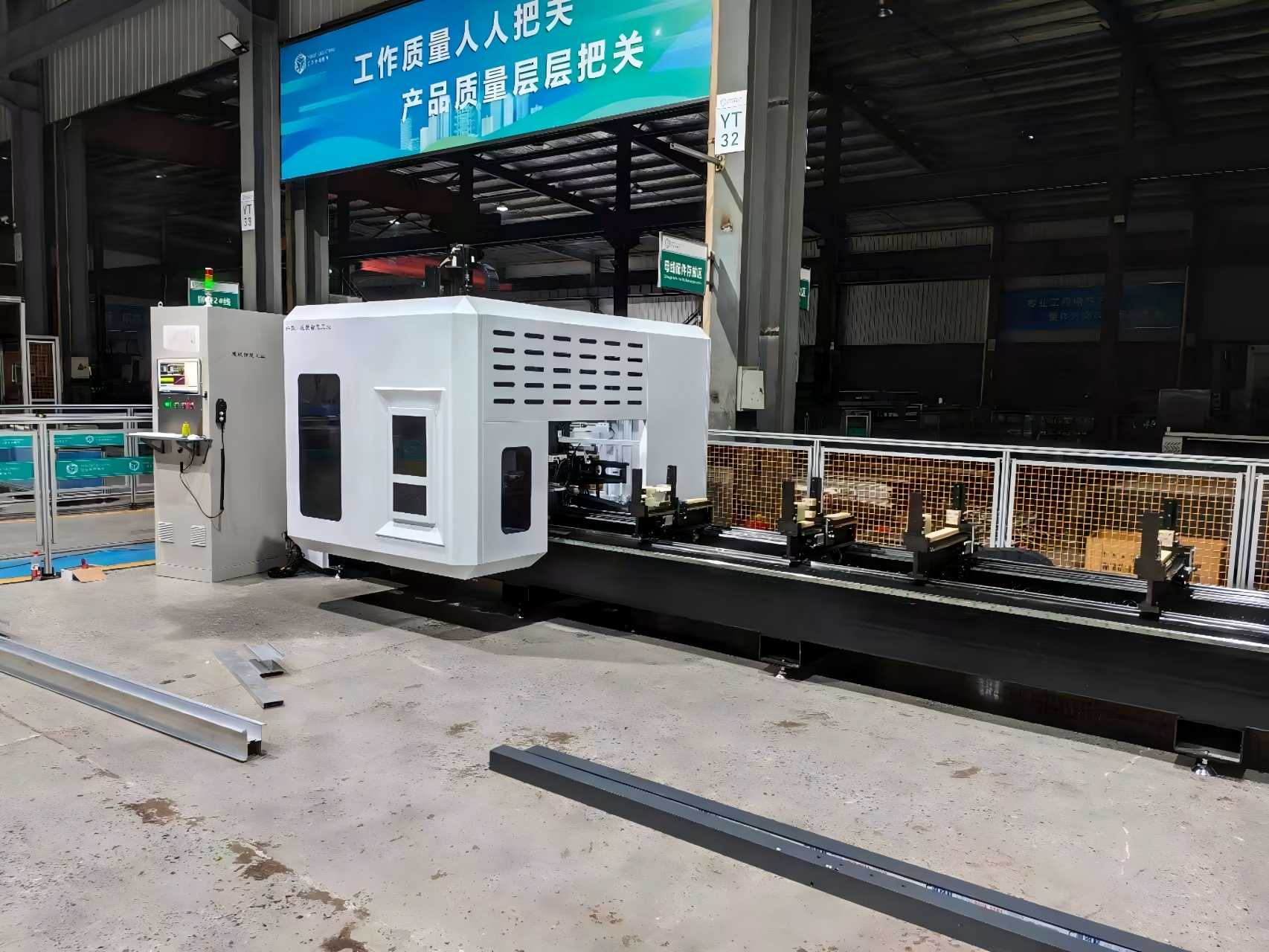

Vysoce přesné 5osé portálové obráběcí centrum pro komponenty obvodových stěn

Shrnutí produktu

Naše vysoce tuhé 5osé portálové obráběcí centrum pro systémy obvodových stěn je navrženo tak, aby transformovalo složité architektonické návrhy na přesné fasádní komponenty. Díky integraci programování CAD/CAM s rotačním frézováním v ose A/C stroj zpracovává velkoformátové hliníkové profily, sdružené panely a ocelové rámy předstěn v jediném nastavení. Jeho robustní portálová konstrukce zajišťuje dlouhodobou stabilitu a přesnost polohování ±0,05 mm, zatímco automatický měnič nástrojů (ATC) umožňuje nepřetržité frézování, vrtání, závitování a řezání. Navrženo pro moderní výrobu fasád, eliminuje opakované upínání, snižuje náklady na pracovní sílu a poskytuje vynikající kvalitu povrchu pro složité geometrie.

Klíčové vlastnosti

•


  5osé simultánní obrábění pro složité geometrie fasád a 3D obrysy

  Heavy-Duty portálová struktura pro vysokou tuhost a tlumení vibrací

  Velkoformátová obráběcí plocha podporující nadrozměrné fasádní panely

  Vysokorychlostní elektrovřeteno optimalizované pro hliníkové a ocelové profily

  Automatický měnič nástrojů (ATC) pro kontinuální obrábění

  Pokročilý CNC řídicí systém kompatibilní s běžným CAD/CAM softwarem

  Přizpůsobitelná konfigurace pro jednotnou a modulární výrobu závěsných stěn

  Certifikace CE s globální poprodejní podporou




Technické specifikace

Jak to funguje

. CAD / CAM programování

Architektonické návrhy obvodových stěn jsou vytvářeny v CAD softwaru a převedeny na CNC dráhy nástroje pomocí CAM. Systém vypočítává optimální úhly řezu, trajektorie nástrojů a sekvence obrábění pro složité geometrie fasád.

2. Upínání obrobku

Dlouhé hliníkové nebo ocelové profily předstěn, stejně jako nadrozměrné fasádní panely, jsou bezpečně upevněny na CNC řízeném pracovním stole pomocí adaptivních pneumatických svěrek, které zabraňují obrábění oblastí a zabraňují deformaci.

3. Pohyb portálem (osy X / Y / Z)

Portál můstkového typu se pohybuje podél osy X (délka), zatímco obráběcí hlava se pohybuje přes osu Y (šířka) a osu Z (výška). Tato řada velkoformátových pojezdů podporuje nepřerušované obrábění součástí předstěn v plné velikosti.

4. 5osé simultánní obrábění (A/C osy)

Kromě lineárního pohybu se hlava vřetena naklání prostřednictvím osy A a otáčí se prostřednictvím osy C, což umožňuje složené úhlové frézování, obrábění odvodňovacích drážek a 3D řezání obrysů bez uvolnění obrobku.

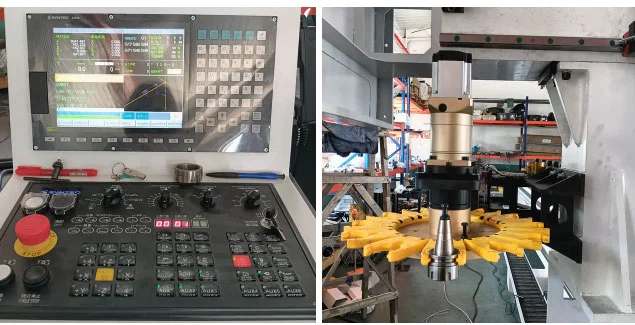

5. Automatická výměna nástroje (ATC)

V zásobníku nástrojů jsou uloženy vrtáky, stopkové frézy, závitníky a pilové kotouče. ATC automaticky vyměňuje nástroje během cyklu, což umožňuje kompletní obrábění závěsných sloupků, příček a panelů v jedné operaci.

6. Přesný výstup

Průběžné měření a kompenzace v reálném čase zajišťují rozměrovou přesnost. Hotové komponenty obvodového pláště jsou připraveny k montáži s čistými hranami, přesnými pozicemi otvorů a komplexními 3D profily.

Průběh procesu:

Model CAD → Dráha nástroje CAM → Upínání → X/Y/Z Portálový pohyb → Naklápění osy A/C → Frézování / Vrtání / Závitování → Hotový komponent obvodové stěny

Hlavní rozsah aplikace

Typické aplikace pro5osé portálové obráběcí centrum pro obvodové pláštězahrnout:

1. Výškové budovy sjednocené hliníkové závěsové rámy
2. Extruze pro skleněné fasády se skrytým rámem a obnaženým rámem
3. Rohové spoje obvodových stěn a speciálně tvarované fasádní profily
4. Sluneční místnost, světlík a velké hliníkové okenní a dveřní profily
5. Bodově podepřené hliníkové podpěrné držáky pro skleněné závěsy
6. Průmyslové hliníkové fasádní a dekorativní ocelové stěnové profily
7. Lehké hliníkové profily pro letectví a kosmonautiku (kompatibilní v různých odvětvích)

Vhodné suroviny: hliníková slitina 6063, duté profily, masivní hliník, tenkostěnná ocel, architektonické profily z PVC.

Často kladené otázky

1. Jaké materiály dokáže tento stroj zpracovat?

Je optimalizován pro hliníkové profily předstěn a také podporuje ocelové a kompozitní fasádní materiály.

2. Je tento stroj vhodný pro sjednocené obvodové pláště?

Ano. Díky velkému rozpětí portálů a 5osým možnostem je ideální pro sjednocené a modulární fasádní systémy.

3. Lze oblast obrábění přizpůsobit?

Ano. Pojezd X / Y / Z a šířku portálu lze přizpůsobit podle požadavků projektu.

4. Které řídicí systémy jsou podporovány?

Standardní možnosti zahrnují Siemens, Fanuc a OSAI, všechny kompatibilní s běžným CAD/CAM softwarem.

5. Podporuje stroj automatické výrobní linky?

Ano. Může být integrován s automatickými nakládacími a vykládacími systémy pro nepřetržitou výrobu.

Proč zvolit tento stroj

Efektivita jednoho nastavení – Žádné opakované upínání, méně úhlových chyb

Přesnost pro architektonické normy – přesnost ±0,05 mm pro viditelné fasádní povrchy

Škálovatelná výroba – Vhodné jak pro malosériovou zakázkovou výrobu, tak pro hromadnou výrobu

Globální shoda – certifikace CE a navržená pro mezinárodní projekty
