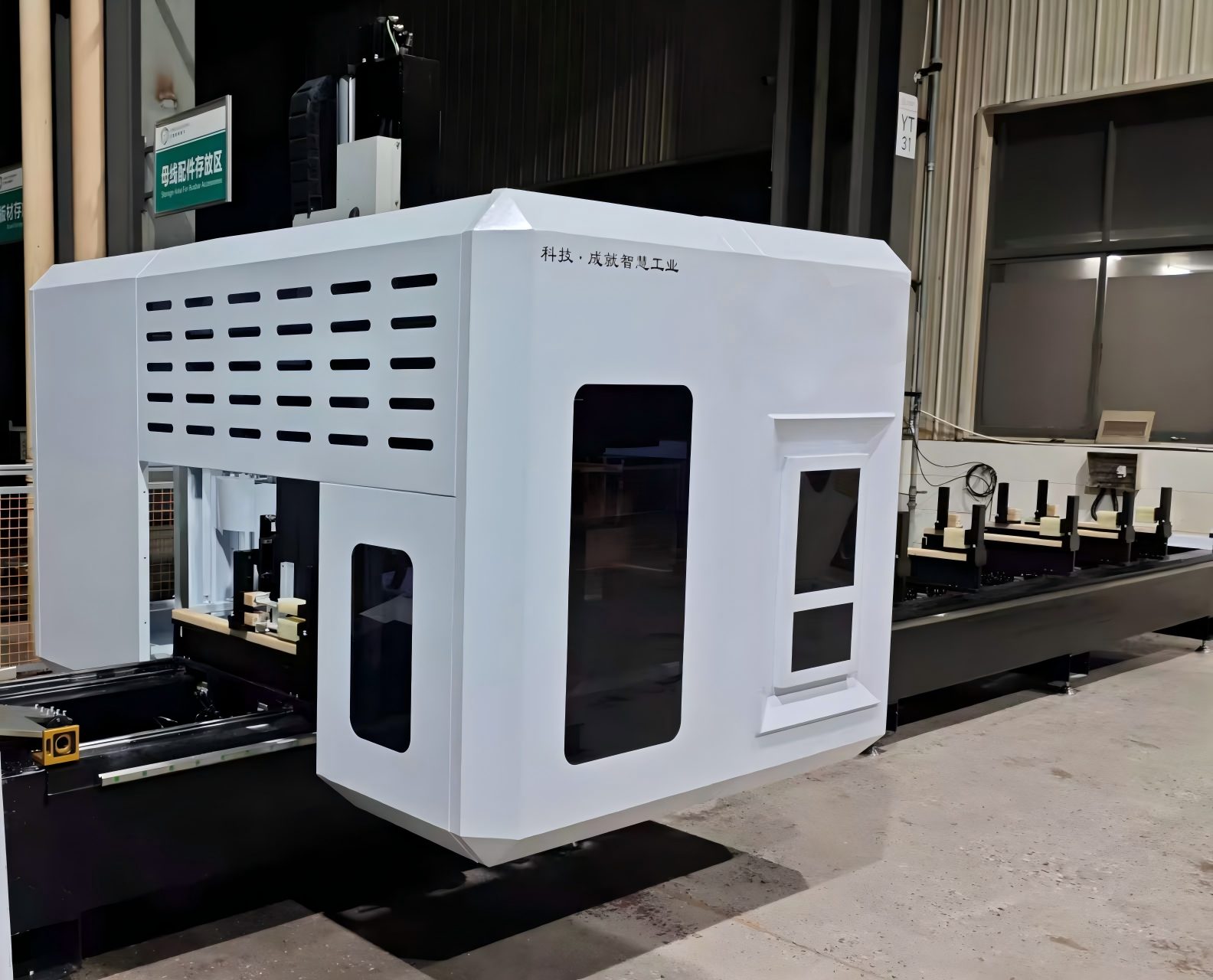

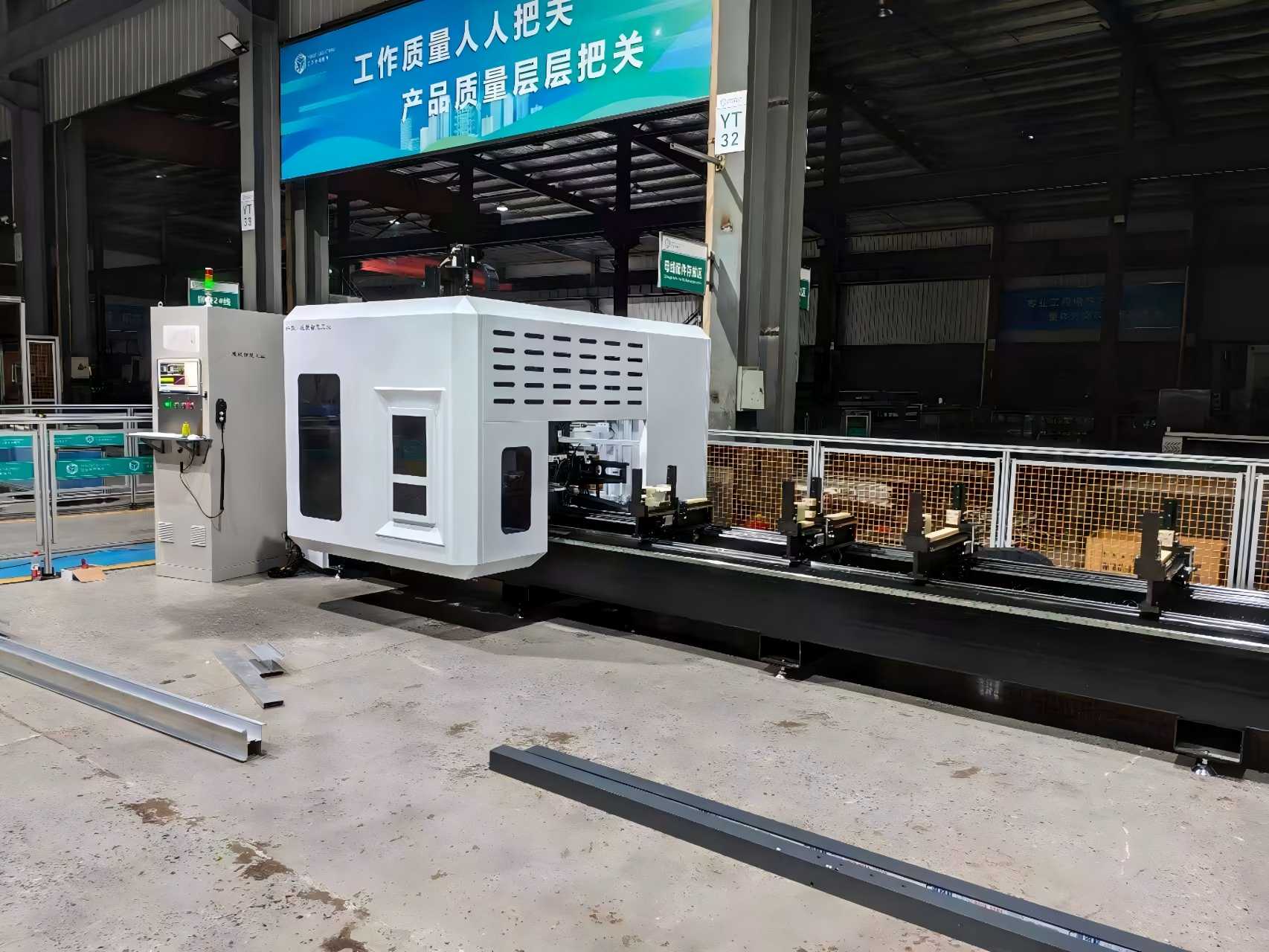

Vysokorychlostní 5osé portálové obráběcí centrum pro výrobu záclonových stěn

Naše 5osé portálové obráběcí centrum s vysokou tuhostí je speciálně navrženo pro průmysl architektonických fasád a fasád. Vyniká při obrábění velkoformátových hliníkových profilů, sjednocených fasádních panelů a složitých geometrií s přesností polohování ±0,05 mm. Navrženo pro vysokorychlostní frézování, vrtání, závitování a řezání, výrazně zlepšuje efektivitu výroby a zároveň zajišťuje vynikající kvalitu povrchu. Certifikace CE s komplexní poprodejní podporou.

Klíčové vlastnosti

• 5osé simultánní obrábění – Ideální pro složité geometrie fasád a 3D obrysy.

  Heavy-Duty portálová struktura – Vysoká tuhost a vynikající tlumení vibrací pro dlouhodobou přesnost.

  Velkoformátová obráběcí plocha – Podporuje nadrozměrné fasádní panely, sloupky a příčníky.

  Vysokorychlostní vřeteno – Optimalizováno pro obrábění hliníkových a ocelových profilů.

  Automatic Tool Changer (ATC) – Snižuje prostoje a zvyšuje produktivitu.

  Uživatelsky přívětivý CNC systém – kompatibilní s běžným CAD/CAM softwarem.

  Přizpůsobitelná konfigurace – řešení OEM/ODM dostupná pro globální dodavatele.




Technické specifikace

Jak to funguje

CAD/CAM vstup

Předstěnový panel nebo hliníkový profil je nejprve modelován v CAD (LogiKal, SchüCal, SolidWorks atd.).

CAM software převádí 3D model na dráhy nástroje a G-kód, včetně řezných úhlů, posuvů, rychlosti vřetena a sekvence výměny nástroje.

2. Upněte obrobek

Dlouhé hliníkové / ocelové předstěnové profily nebo velké fasádní panely jsou upevněny na loži stroje pomocí CNC řízených pohyblivých svěrek.

Svorky se automaticky umisťují, aby se zabránilo kolizím a udržely součást bez deformace.

3. Portálová struktura se pohybuje v X / Y

Stroj používá mostový portál:

Osa X = portál se pohybuje po délce profilu/panelu

Osa Y = obráběcí hlava se pohybuje po šířce

Osa Z = vřeteno se pohybuje nahoru/dolů

To poskytuje velkou, otevřenou pracovní plochu pro nadrozměrné díly předstěn.

4. Dvě rotační osy naklánějí vřeteno

Kromě X/Y/Z má stroj:

Osa A = naklonění kolem X

C-osa = rotace kolem Z

(nebo B/C v závislosti na konstrukci hlavy)

Takže vřeteno může řezat složené pokosy, úhlové odvodňovací otvory, 3D obrysy fasády a boční prvky bez uvolnění součásti.

5. 5osé současné řezání

CNC ovladač pohání lineární + rotační osy společně.

Nástroj zůstává v nejlepším úhlu k povrchu → hladší povrch, méně chvění, žádné opětovné upnutí.

Typické operace v jednom nastavení:

Koncové frézování

Vrtání / závitování

Drážkování

Pokosové řezání

Řezání pilovým kotoučem

3D obrysové frézování pro složité fasády

6. Automatická výměna nástroje

Nástroje jsou uloženy v zásobníku (vrtáky, stopkové frézy, závitníky, pilové kotouče).

ATC automaticky vymění nástroje během programu, takže jeden profil předstěny může být plně opracován bez zásahu operátora.

7. Průběžná kontrola a výstup

Sondy/enkodéry kontrolují polohu a stav nástroje.

CNC kompenzuje odchylky v reálném čase.

Výsledek: hotový závěsný sloupek, příčník nebo fasádní panel s přesnými otvory, drážkami a složitými úhly – připraven k montáži.

Hlavní rozsah aplikace

Typické aplikace pro5osé portálové obráběcí centrum pro obvodové pláštězahrnout:

1. Výškové budovy sjednocené hliníkové závěsové rámy
2. Extruze pro skleněné fasády se skrytým rámem a obnaženým rámem
3. Rohové spoje obvodových stěn a speciálně tvarované fasádní profily
4. Sluneční místnost, světlík a velké hliníkové okenní a dveřní profily
5. Bodově podepřené hliníkové podpěrné držáky pro skleněné závěsy
6. Průmyslové hliníkové fasádní a dekorativní ocelové stěnové profily
7. Lehké hliníkové profily pro letectví a kosmonautiku (kompatibilní v různých odvětvích)

Vhodné suroviny: hliníková slitina 6063, duté profily, masivní hliník, tenkostěnná ocel, architektonické profily z PVC.

Aplikační scénáře

Jednotná výroba záclonových stěn

Architektonické fasádní panely

Hliníkové sloupky a příčníky

Složitá geometrie obvodové stěny

Obrábění drážky skleněné záclony

Konstrukční rámy ocelové záclonové stěny
