Zářezová pila na závěsy pro vysoké zatížení průmyslové třídy

Přehled

Přehled produktu

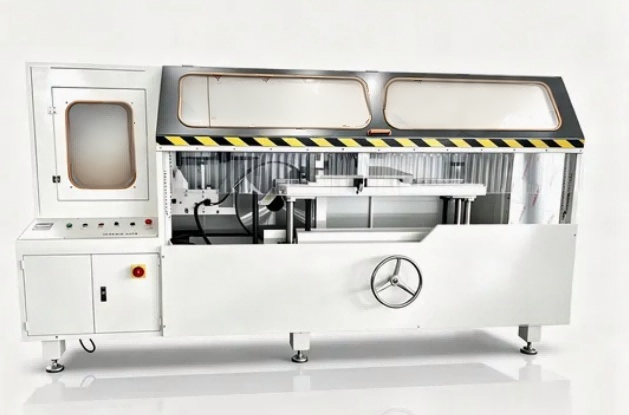

Heavy Duty Curtain Wall Notching Saw je robustní, průmyslový řezací stroj určený pro vysoce přesné vrubování hliníkových a UPVC profilů fasádních stěn. Navrženo pro náročná výrobní prostředí, kombinuje pevný konstrukční rám s pokročilým CNC řízením, aby poskytoval opakovatelnou přesnost, čisté řezy a dlouhodobou provozní spolehlivost.

Tento stroj, navržený tak, aby zvládal složité konfigurace sloupů a příčníků, zjednodušuje proces řezání zářezů pro komerční fasády, systémy výkladců a architektonické hliníkové konstrukce – výrazně snižuje ruční práci při zachování konzistentních výsledků bez otřepů.

Heavy Duty Závěsová nástěnná zářezová pila



Klíčové vlastnosti

1. CNC Servo Precision

Systém servopohonu s vysokou odezvou a programovatelným ovladačem zajišťuje přesnost polohování ±0,1 mm. Operátoři mohou uložit a vyvolat více programů zářezu pro rychlé přepínání mezi typy profilů.

2. Pevný rám pro vysoké zatížení

Tělo stroje je vyrobeno ze silnostěnné oceli s úpravou odlehčující pnutí a odolává vibracím i při nepřetržitém vysokorychlostním provozu, což zaručuje kvalitu řezu směnu za směnou.

3. Pneumatický upínací systém

Dvoučinné pneumatické válce zajišťují bezpečné, povrchově bezpečné upnutí eloxovaných nebo práškově lakovaných profilů. Funkce rychlého uvolnění minimalizuje dobu cyklu mezi obrobky.

4. Víceúhlové vrubování

Nastavitelné úhly řezu od 0° do 90° vyhovují různým geometriím obvodových stěn. Úhlové úpravy jsou řízeny pomocí digitálního odečtu nebo CNC rozhraní pro opakovatelné nastavení.

5. Integrovaná extrakce třísek

Vestavěný port pro sběr prachu a třísek se připojuje ke standardním průmyslovým odsávacím systémům, udržuje pracovní plochu čistou a prodlužuje životnost čepele.

6. Intuitivní HMI

Dotykové rozhraní člověk-stroj s podporou více jazyků (angličtina, španělština, ruština, arabština). Vizuální programování umožňuje operátorům zadávat rozměry zářezů bez specializovaného školení.

Jak to funguje

1. Obsluha položí hliníkový profil na pracovní stůl a aktivuje pneumatické upínače, které upevní obrobek z vertikálního i horizontálního směru.
2. Požadovaný úhel řezu se nastavuje pomocí digitálního displeje s magnetickou stupnicí a podle toho se umístí dvojité pilové kotouče v rozsahu ±45°.
3. Hydropneumatický systém posuvu posouvá rotující nože do profilu řízenou rychlostí (0–3 m/min), přičemž řezá zářezy, drážky nebo složené úhly v jediném průchodu.
4. CNC systém podporuje import grafiky CAD a grafické programování, což operátorům umožňuje definovat vzory zářezů, pozice otvorů a rozměry drážek přímo z návrhových souborů.
5. Tříosá konfigurace plného servomotoru (osy X, Y, Z poháněné hřebenem a pastorkem a kuličkovými šrouby) umožňuje skutečné tříosé spojení pro vrtání, frézování drážek, kulatých otvorů, otvorů speciálního tvaru, klíčových otvorů a zahloubení v jednom upnutí.
6. Volitelný třístranný překlápěcí pracovní stůl umožňuje obrábění profilu na třech plochách bez přemísťování, což zlepšuje efektivitu zpracování u složitých hliníkových výlisků.
7. Po dokončení řezacího cyklu se čepele zasunou, svěrky se uvolní a obrobený profil se odstraní.

Proč zvolit tento stroj?

Built for Volume — Navrženo pro nepřetržitou, vysoce výkonnou výrobu s minimálními prostoji

Čisté řezy bez otřepů — Přesné ovládání kotouče eliminuje sekundární dokončovací operace

Snadná změna programu — Uložte si desítky profilů zářezů; přepínání mezi úlohami během několika sekund

Nízká údržba — Zjednodušená mechanická konstrukce s přístupnými servisními místy snižuje náklady na údržbu

Osvědčená spolehlivost — Testováno v praxi ve výrobních závodech ve více než 30 zemích
