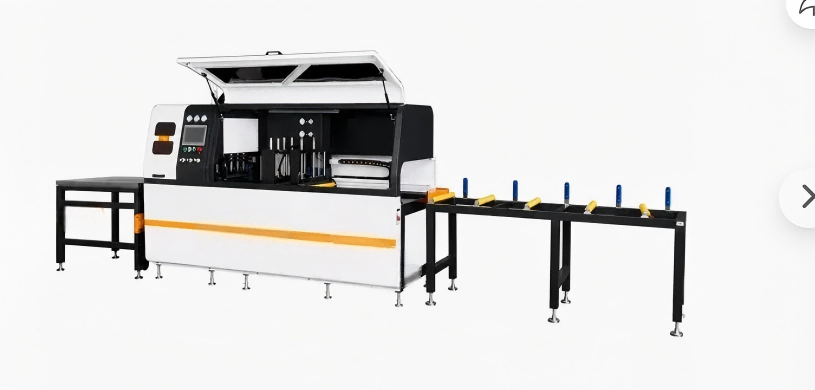

Přesná CNC kotoučová pila na průmyslové hliníkové profily

Technické specifikace

Jak Pila funguje

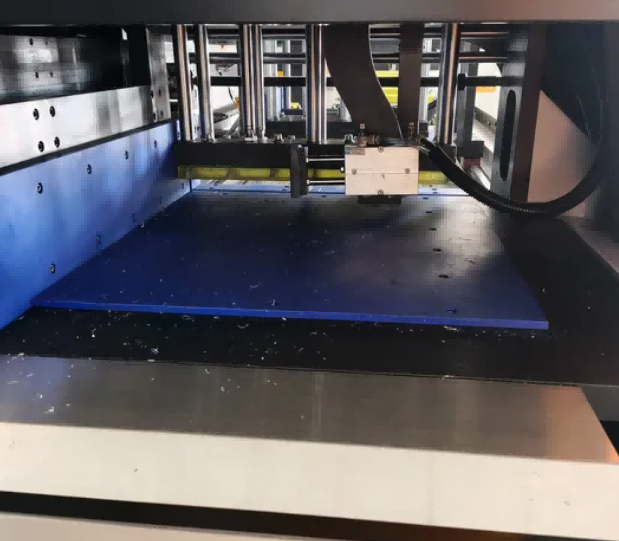

TheCNC kotoučová pila na průmyslové hliníkové profilypracuje se servomotorem poháněnou osou posuvu, která umístí profil pod pilový kotouč podle délky zadané na dotykové obrazovce. Obsluha vloží hliníkový výlisek na vstupní válečkový stůl, vybere program řezání z paměti nebo zadá nové rozměry a spustí cyklus. Pneumatické svorky zabírají z vertikálního i horizontálního směru a drží profil proti referenčním dorazům. Hlava pily, vybavená plynokapalinovým tlumicím válcem, klesá materiálem s řízenou rychlostí posuvu a vytváří čtvercový řez bez otřepů. Rozprašovač atomizované řezné kapaliny ochlazuje kotouč a obrobek během řezání. Po zatažení kotouče se svorky uvolní a servoposuv posune profil do další polohy řezu. Standardní konfigurace řeže v úhlu 90° a ±45°. S volitelným CNC úhlovým modulem se pilová hlava otáčí do libovolného úhlu mezi 22,5° a 157,5° pod programovým řízením.

Klíčové vlastnosti

Plně automatický provoz – Automatické podávání materiálu, upínání a řezání pro maximální efektivitu.

Heavy-Duty Structure – Zesílený rám stroje minimalizuje vibrace a zajišťuje dlouhodobou stabilitu.

Technologie bez otřepů – Optimalizovaná rychlost čepele a chladicí systém snižují otřepy a sekundární zpracování.

Uživatelsky přívětivé CNC rozhraní – Intuitivní dotykové ovládání pro rychlé nastavení a snadné ovládání.

Flexibilní řezné úhly – Podporuje 45°, 90° a vlastní úhlové řezání pro všestranné aplikace

Pracovní proces

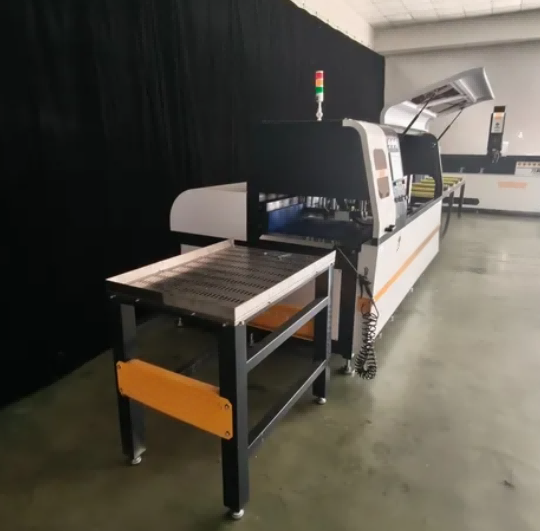

Automatické nakládání – Profily se nakládají pomocí válečkového dopravníku nebo automatického nakladače.

Přesné polohování – Servopohon zajišťuje přesnou délku řezu.

Bezpečné upínání – Pneumatické/hydraulické svěrky pevně drží profily.

Vysokorychlostní řezání – CNC řízená pilová hlava provádí čisté a přesné řezy.

Odstraňování a chlazení třísek – Integrované chlazení a dopravník třísek udržují pracovní prostor čistý.

CNC kotoučová pila na průmyslové hliníkové profily Volitelné upgradovací moduly

1. Řezná struktura s nulovým ocasem (zbytkový ocas ≤5 mm, vysoké využití materiálu)
2. Automatická nakládací a vykládací válečková dopravníková linka pro 6m dlouhé profily
3. CNC modul pro řezání libovolného úhlu (22,5°--157,5°)
4. Velkokapacitní sběrač prachu pro ukládání čipů
5. IoT vzdálená online diagnostika a modul statistiky dat
6. Svazkový vícedílný synchronní upínací přípravek
7. Vlastní prodloužená podávací dráha až 12 000 mm

Aplikační scénáře

Hliníkové okenní a dveřní profily

Předstěnové a fasádní systémy

Řezání rámu solárního panelu

Průmyslové hliníkové výlisky

Železniční doprava a automobilové hliníkové díly

Nábytkové a chladičové profily

FAQ

Q1: Jaké profily může tato CNC pila řezat?

Odpověď: Je určen pro průmyslové hliníkové profily, včetně okenních/dveřních profilů, závěsných stěn a solárních rámů. Pro větší výlisky jsou k dispozici vlastní řešení.

Q2: Je stroj plně automatický?

A: Ano. Podporuje automatické podávání, upínání, řezání a vykládání, což vyžaduje pouze jednoho operátora.

Q3: Může řezat v jiných úhlech než 90°?

A: Ano. Standardní modely podporují 45° a 90°; zakázkové úhlové řezání je k dispozici na vyžádání.

Q4: Jaká je přesnost řezání?

Odpověď: Přesnost podávání je ±0,1 mm, což zajišťuje vysokou opakovatelnost pro sériovou výrobu.
