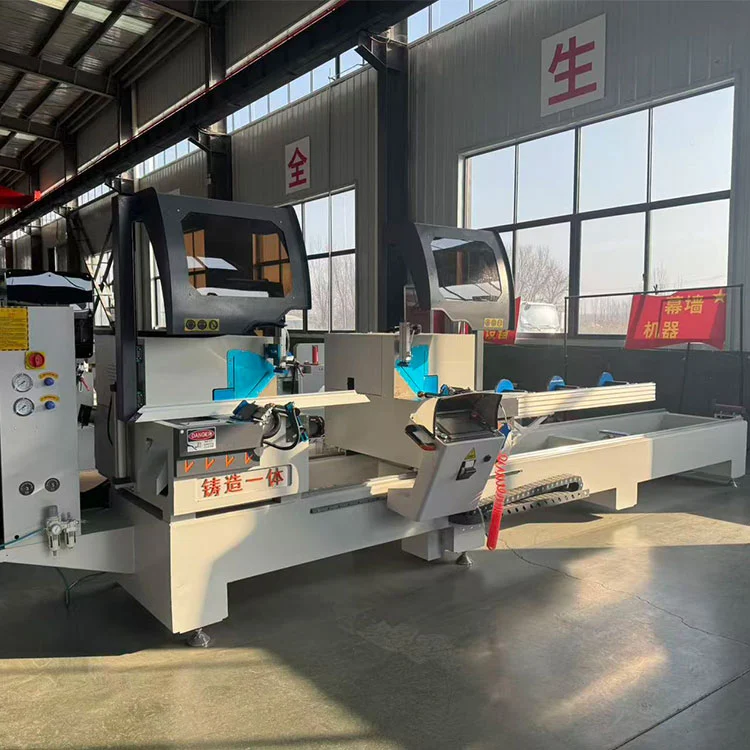

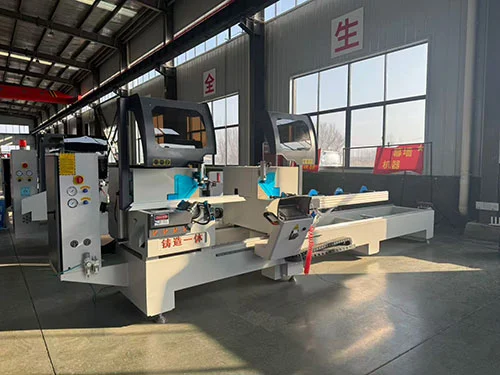

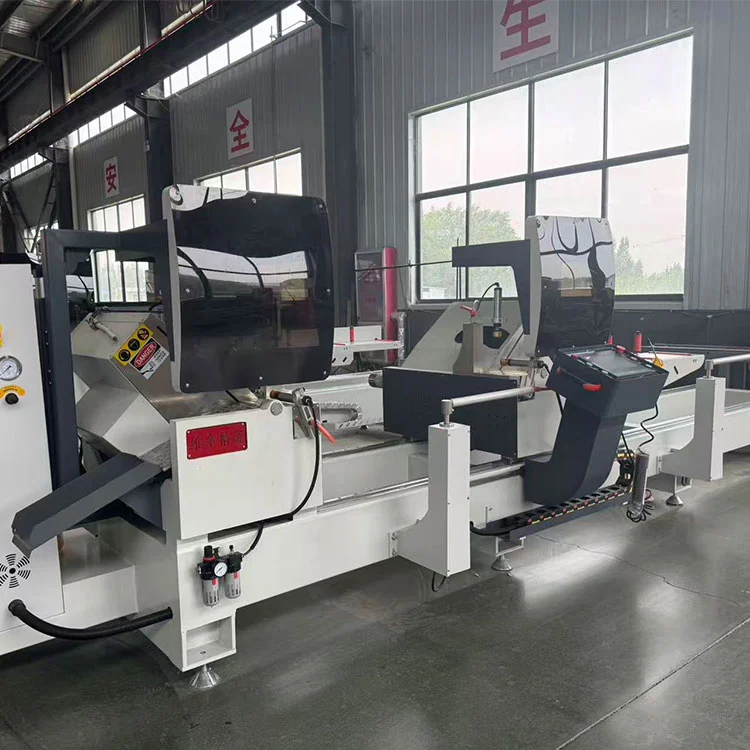

Poloautomatická dvouhlavá pokosová pila na řezání hliníkových profilů

Shandong Lebulang Precision Machinery Co., Ltd., působící pod značkou Lebulang Machine, vyrábí zařízení na zpracování hliníku a PVC ve své továrně Jinan v Číně od roku 1996. Tato poloautomatická dvouhlavá pokosová pila řeže hliníkové profily pro okna, dveře, závěsy a průmyslové rámy. Zvládá profily do šířky 350 mm a výšky 150 mm, s horizontálními úhly řezu od 45° do 135° a vertikálními úhly od 45° do 90°. Dva motory o výkonu 4 kW pohánějí pilové kotouče rychlostí 2800 ot./min. a pravá hlava se pohybuje na lineárních vedeních s ozubeným převodem pro nastavení délky. Pětiosý plně uzavřený CNC systém řídí polohování úhlu a délky, přičemž řezný posuv je plynule nastavitelný od 0 do 3 m/min.

Technické parametry

Vlastnosti

• Řezání velkých profilů:ThePoloautomatická dvouhlavá pokosová pila na řezání hliníkových profilůje určen pro dvourozměrné sdružené úhlové řezání velkých hliníkových profilů. Zvládá šířky až 350 mm a výšky až 150 mm a pokrývá standardní velikosti obvodových plášťů a průmyslových profilů.
• Pětiosý plně uzavřený CNC systém:Polohování úhlu a délky je řízeno pětiosým CNC systémem s uzavřenou zpětnou vazbou. To udržuje toleranci úhlu v rozmezí ±5′ a toleranci opakování délky v rozmezí ±0,2 mm za normálních provozních podmínek.
• Pohyblivý převod pilové hlavy:Pravá řezná hlava se pohybuje na lineárním vodicím páru s pohonem hřebenem a pastorkem. Toto uspořádání podporuje tuhost potřebnou pro přesné polohování délky přes plnou řeznou kapacitu 6000 mm.
• Přesná otočná ložiska:Rotace pilové hlavy využívá zkřížená válečková ložiska, která zajišťují stabilní úhlový pohyb s nízkým třením. Tato konstrukce přispívá k hladkému nastavení úhlu a spolehlivému zajištění v nastavené poloze.
• Vylepšená struktura vahadla:Pilový kotouč je namontován na zesíleném vahadle, které se vyklápí směrem nahoru zespodu pracovního stolu. Tato konfigurace vytváří hladký, čistý řezný povrch na profilu a zlepšuje celkovou stabilitu řezu.
• Houpačka nože pod stolem:Směr podávání kotouče je zespodu pracovní desky, což pomáhá udržet ruce operátora mimo oblast řezání během cyklu.
• Integrované mazání a chlazení:S pilovým kotoučem se pohybuje mlhové mazací a chladicí zařízení, které nanáší řeznou kapalinu přímo na zuby kotouče a oblast řezu. To pomáhá prodloužit životnost kotouče a zlepšuje kvalitu řezu na hliníku.

Jak to funguje

ThePoloautomatická dvouhlavá pokosová pila na řezání hliníkových profilůpracuje s operátorem, který nastavuje požadované horizontální a vertikální úhly řezu, stejně jako délku řezu, na ovládacím panelu CNC. Pravá řezná hlava se automaticky pohybuje podél lineárního vedení do naprogramované polohy. Hliníkové profily jsou umístěny na válečkových nosných stolech a zajištěny pneumatickými svorkami. Obě hlavy mohou řezat současně nebo nezávisle. Během cyklu řezání se pilové kotouče vychylují směrem nahoru zpod pracovního stolu a prořezávají profil s řízenou rychlostí posuvu mezi 0 a 3 m/min. Během řezání se aktivuje systém mazání mlhou. Po zatažení nožů se svorky uvolní a nařezané kusy se odstraní. Pětiosý CNC systém s uzavřenou smyčkou monitoruje a upravuje polohu tak, aby byla zachována přesnost při dávkovém řezání.

Klíčové komponenty

• Motory pil (2 × 4 kW):Každá řezací hlava je poháněna 4 kW motorem otáčejícím se při 2800 ot./min. Výkon je přizpůsoben průměru kotouče a kapacitě řezného průřezu 350 × 150 mm.
• Lineární vedení a hřeben s pastorkem:Pohyblivá pravá hlava je vedena na přesném lineárním vedení a je polohována pomocí hřebenového pohonu. Tato převodovka poskytuje tuhost a přesnost potřebnou pro polohování délky nad lůžkem 6000 mm.
• Křížová válečková ložiska:Používá se na čepu hlavy pily pro nastavení úhlu. Tato ložiska poskytují vysokou tuhost a plynulé otáčení s minimální vůlí.
• Pětiosý CNC ovladač:Spravuje horizontální a vertikální úhly řezu, polohování délky a rychlost posuvu. Systém s uzavřenou smyčkou využívá zpětnou vazbu z kodérů k udržení přesnosti polohování.
• Systém mazání mlhou:Sestava trysky, která se pohybuje s pilovým kotoučem a dodává rozprášenou řeznou kapalinu do oblasti řezu. To snižuje třecí teplo a pomáhá předcházet navaření hliníkových třísek na zuby kotouče.
• Pneumatické svorky:Během řezání držte profil na místě. Upínací tlak je nastavitelný pomocí vzduchového regulátoru.

Aplikace

ThePoloautomatická dvouhlavá pokosová pila na řezání hliníkových profilůse používá k řezání hliníkových profilů při výrobě oken a dveří, výrobě fasádních stěn, výrobě rámů solárních panelů a obecné průmyslové zpracování hliníku. Zvládá plné a duté výlisky, tepelně dělené profily a lehké profily z neželezných kovů v rámci specifikované řezné kapacity.

Výrobce a podpora

Shandong Lebulang Precision Machinery Co., Ltd., působící jako Lebulang Machine, vyrábí zařízení na zpracování hliníku ve své továrně v Jinanu v Číně od roku 1996.Poloautomatická dvouhlavá pokosová pila na řezání hliníkových profilůje dodáván přímo z výroby s certifikací CE a ISO. Na hlavní konstrukci se vztahuje roční záruka. Součástí je vzdálená technická podpora, provozní videa a anglický manuál. Náhradní díly jsou skladem k expedici. Napětí, délku řezu a možnosti upínání lze přizpůsobit v době objednávky.

FAQ

Q1: Jaké typy profilů může tato pila řezat?

A: Řeže hliníkové profily do šířky 350 mm a výšky 150 mm, včetně plných tyčí, dutých výlisků a tepelně dělených profilů. Je vhodný i pro lehké neželezné kovy a některé PVC profily.

Q2: Může řezat složené úhly?

A: Ano. Stroj provádí dvourozměrné složené úhlové řezání, přičemž horizontální úhel je nastavitelný od 45° do 135° a vertikální úhel od 45° do 90°.

Q3: Jaká je přesnost řezání?

Odpověď: Tolerance délky opakovaného umístění je ±0,2 mm a tolerance úhlu řezu je ±5′ za standardních provozních podmínek s řádně udržovanými kotouči.

Q4: Je správné umístění hlavy automatické?

A: Ano. Pravá hlava se automaticky pohybuje podél lineárního vedení do naprogramované polohy prostřednictvím pětiosého CNC systému. Obsluha zadá požadovanou délku na ovládacím panelu.

Q5: Jaké je minimální množství objednávky a dodací lhůta?

Odpověď: Minimální množství objednávky je jedna sada. Standardní dodací lhůta je obvykle 15–25 pracovních dnů po obdržení zálohy v závislosti na aktuálním výrobním programu.
