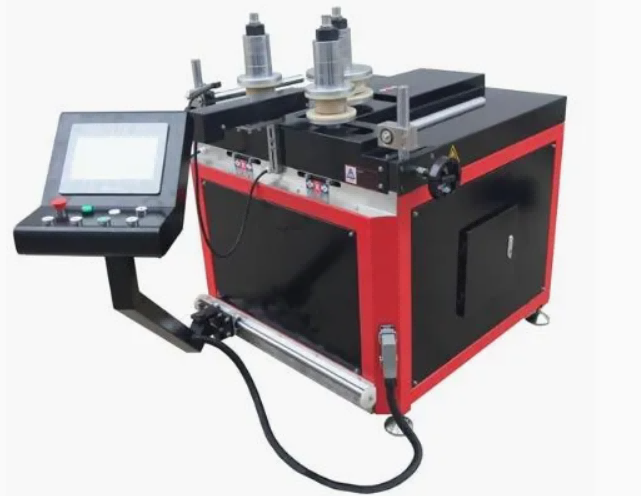

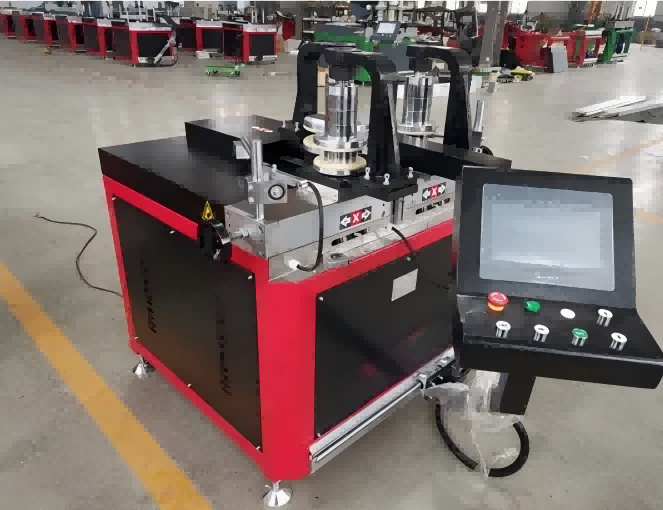

Servopoháněný CNC ohýbačka hliníku PVC

• Multimateriál Tento CNC ohýbací stroj na hliník a PVC je navržen pro vysoce přesné obloukové tvarování architektonických profilů používaných v obvodových stěnách, fasádách, obloukových oknech a okenních rámech z PVC. Je vybaven 3-válcovým synchronizovaným ohýbacím systémem a servořízením, poskytuje hladké křivky bez zkreslení s přesností ohybu ±0,5 mm. Stroj je kompatibilní s hliníkovými výlisky a PVC/UPVC profily a podporuje ohýbání s více poloměry v jediném nastavení, což výrazně zlepšuje efektivitu výroby a zároveň snižuje plýtvání materiálem. CE certifikovaný a plně přizpůsobitelný, je ideálním řešením pro výrobu moderních architektonických profilů.l kompatibilita:TheCNC ohýbačka hliníkových profilů z PVCohýbá hliníkové, PVC, UPVC, tepelně dělené, nerezové a měděné profily. Sady nářadí mohou být

Jak to funguje

1. Načítání profilu

Hliníkové nebo PVC profily jsou umístěny do podávacího vedení a bezpečně upnuty, aby se zabránilo sklouznutí nebo zkroucení během procesu ohýbání.

2. 3-válcové synchronizované ohýbání

Stroj využívá tříválcový synchronizovaný systém pohonu:

Horní hnací válec posouvá profil dopředu

Dva boční tvarovací válce se pohybují po CNC řízených drahách a vyvíjejí rovnoměrný tlak

Tento synchronizovaný pohyb zajišťuje konzistentní tvorbu oblouku bez poškození povrchu, vrásek nebo deformace profilu.

3. Servo-Driven Precision Control

Servomotory řídí polohování válců v reálném čase, poskytují přesnou zpětnou vazbu a opakovatelný výkon ohýbání. CNC systém automaticky kompenzuje odpružení materiálu a zajišťuje, že konečný poloměr odpovídá naprogramované hodnotě.

4. Multi-Radius & Complex Curve Programming

Operátoři mohou naprogramovat více poloměrů ohybu, obloukových segmentů a plných kružnic přímo z výkresů CAD. Systém podporuje plynulé ohýbání složitých křivek bez ručního přemisťování.

5. Opakovatelná hromadná výroba

Jakmile je program ohýbání uložen, stroj provádí identické cykly ohýbání s vysokou konzistencí, takže je vhodný jak pro zakázkové architektonické projekty, tak pro velkosériovou výrobu.

Průběh procesu:

Načítání profilu → Zadání CNC programu → 3-válcová synchronizace → Polohování servopohonu → Ohýbání s více poloměry → Hotový zakřivený profil

Klíčové vlastnosti

3-válcový synchronizovaný ohýbací systém pro hladké a přesné křivky

Servo-Driven Control pro přesnost a opakovatelnost v reálném čase

Ohýbání s více poloměry v jediném nastavení

Kompatibilní s hliníkovými a PVC/UPVC profily

CAD Drawing Import pro komplexní programování křivek

Automatická kompenzace Spring-Back

Uživatelsky přívětivé CNC rozhraní s dotykovou obrazovkou

Heavy-Duty svařovaný rám pro provoz bez vibrací

Certifikace CE a možnost přizpůsobení OEM/ODM

Aplikace

•


  Ohýbání profilu záclonové stěny

  Architektonické fasádní zakřivené rámy

  Obloukové profily oken a dveří

  Ohýbání okenních a dveřních rámů z PVC

  Hliníkové opláštění a ohýbání lišt

  Dekorativní interiérové ​​profily

  Konstrukce světlíků a přístřešků







Výrobce a záruka

Shandong Lebulang Precision Machinery Co., Ltd., působící jako Lebulang Machine, vyrábí zařízení na zpracování hliníku a PVC ve své továrně v Jinanu v Číně od roku 1996.CNC ohýbačka hliníkových profilů z PVCje dodáván přímo z výroby s certifikací CE a ISO. Na hlavní konstrukci se vztahuje roční záruka. Vzdálená technická podpora, instalační videa a anglický manuál jsou poskytovány bez dalších nákladů. Instalaci na místě a školení lze dohodnout samostatně. Náhradní díly jako válečkové formy, tvarovací pásy a hydraulická těsnění jsou skladem. Barvu stroje, značku a balení lze přizpůsobit podle dohod OEM a ODM.

FAQ

Jaké materiály dokáže tento stroj ohýbat?

Je určen pro hliníkové výlisky a PVC/UPVC profily používané v oknech, dveřích, fasádách a architektonických fasádách.

2. Může ohýbat více poloměrů v jednom profilu?

Ano. CNC systém podporuje ohýbání s více poloměry a segmentovým obloukem v rámci jednoho programu, což eliminuje ruční úpravy.

3. Je stroj vhodný pro velkosériovou výrobu?

Absolutně. Jakmile je stroj naprogramován, opakuje ohýbací cykly s vysokou konzistencí a minimálními zásahy operátora.

4. Podporuje import souborů CAD?

Ano. Složité křivky a obloukové segmenty lze importovat přímo z výkresů CAD pro přesné provedení.

5. Lze stroj přizpůsobit?

Ano. Nabízíme přizpůsobení OEM/ODM pro velikost profilu, kapacitu ohýbání, řídicí systémy a válečkové nástroje.

6. Jak stroj zachází s odpružením materiálu?

CNC systém automaticky kompenzuje odpružení na základě typu materiálu a poloměru ohybu, čímž zajišťuje přesné konečné tvary.

Proč zvolit tento stroj

Přesné ohýbání – přesnost ±0,5 mm pro architektonické normy

Efektivita – Ohýbání s více poloměry v jednom nastavení snižuje pracnost a dobu cyklu

Všestrannost – Jeden stroj pro hliníkové a PVC profily

Spolehlivost – Robustní rám a servopohon zajišťují dlouhodobou stabilitu

Global Compliance – certifikace CE pro mezinárodní projekty
